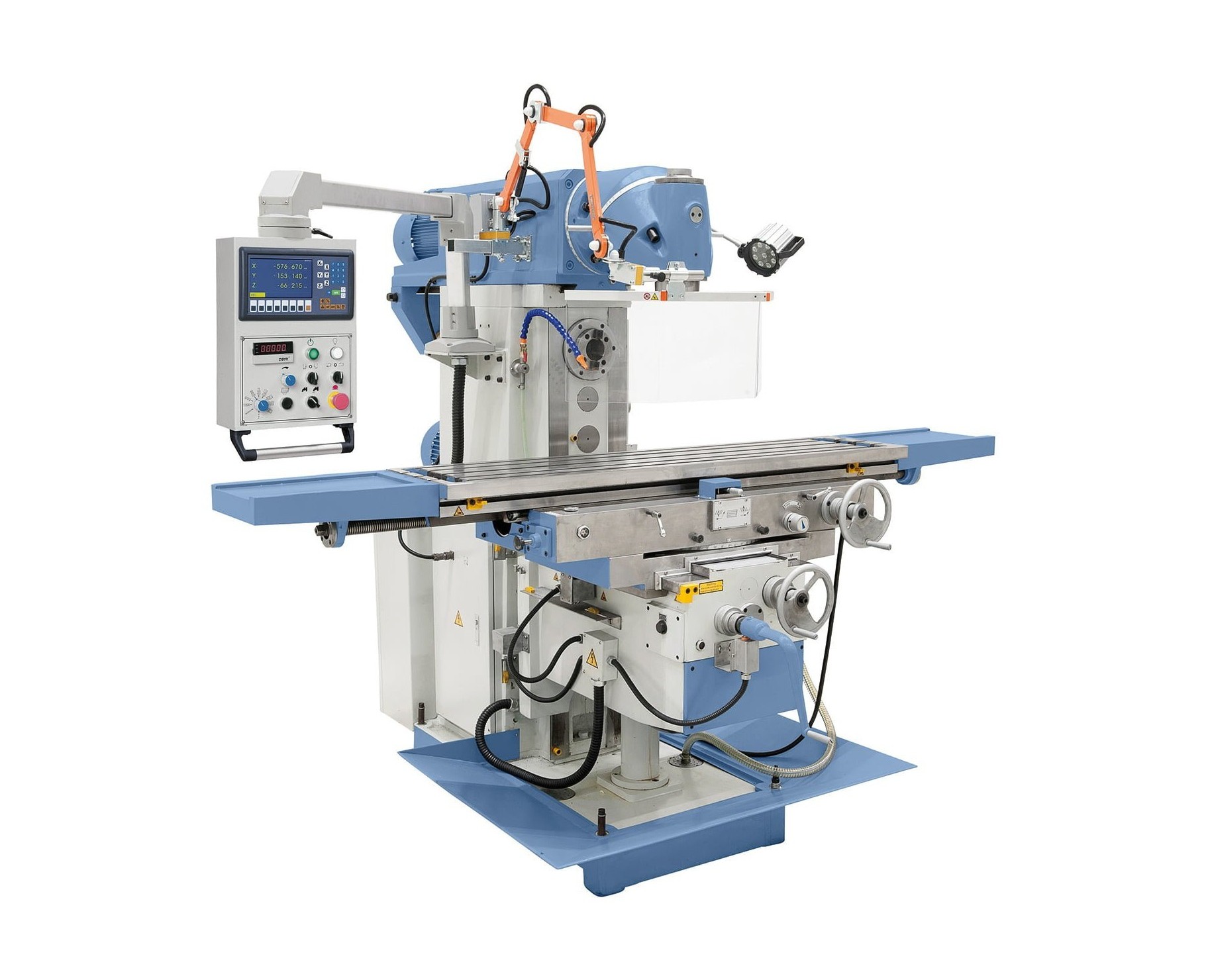

Bernardo UWF 150 V Servo Universalfräsmaschinen mit Servoantrieb für Vorschübe – Bild 1

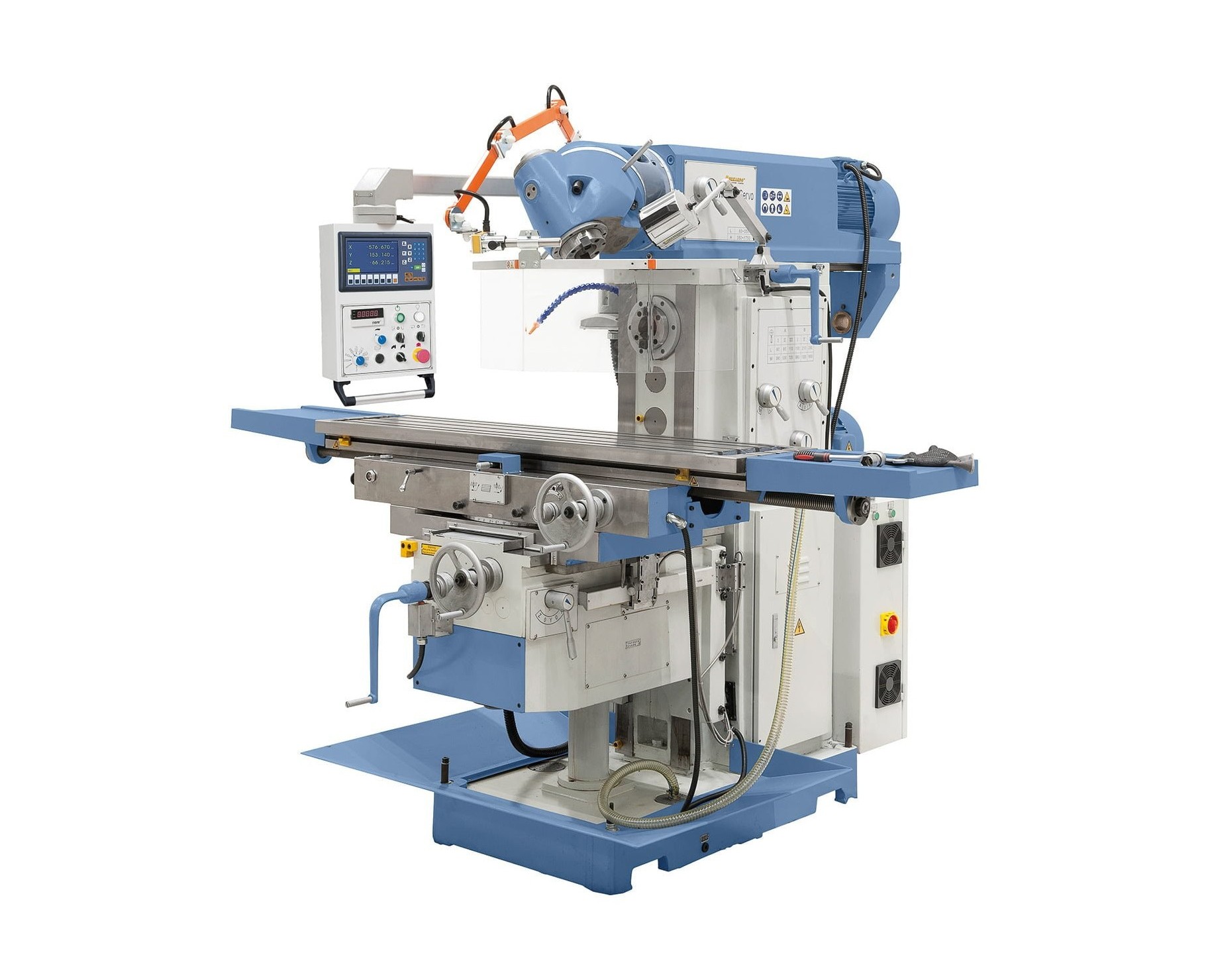

Bernardo UWF 150 V Servo Universalfräsmaschinen mit Servoantrieb für Vorschübe – Bild 2

Click to enlarge

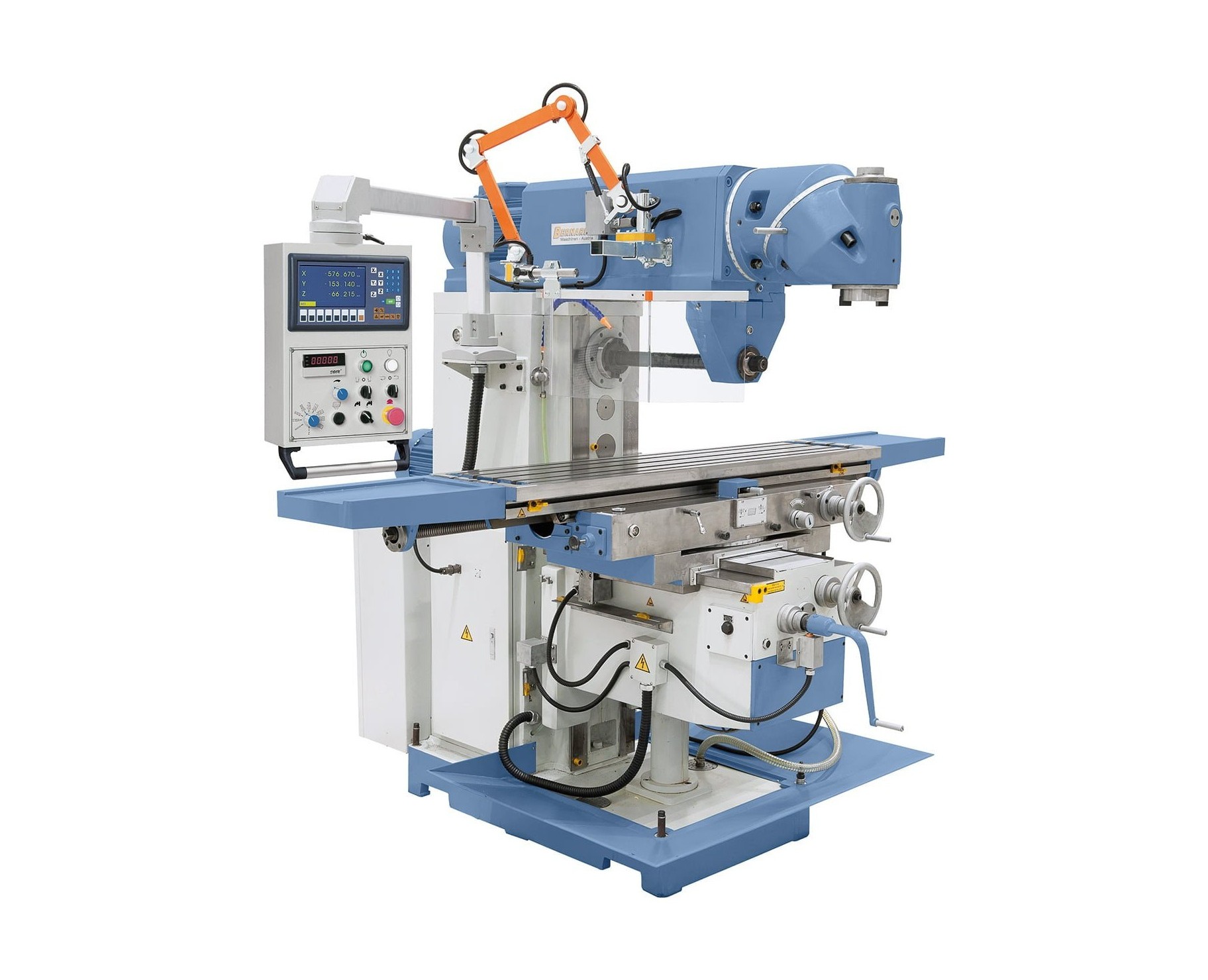

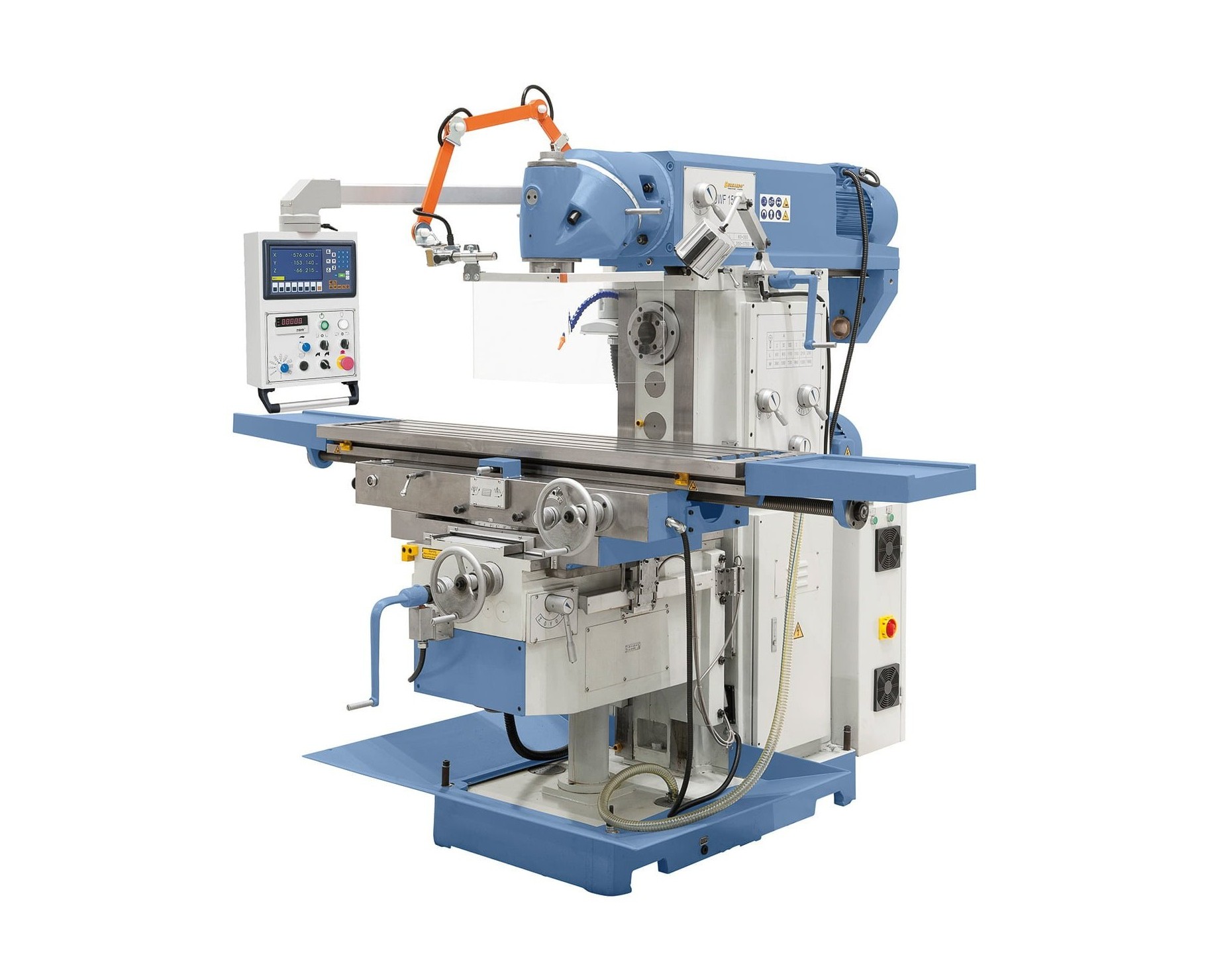

Bernardo UWF 150 V Servo Universalfräsmaschinen mit Servoantrieb für Vorschübe

Bernardo UWF 150 V Servo Universalfräsmaschinen mit Servoantrieb für Vorschübe

Name: Bernardo UWF 150 V Servo Universalfräsmaschinen mit Servoantrieb für Vorschübe
Brand: Bernardo
SKU: 02-1284XL
Availability: InStock

30.000,00 € inkl. MwSt

zzgl. Versandkosten

Lieferzeit: Lieferbar ab Anfang Juli

Vorrätig

Compare

Artikelnummer: 02-1284XL Kategorien: Fräsmaschine Metall, Metallbearbeitung

Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

*Ich stimme zu, dass meine Angaben in diesem Kontaktformular zur Beantwortung meiner Anfrage verarbeitet werden. Weitere Informationen Datenschutzerklärung

+ =

Beschreibung

Dieses Modell ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Dieses Modell ist mit einer variablen Drehzahleinstellung für die Vertikalspindel ausgestattet.

3-Achs-Digitalanzeige ES-12 H mit LCD-Display
Anzugsspindel M 24
LED-Maschinenleuchte
Kühlmitteleinrichtung
Horizontal-Gegenlager
Kühlmittelwanne
Vorschub für x-, y- und z-Achse
Universelle Schutzeinrichtung
Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
Kombi-Aufsteckfräsdorn ISO 50/32 mm
Reduzierhülse ISO 50 / MK 4
Zentralschmierung für x- und y-Achse
Bedienwerkzeug

Variable Drehzahleinstellung (Vertikalspindel) durch Siemens-Frequenzumrichter mit optimalem Drehmomentverlauf und annähernd konstante Drehzahl unter Last
Gehärtete und präzisionsgeschliffene Führungen gewährleisten eine hohe Arbeitsgenauigkeit
Übersichtlich angebrachte Schaltelemente für die Drehzahl- und Vorschubeinstellung
Fein abgestufte Vorschübe in allen Achsen, mittels Servomotor angetrieben
Serienmäßig mit Eilgang in x-, y- und z-Achse zur Reduzierung der Nebenzeiten
Universalfräskopf System „Huron“, einstellbar auf sämtliche Winkelpositionen
Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben
Zentralschmierung in x- und y-Achse im Lieferumfang enthalten

Tischgröße	1600 x 360 mm
Spindelaufnahme horizontal	ISO 50
Spindelaufnahme vertikal	ISO 50
Spindeldrehzahl horizontal	(12) 60 – 1800 U/min
Spindeldrehzahl vertikal	(2) 60 – 350 / 350 – 1750 U/min
Verfahrweg längs (x)	1300 mm
Verfahrweg quer (y)	300 mm
Verfahrweg vertikal (z)	400 mm
Abstand Spindel / Tisch horizontal	15 – 415 mm
Abstand Spindel / Tisch vertikal	185 – 585 mm
Ausladung	215 – 840 mm
Tisch schwenkbar	-45° bis +45°
Max. Werkstückgewicht	300 kg
Vorschubbereich längs	(8) 30 – 750 mm/min
Vorschubbereich quer	(8) 20 – 500 mm/min
Vorschubbereich vertikal	(8) 15 – 375 mm/min
Eilgang x-, y- und z-Achse	1200 / 800 / 600 mm/min
T-Nuten (Anzahl / Breite / Abstand)	3 / 18 mm / 80 mm
Motorleistung horizontal	5,5 kW
Motorleistung vertikal	5,5 kW
Servomotor (Drehmoment / Leistung)	10 Nm / 1,5 kW
Kühlmittelpumpe Leistung	90 W
Kühlmittelpumpe Fördermenge	25 l/min
Maschinenabmessung (B x T x H)	2530 x 2200 x 2300 mm
Gewicht ca.	2695 kg
