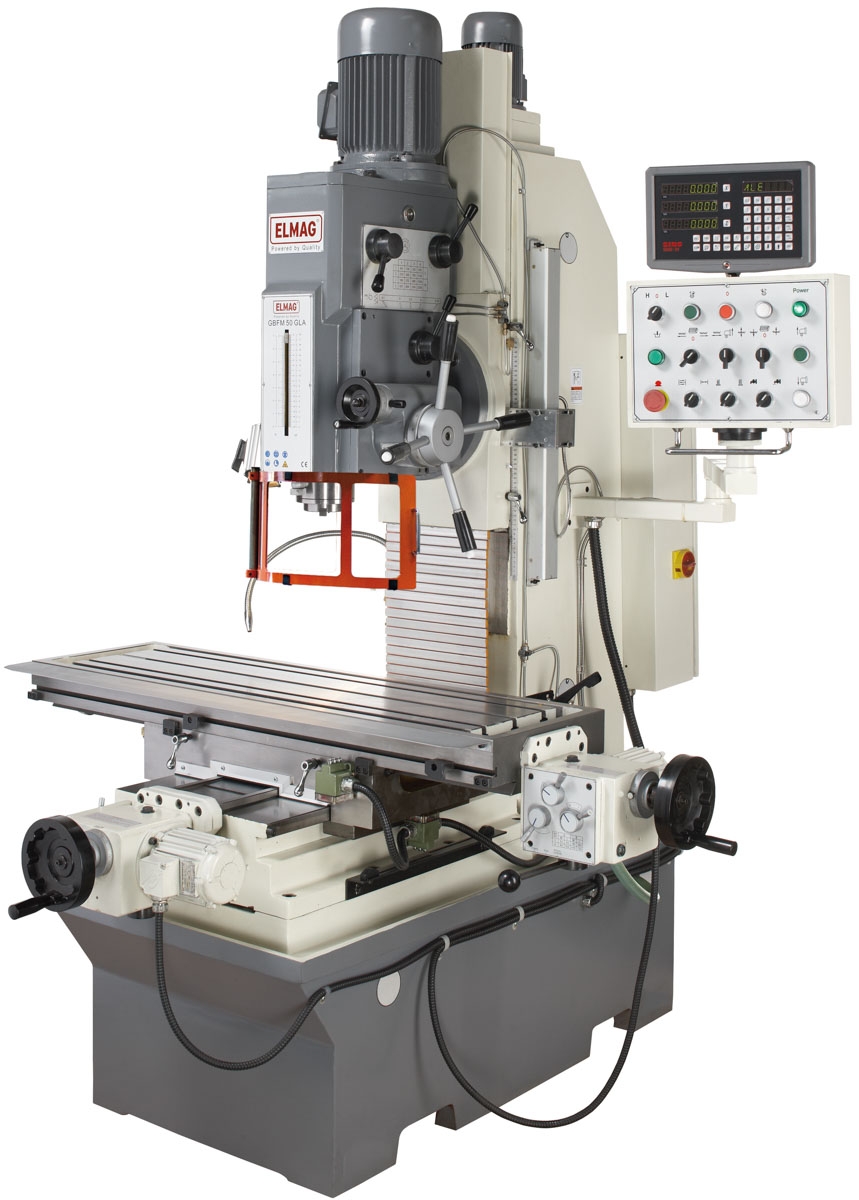

Elmag Getriebe Bohr- und Fräsmaschine GBFM 50 GAL
Statt: Ursprünglicher Preis war: 33.831,00 €Preis: 24.809,40 €Aktueller Preis ist: 24.809,40 €. inkl. MwSt
zzgl. Versandkosten
✓ Inklusive 3-Achs-Positionsanzeige
✓ Betriebsbereit geliefert
✓ Mit Ölfüllung inklusive
✓ Vollständig montiert
✓ Probelauf durchgeführt
Vorrätig
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.Elmag Getriebe Bohr- und Fräsmaschine GBFM 50 GAL
Der präzise Kreuztisch bietet einen Frästischweg von 620 x 370 mm und ist mit einem X/Y-Automatik Eilgang ausgestattet. Dank des 2.400 W Antriebsmotors und 16 Drehzahlen zwischen 94 und 2.256 UpM, ermöglicht das Gerät sowohl Rechts- als auch Linkslauf. Ausgestattet mit einer Bohrleistung in Stahl von 50mm, einer Fräsleistung von Ø 125 / 40 mm und einem schwenkbaren Fräskopf ± 45°, bietet es hohe Flexibilität und Präzision. Die Maschine verfügt zudem über eine Zentralschmierung, ein Kühlmittelsystem mit Rücklauf und LED-Frästischbeleuchtung für optimale Arbeitsbedingungen.
Vorteile Elmag Getriebe Bohr- und Fräsmaschine GBFM 50 GAL
- X/Y-Automatik / Eilgang, Z-Höhenverstellung
- Fräsleistung Ø 125 / 40 mm
- Kubatur 1.220 x 360 x 600 mm
- Spindelausladung 370 mm
- Tischweg 620 x 370 mm
- Schwenkbarer Fräskopf ± 45°
- Fräskopfantrieb Höhenverstellung
- Antriebsmotor 2.400 W, 400 V
- 16 Drehzahlen 94 – 2.256 UpM
- Rechts- und Linkslauf
- Gewindeschneidmodus
- Pinolenvorschub 0,1/0,15/0,3 mm/U
- Präzisions-Mikrovorschub
- Frässpindel mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Bohrtiefenskala und -anschlag
- Leichtgängiger, präziser Kreuztisch
- Kreuztisch X- und Y-Achse mit 8 Vorschubstufen und Eilgang
- Zentralschmierung
- Kühlmittelsystem mit Rücklauf
- LED-Frästischbeleuchtung
- Mit digitaler Positionsanzeige
Mittelschwere Bettfräse, 2.400 Watt
Die GBFM 50 GAL ist eine kräftige, präzise Bettfräsmaschine mit vertikal
geführtem Maschinenkopf und hoher Tischbelastbarkeit – ein Multitalent
für das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsen
von Maschinen-, Stahl- und Gussbauteilen.
Die GBFM 50 GAL ist mit einem automatisch höhenverstellbaren Maschi-
nenkopf und mit einem dreistufigen Pinolenvorschub ausgestattet. Beim
Gewindeschneiden wird der Anwender mit einer am Bedienhebel schalt-
baren Drehrichtungsumkehr unterstützt. 8-stufige Automatikvorschübe
und Eilgänge auf beiden Frästischachsen sowie ein Präzisions-Mikrovor-
schub kennzeichnen die GBFM 50 GAL als hochwertige Fräsmaschine.
Serienausstattung
– Digitale Positionsanzeige
– Schnellspannbohrfutter B 18, 1 – 16 mm
– Kegeldorn ISO, IG M16
– Anzugsspindel M16
– Werkzeugsatz
– Bedienungsanleitung / CE
Technische Spezifikationen Elmag Getriebe Bohr- und Fräsmaschine GBFM 50 GAL
| Bohrleistung in Stahl | 50mm |
| Gewindeschneidleistung | M30 |
| Fräsleistung Planfräser | 125mm |
| Fräsleistung Schaftfräser | 40mm |
| Spindelaufnahme (Drehspindel) | ISO 40 |
| Drehzahlbereich 1 | 94 – 1120UpM |
| Drehzahlbereich 2 | 189 – 2.256UpM |
| Drehzahlstufen | 16 |
| Pinolenhub | 180mm |
| T-Nuten / Breite x Abstand | 3 / 14 x 95mm |
| Fräskopfhub | 510mm |
| Spindelausladung | 370mm |
| Fräskopf Schwenkbereich | ± 45° |
| Pinolenabstand Tisch | 90 – 600mm |
| Frästischfläche | 1220x360mm |
| Pinolenvorschub | 0,1 / 0,15 / 0,3mm/U |
| Pinolenvorschubstufen | 3 |
| Tischweg X x Y | 620 x 370mm |
| Vorschübe X/Y | 24 – 720mm/min |
| Vorschubstufen X/Y | 8 |
| Eilgang X/Y | Ja |
| Motorleistung | 2400W |
| Vorschubantrieb X/Y | 370W |
| Kühlmittelpumpe | 40W |
| Netzanschluss | 400/50V/Hz |
| Kubatur | 1220x360x600mm |
| Länge x Breite | 1770 x 1800mm |
| Höhe | 2320mm |
| Gewicht | 1700kg |
| Ursprungsland | CN |
| Spannung (V) | 400 |
|---|
