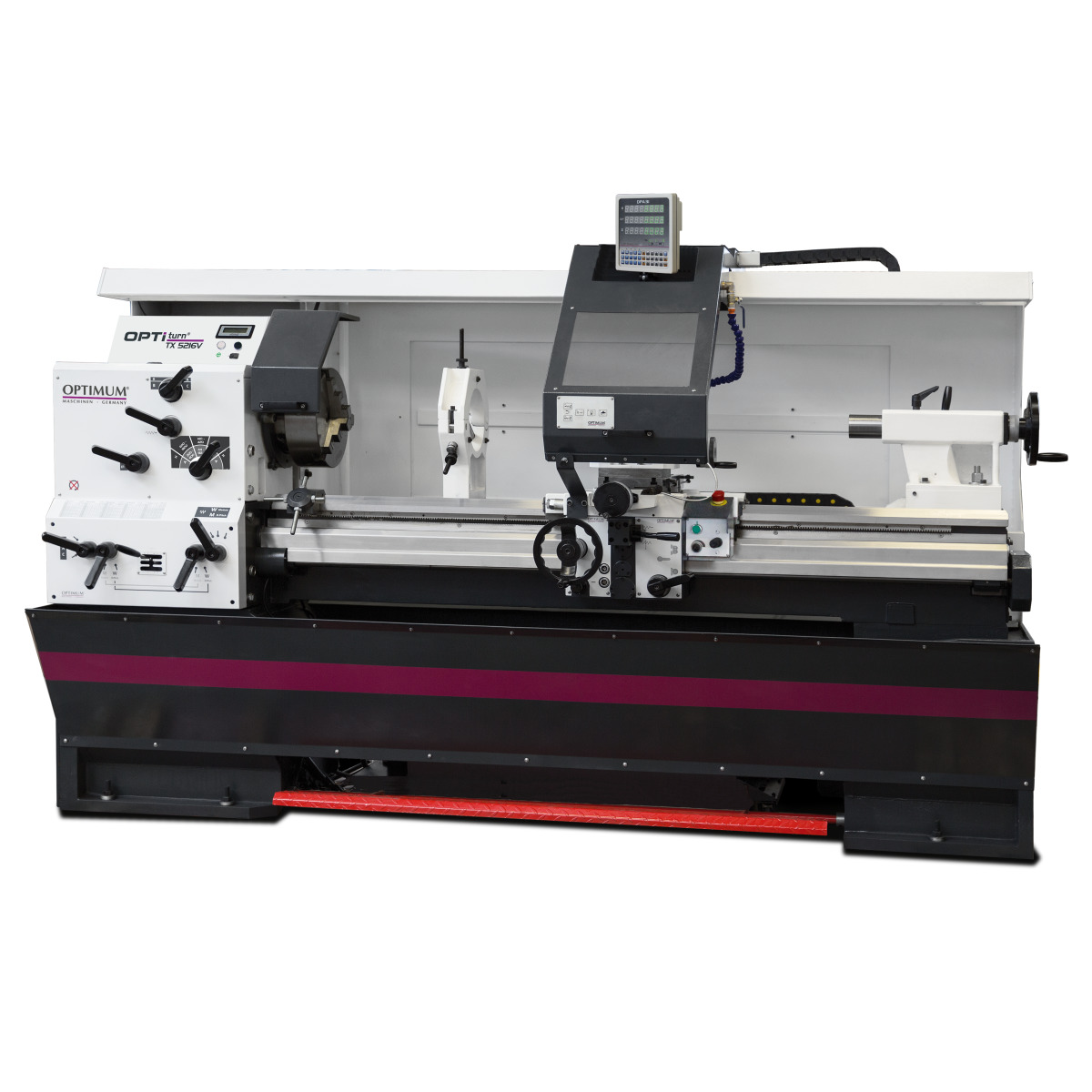

Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 5216V
Statt: Ursprünglicher Preis war: 36.598,80 €Preis: 34.006,39 €Aktueller Preis ist: 34.006,39 €. inkl. MwSt
zzgl. Versandkosten
✓ Maschinenbett aus starkem Guss
✓ Hohe Steifigkeit und Präzision
✓ Servicefreundlich und sicher
✓ Hohe Zerspanleistung

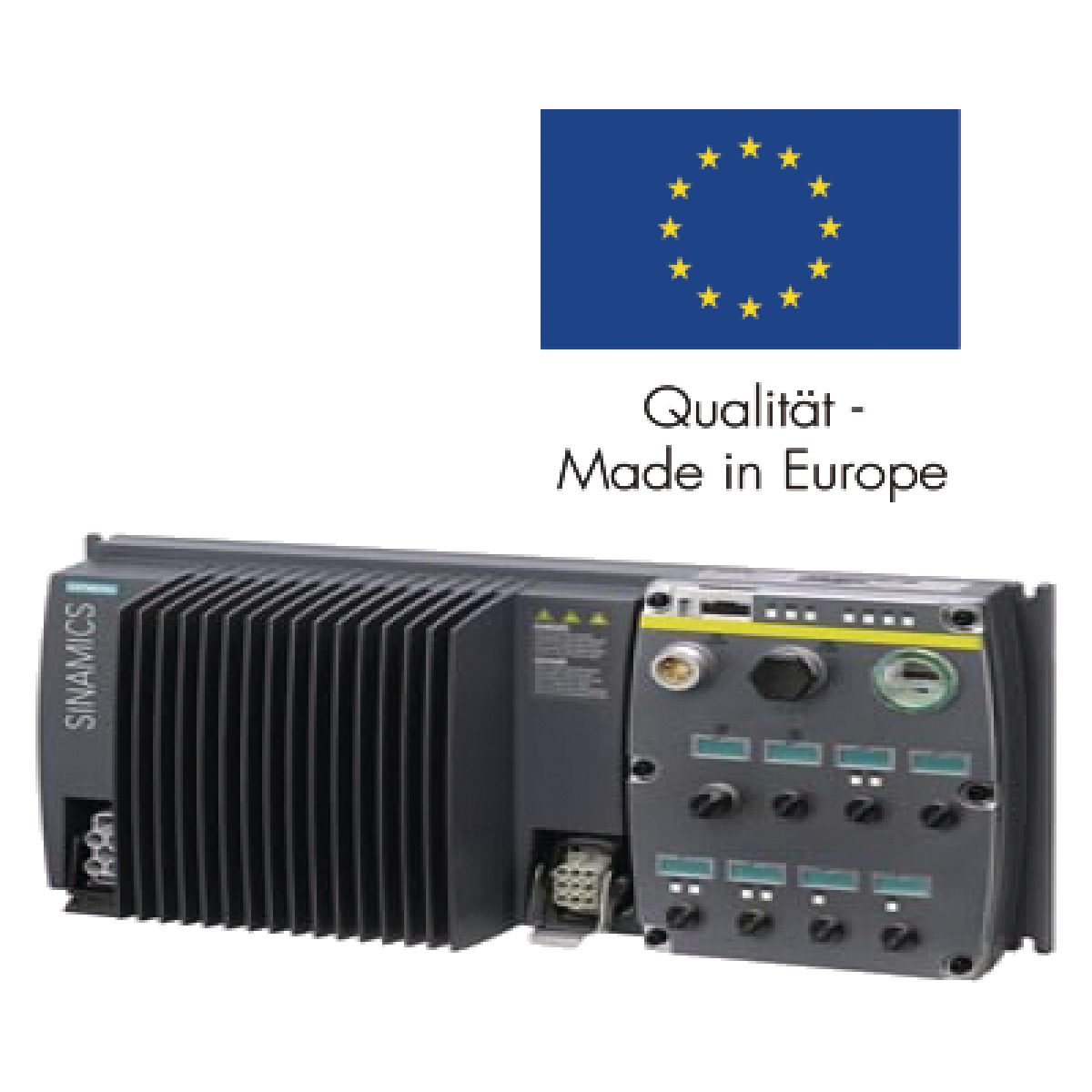

✓ Elektronisch regelbarer Antrieb
Nicht vorrätig
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.
Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 5216V
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen

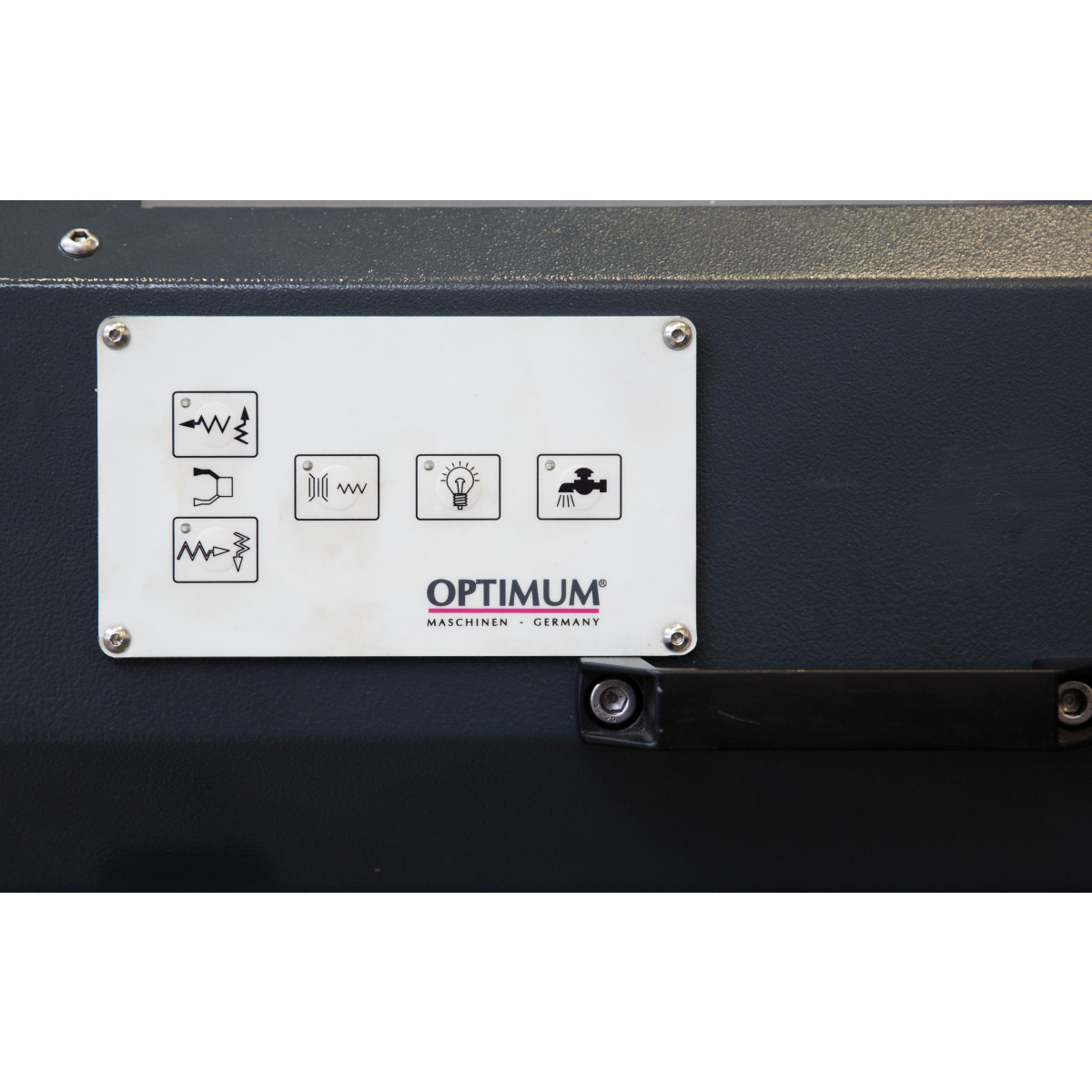

- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Handräder entkoppelt und geprüft nach EN 23125

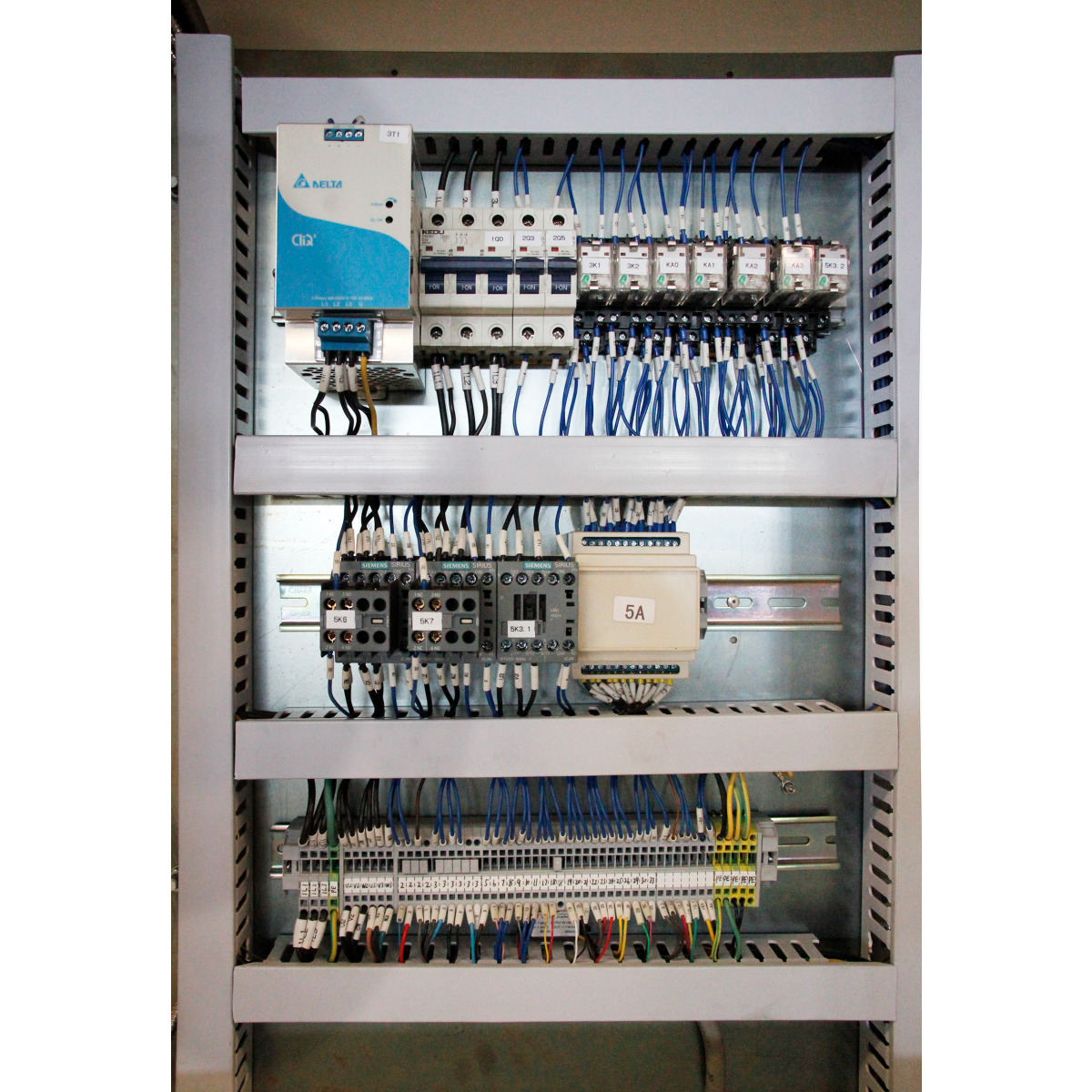

- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes
- Servicefreundliche herausnehmbare Rückwand
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronische Vorschubabschaltung der Z-Achse
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm
- Große Spindelbohrung
- Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland

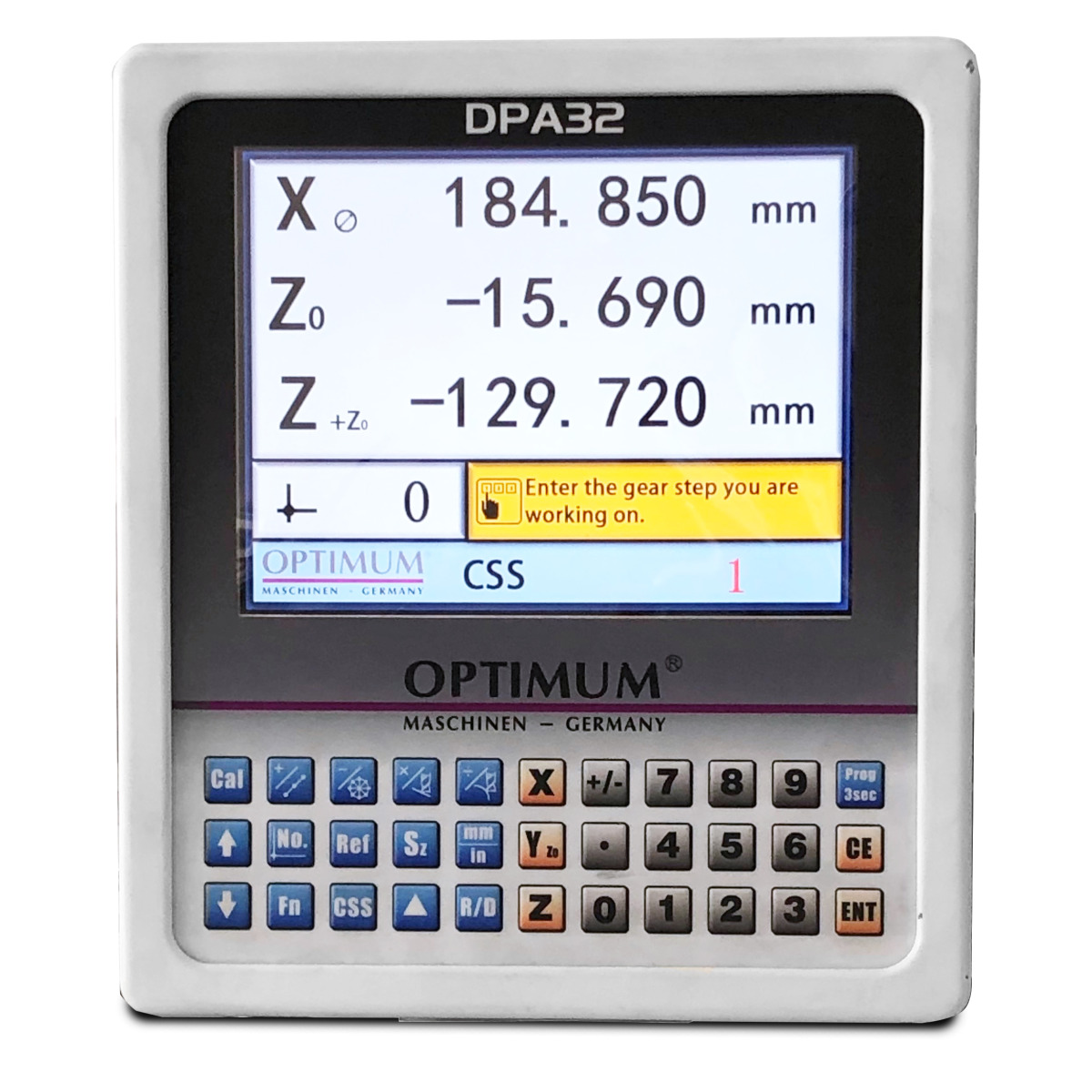

info@optimum-maschinen.deDie Optimum Maschinen Germany GmbH bietet eine präzise Drehmaschine mit einem robusten Maschinenbett aus Guss, einem einteiligen Stahlunterbau und hochsteifer Spindelstock aus 25GG-Guss. Die Maschine verfügt über eine komplette Ausleuchtung des Arbeitsraumes, eine hohe Zerspanleistung und eine umfassende Sicherheitstechnik. Mit einer Länge von 2925 mm, einer Breite von 1195 mm, einer Höhe von 1930 mm und einem Nettogewicht von 2470 kg bietet sie großzügige Arbeitsbereiche und eine Vielzahl von Ausstattungsoptionen, darunter eine digitale Positionsanzeige DPA 32 und ein Kühlschmiermittelsystem. Die Drehmaschine bietet einen Drehzahlbereich von 12 – 1800 min¯¹ und ist mit einem 5,5 kW Antriebsmotor ausgestattet.
Technische Spezifikationen Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 5216V
Attribute Details Abmessungen und Gewichte Länge (Produkt) ca.: 2925 mm, Breite/Tiefe (Produkt) ca.: 1195 mm, Höhe (Produkt) ca.: 1930 mm, Gewicht (Netto) ca.: 2470 kg Arbeitsbereiche Spitzenhöhe: 260 mm, Spitzenweite: 1600 mm, Umlaufdurchmesser über Maschinenbett: 520 mm, Umlaufdurchmesser über Planschlitten: 324 mm, Bettbreite: 350 mm Ausstattung Digitale Positionsanzeige: DPA 32 Drehzahlbereich Anzahl der Drehzahlbereiche: 2 x 3 Stufen, Drehzahlbereich: 12 – 1800 min¯¹ Elektrische Daten Leistung Antriebsmotor: 5,5 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 5,5 kW Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 60 W Spindel Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8, Stahlhalter: SWH 7C, Spindelbohrung: 80 mm, Spindelkonus: MK 7 Reitstock Reitstockaufnahme: MK 5, Reitstock Pinolenhub: 180 mm, Reitstock Pinolendurchmesser: 72 mm Steigungen Steigung Metrisch: 0,5 – 15 mm/U, Anzahl der Steigungen Metrisch: 55, Steigung Zoll: 60 – 2 Gg/1″, Anzahl der Steigungen Zoll: 55, Steigung Diametral Pitch: 120 – 4 Gg/π, Anzahl der Steigungen Diametral Pitch: 55, Steigung Modulgewinde: 0,25 – 7,5 mm x π, Anzahl der Steigungen Modulgewinde: 55 Verfahrweg Verfahrweg Oberschlitten: 170 mm, Verfahrweg Planschlitten: 340 mm, Verfahrweg Bettschlitten: 1400 mm Vorschub Vorschubbereich längs: 0,05 – 1,5 mm/U, Anzahl der Vorschübe längs: 55, Vorschubbereich plan: 0,025 – 0,75 mm/U, Anzahl der Vorschübe plan: 55
| Gewicht | 2470 kg |
|---|
