Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 6222 – DPA 32
Statt: Ursprünglicher Preis war: 37.198,80 €Preis: 34.563,89 €Aktueller Preis ist: 34.563,89 €. inkl. MwSt
zzgl. Versandkosten
✓ Erstklassige technische Ausstattung
✓ Präzisionsarbeit durch genaue Komponenten
✓ Digitale Positionsanzeige DPA 32-3
✓ Hohe Anforderungen erfüllt
✓ Inklusive Dreibacken-Drehfutter und Schnellwechsel-Stahlhalter
Nicht vorrätig
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.
Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 6222 – DPA 32
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Servicefreundliche herausnehmbare Rückwand
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierte Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Entkoppelte Handräder geprüft nach EN 23125
- Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
- Keine Wechselräder nötig
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Bettführungen gehärtet und präzisionsgeschliffen
- Elektronisch gebremster Motor
- Elektronische Vorschubabschaltung der Z-Achse
- Alle elektronischen Bedienelemente zentral zu erreichen
- Komplette Ausleuchtung des Arbeitsraumes
- Externer Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider
- Komplette Leit- und Zugspindelabdeckung
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Schnellwechsel-Stahlhalter SWH 7-C
- 1 Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm

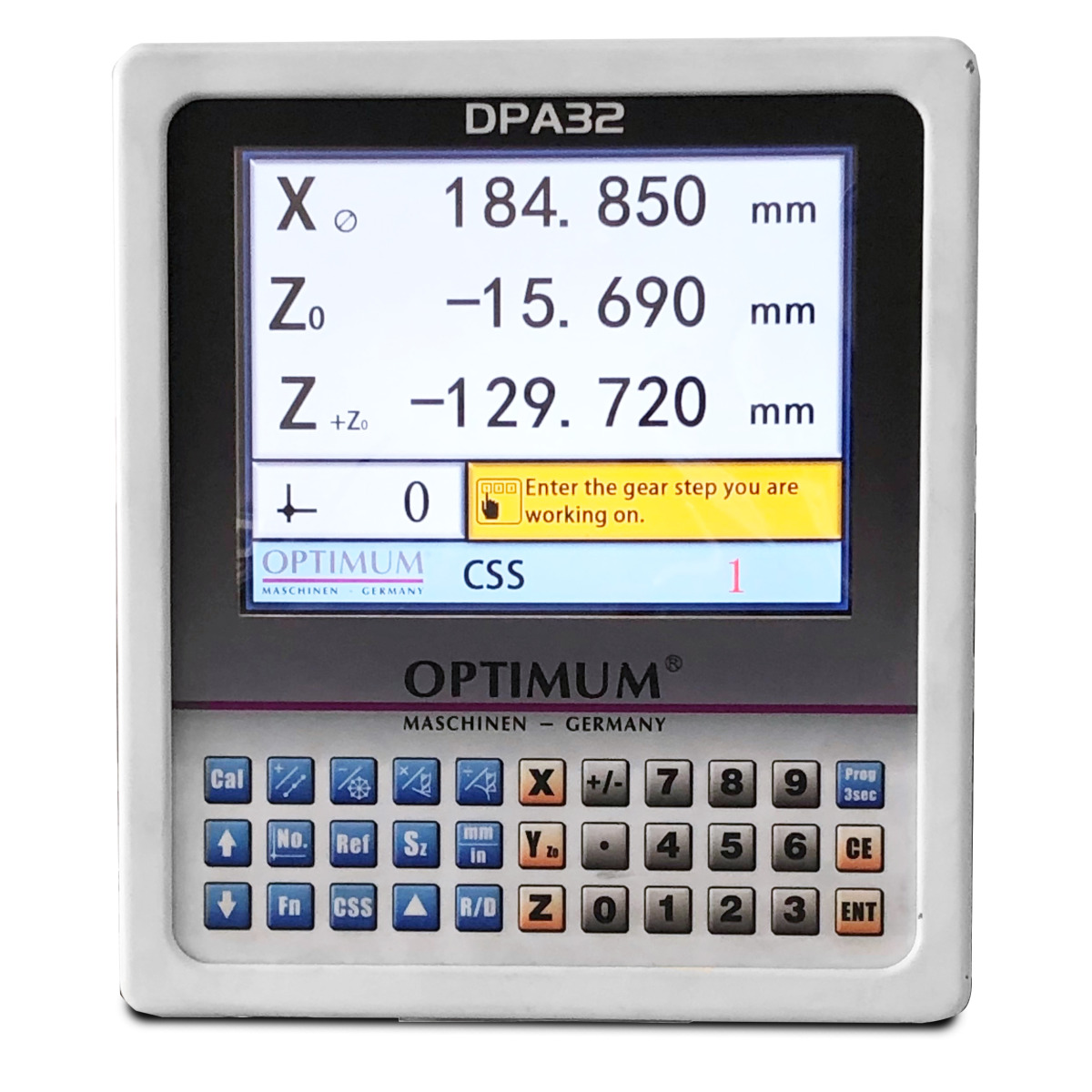

- Digitale Positionsanzeige DPA 32-3
TX 5216
- Große Spindelbohrung Ø 80 mm
TX 6222:
- Große Spindelbohrung Ø 105 mm
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Die TX 6222 von Optimum Maschinen Germany GmbH ist eine robuste und präzise Maschine mit einem einteiligen Stahlunterbau und einem stark verrippten Guss-Maschinenbett. Sie bietet hohe Steifigkeit, dank des Spindelstockgehäuses aus 25GG-Guss und Zahnrädern aus gehärtetem Stahl. Die Maschine verfügt über eine große Zerspanleistung und eine hohe Genauigkeit durch eine gehärtete und geschliffene Planspindel. Sie hat eine Spitzenhöhe von 310 mm und eine Spitzenweite von 2200 mm. Mit einer Leistung des Antriebsmotors von 7,5 kW und einer großen Spindelbohrung von 105 mm, eignet sie sich ideal für anspruchsvolle Arbeiten. Die Maschine ist servicefreundlich mit einer herausnehmbaren Rückwand und bietet eine komplette Ausleuchtung des Arbeitsraumes. Sie kommt mit einem Dreibacken-Drehfutter und einem Schnellwechsel-Stahlhalter SWH 7-C.
“`html
Technische Spezifikationen Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 6222 – DPA 32
| Attribute | Details |
|---|---|
| Abmessungen und Gewichte | Länge (Produkt) ca.: 3550 mm, Breite/Tiefe (Produkt) ca.: 1200 mm, Höhe (Produkt) ca.: 1830 mm, Gewicht (Netto) ca.: 2800 kg |
| Arbeitsbereiche | Spitzenhöhe: 310 mm, Spitzenweite: 2200 mm, Umlaufdurchmesser über Maschinenbett: 620 mm, Umlaufdurchmesser über Planschlitten: 424 mm, Drehlänge in der Bettbrücke: 880 mm, Bettbreite: 350 mm |
| Drehzahlbereich | Anzahl der Drehzahlbereiche: 12, Drehzahlbereich: 40 – 1650 min¯¹ |
| Elektrische Daten | Leistung Antriebsmotor: 7,5 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 8,5 kW |
| Kühlschmiermittelsystem | Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W |
| Spindel | Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8, Spindelbohrung: 105 mm, Spindelkonus: Ø 113 (Kegel 1:20) mm |
| Reitstock | Reitstockaufnahme: MK5, Reitstock Pinolenhub: 180 mm, Reitstock Pinolendurchmesser: 72 mm |
| Steigungen | Steigung Metrisch: 0,5 – 15 mm/U, Anzahl der Steigungen Metrisch: 55, Steigung Zoll: 60 – 2 Gg/1″, Anzahl der Steigungen Zoll: 55, Steigung Diametral Pitch: 120 – 4 Gg/π, Anzahl der Steigungen Diametral Pitch: 55, Steigung Modulgewinde: 0,25 – 7,5 mm x π, Anzahl der Steigungen Modulgewinde: 55 |
| Verfahrweg | Verfahrweg Oberschlitten: 170 mm, Verfahrweg Planschlitten: 350 mm, Verfahrweg Bettschlitten: 2000 mm |
| Vorschub | Vorschubbereich längs: 0,05 – 1,5 mm/U, Anzahl der Vorschübe längs: 55, Vorschubbereich plan: 0,025 – 0,75 mm/U, Anzahl der Vorschübe plan: 55 |
“`
| Gewicht | 2800 kg |
|---|
