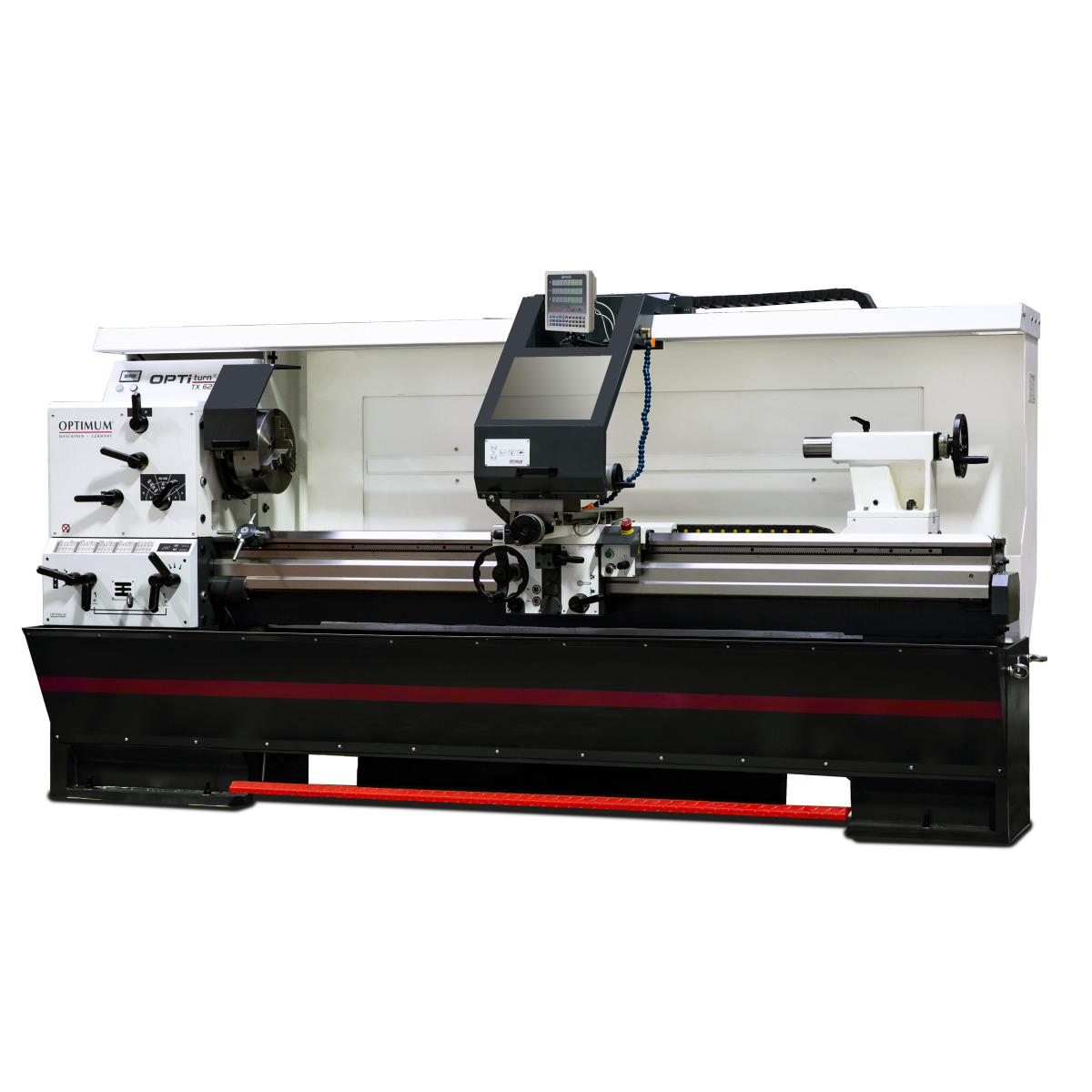

Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 6222V
Statt: Ursprünglicher Preis war: 42.958,80 €Preis: 39.915,89 €Aktueller Preis ist: 39.915,89 €. inkl. MwSt
zzgl. Versandkosten
✓ Elektronisch regelbarer Antrieb
✓ Digitale Positionsanzeige DPA 32
✓ Hochpräzise Arbeitsbereiche
✓ Starke Antriebsmotor-Leistung
✓ Inklusive Dreibacken-Drehfutter
Nicht vorrätig
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.
Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 6222V
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen
- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Handräder entkoppelt und geprüft nach EN 23125
- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes
- Servicefreundliche herausnehmbare Rückwand
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronische Vorschubabschaltung der Z-Achse
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm
- Große Spindelbohrung
- Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.deDie Optimum Maschinen Germany GmbH stellt eine robuste und präzise Maschine her, die dank ihres stark verrippten Gusseisenbetts, des einteiligen Stahlunterbaus und des gehärteten und geschliffenen Planspindels eine hohe Genauigkeit und Haltbarkeit gewährleistet. Die Maschine hat Abmessungen von 3605 x 1739 x 1905 mm und wiegt etwa 2800 kg. Sie bietet eine Spitzenhöhe von 310 mm und eine Spitzenweite von 2225 mm, mit einer Drehzahlbereich von 14 – 1800 min¯¹. Ausgestattet mit digitaler Positionsanzeige, Kühlmittelsystem und einer Vielzahl von Steigungen und Verfahrwegen, ist die Maschine ideal für vielseitige Bearbeitungsarbeiten.
Technische Spezifikationen Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 6222V
Attribute Details Abmessungen und Gewichte Länge (Produkt) ca.: 3605 mm, Breite/Tiefe (Produkt) ca.: 1739 mm, Höhe (Produkt) ca.: 1905 mm, Gewicht (Netto) ca.: 2800 kg Arbeitsbereiche Spitzenhöhe: 310 mm, Spitzenweite: 2225 mm, Umlaufdurchmesser über Maschinenbett: 620 mm, Umlaufdurchmesser in der Bettbrücke: 880 mm, Umlaufdurchmesser über Längsschlitten: 580 mm, Umlaufdurchmesser über Planschlitten: 424 mm, Drehlänge in der Bettbrücke: 231 mm Ausstattung Digitale Positionsanzeige: DPA 32 Drehzahlbereich Anzahl der Drehzahlbereiche: 2 x 3 Stufen, Drehzahlbereich: 14 – 1800 min¯¹ Elektrische Daten Leistung Antriebsmotor: 11 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 12 kW, Vorschubmotor Antriebsleistung: 0,55 kW Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 0,1 kW Spindel Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8, Stahlhalter: SWH 7-C, Spindelbohrung: 105 mm, Spindelkonus: MK 7 Reitstock Reitstockaufnahme: MK 5, Reitstock Pinolenhub: 180 mm, Reitstock Pinolendurchmesser: 72 mm Steigungen Steigung Metrisch: 0,5 – 15 mm/U, Anzahl der Steigungen Metrisch: 55, Steigung Zoll: 60 – 2 Gg/1″, Anzahl der Steigungen Zoll: 55, Steigung Diametral Pitch: 120 – 4 Gg/π, Anzahl der Steigungen Diametral Pitch: 55, Steigung Modulgewinde: 0,25 – 7,5 mm x π, Anzahl der Steigungen Modulgewinde: 55, Steigung Leitspindel: 6 mm Verfahrweg Verfahrweg Oberschlitten: 170 mm, Verfahrweg Planschlitten: 350 mm, Verfahrweg Bettschlitten: 2000 mm Vorschub Vorschubbereich längs: 0,05 – 1,5 mm/U, Anzahl der Vorschübe längs: 55, Vorschubbereich plan: 0,025 – 0,75 mm/U, Anzahl der Vorschübe plan: 55
| Gewicht | 2800 kg |
|---|
