Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TH 4610D
Statt: Ursprünglicher Preis war: 20.278,80 €Preis: 18.842,39 €Aktueller Preis ist: 18.842,39 €. inkl. MwSt
zzgl. Versandkosten
✓ Einzigartige Präzision und Bedienung
✓ Mit digitaler Positionsanzeige DPA 31 Plus
✓ Inklusive Schnellwechsel-Stahlhalter
✓ Extrem hohe Rundlaufgenauigkeit
✓ Hochwertige Verarbeitung und Materialien
Vorrätig
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TH 4610D
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Wellen, Räder und Hauptspindel im Ölbad laufend
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Groß dimensionierter Spanschutz mit integrierter LED – Maschinenlampe
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Schnellschalt-Vorschubgetriebe in geschlossener Bauweise, Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Skala der Gewindeuhr einstellbar
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Leitungsführung über Energiekette
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Not-Halt Einrichtung mit Fußbetätigung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Die Optimum Maschinen Germany GmbH produziert eine präzise gearbeitete Maschine mit gehärteter und geschliffener Z-Achsen-Führungsbahn und garantiert eine Rundlaufgenauigkeit der Spindelnase von ≤ 0,015 mm. Die Maschine, die im Ölbad läuft, bietet eine Reihe von Funktionen wie mechanische Längsvorschübeabschaltung, verstellbare Keilleisten und Zweikanal-Sicherheitselektronik. Sie hat eine Größe von 2215 x 1065 x 1550 mm und wiegt 1645 kg, mit einem Spitzenhöhebereich von 230 mm und einer Spitzenweite von 1060 mm. Ausgestattet ist sie mit einer digitalen Positionsanzeige (DPA 31 Plus) und einem Kühlschmiermittelsystem mit einer Leistung von 125 W. Die Maschine hat 12 Drehzahlbereiche, zwischen 25 und 2000 min¯¹, und eine Motorleistung von 5,5 kW. Der Reitstock ist verstellbar und hat eine Aufnahme von MK 4.
Technische Spezifikationen Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TH 4610D
| Attribute | Details |
|---|---|

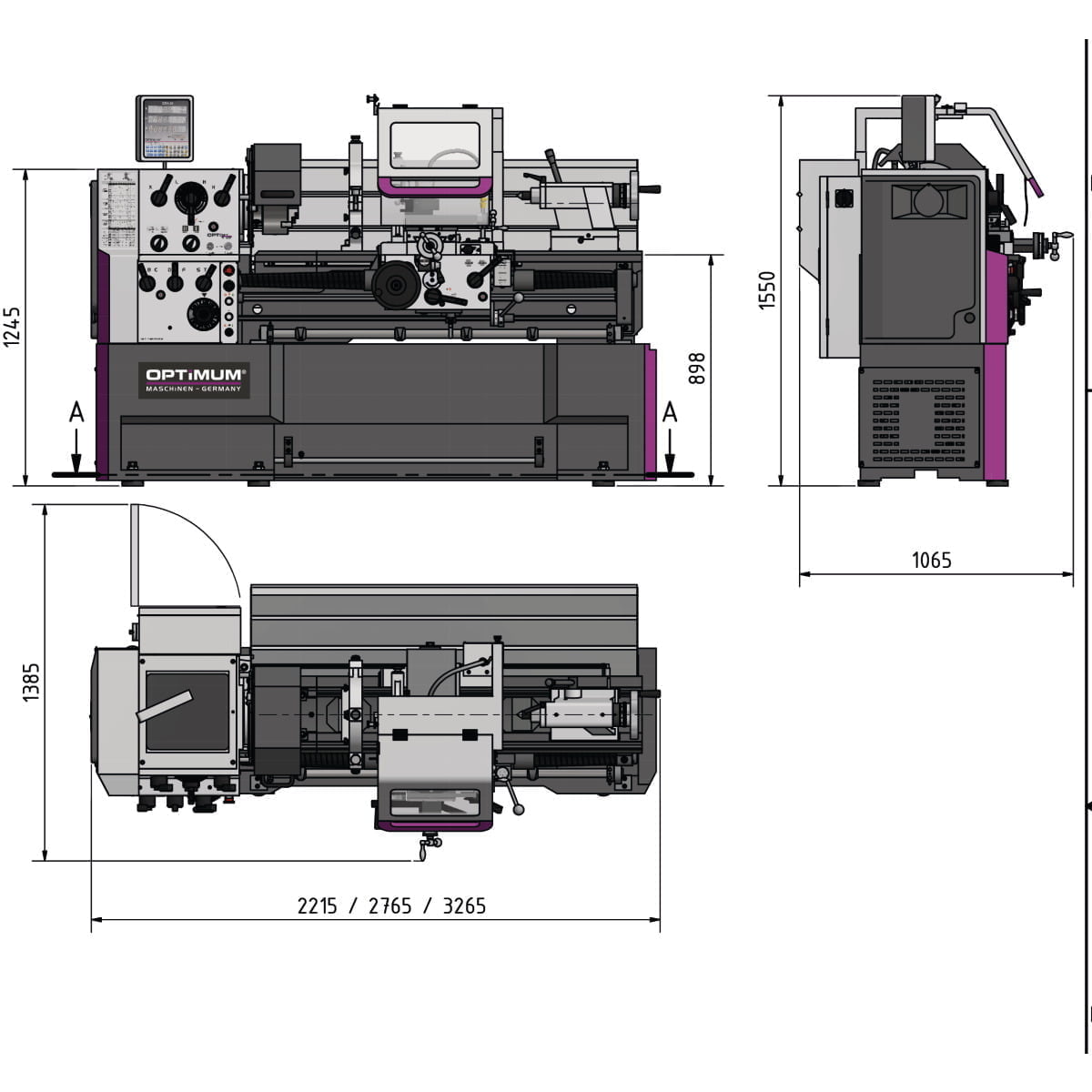

| Abmessungen und Gewichte | Länge: 2215 mm, Breite/Tiefe: 1065 mm, Höhe: 1550 mm, Gewicht (Netto): 1645 kg |
| Arbeitsbereiche | Spitzenhöhe: 230 mm, Spitzenweite: 1060 mm, Umlaufdurchmesser über Maschinenbett: 460 mm, Umlaufdurchmesser in der Bettbrücke: 690 mm, Umlaufdurchmesser über Planschlitten: 270 mm, Drehlänge in der Bettbrücke: 240 mm, Bettbreite: 300 mm |
| Ausstattung | Digitale Positionsanzeige: DPA 31 Plus |
| Drehzahlbereich | Anzahl der Drehzahlbereiche: 12, Drehzahlbereich: 25 – 2000 min¯¹ |
| Elektrische Daten | Abgabeleistung: 5,5 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 5,8 kW |
| Kühlschmiermittelsystem | Leistung Kühlmittelpumpe: 125 W |
| Spindel | Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6, Spindelbohrung: 58 mm, Stahlhalter Aufnahmehöhe max.: 25 mm, Spindelkonus: MK 6 |
| Reitstock | Reitstockaufnahme: MK 4, Reitstock Pinolenhub: 130 mm, Reitstock Pinolendurchmesser: 60 mm |
| Steigungen | Steigung Metrisch: 0,1 – 14 mm/U, Anzahl der Steigungen Metrisch: 41, Steigung Zoll: 112 – 2 Gg/1″, Anzahl der Steigungen Zoll: 41, Steigung Diametral Pitch: 4 – 112 DPI, Anzahl der Steigungen Diametral Pitch: 50, Steigung Modulgewinde: 0,1 – 7 mm/U, Anzahl der Steigungen Modulgewinde: 34 |
| Verfahrweg | Verfahrweg Oberschlitten: 125 mm, Verfahrweg Planschlitten: 285 mm, Verfahrweg Bettschlitten: 755 mm |
| Vorschub | Vorschubbereich längs: 0,031 – 1,7 mm/U, Anzahl der Vorschübe längs: 42, Vorschubbereich plan: 0,014 – 0,784 mm/U, Anzahl der Vorschübe plan: 42 |
| Gewicht | 1910 kg |
|---|
