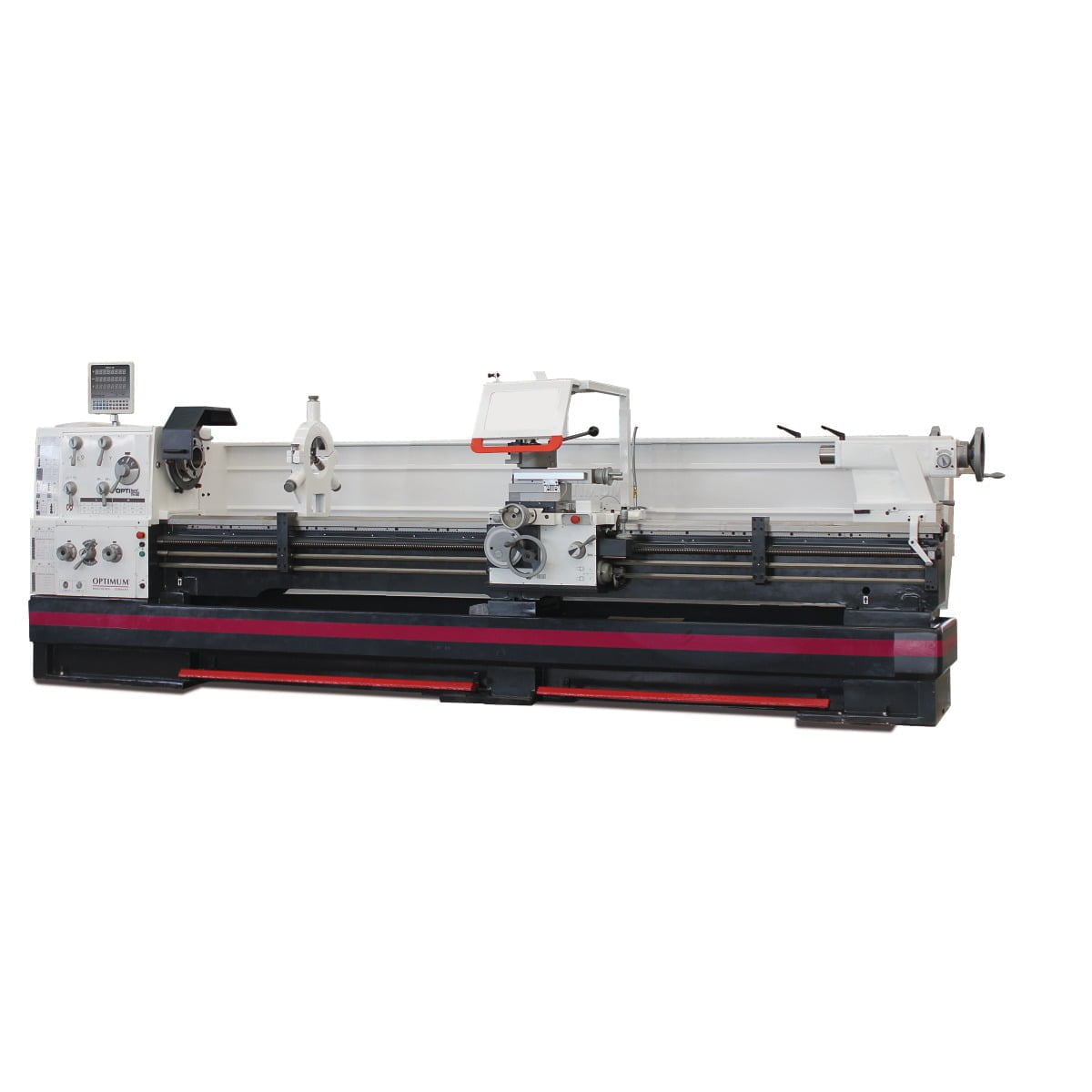

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 6630D

Name: Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 6630D
Brand: Optimum
SKU: 4030635035470
Availability: InStock

Statt: Ursprünglicher Preis war: 42.598,80 €Preis: Aktueller Preis ist: 39.581,39 €. inkl. MwSt

zzgl. Versandkosten

✓ Zeichnet sich durch hohe Flexibilität aus

✓ Präzise und wirtschaftlich

✓ Mit digitaler Positionsanzeige DPA 31 Plus

✓ Ausgestattet mit Schnellwechsel-Stahlhalter

✓ Vom Hersteller Optimum Maschinen Germany GmbH

Lieferzeit: Lieferbar ab Anfang Mai

Vorrätig

Compare

Artikelnummer: 4030635035470 Kategorie: Leit- und Zugspindeldrehmaschinen

Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

*Ich stimme zu, dass meine Angaben in diesem Kontaktformular zur Beantwortung meiner Anfrage verarbeitet werden. Weitere Informationen Datenschutzerklärung

+ =

Beschreibung

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 6630D

Gehärtete und geschliffene Z-Achsen Führungsbahn
Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Leitspindelabdeckung
Präzise gearbeiteter Schlitten
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
Zweikanalige Sicherheitselektronik
Zentralschmierung im Bettschlitten
Verstellbereich Oberschlitten ± 90°
Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
Handräder entkoppelt und geprüft nach EN 23125
Sicherheitshandräder mit Ausrückfunktion in der X-Achse
Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
Sicherheitsendschalter mit zwangsöffnenden Kontakten
Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
LED Maschinenlampe
Energiekette für schonende Leitungs- und Schlauchführung
Not-Halt Einrichtung mit Fußbetätigung
Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
Elektrische Motorbremse mit schneller Nothalt – bei normalem Betrieb schneller Halt ohne Nachlauf
Schnellwechsel-Stahlhalter SWH 9-D
1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

Die Optimum Maschinen Germany GmbH bietet eine präzise gearbeitete Maschine mit gehärteter und geschliffener Z-Achsen Führungsbahn, garantierter Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm und Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8. Sie verfügt über eine einstellbare Feinskalierung von 0,04 / 0,02 mm, eine LED Maschinenlampe, eine Energiekette für schonende Leitungs- und Schlauchführung und eine Kühlmitteleinrichtung mit separaten Kühlmitteltank. Die Abmessungen betragen ca. 4650 mm in der Länge, 1500 mm in der Breite und 1785 mm in der Höhe, bei einem Nettogewicht von ca. 3730 kg.

Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 6630D

Attribute	Details
Abmessungen und Gewichte	Länge (Produkt) ca.: 4650 mm, Breite/Tiefe (Produkt) ca.: 1500 mm, Höhe (Produkt) ca.: 1785 mm, Gewicht (Netto) ca.: 3730 kg, Traglast: 1,4 t/m
Arbeitsbereiche	Spitzenhöhe: 330 mm, Spitzenweite: 3050 mm, Umlaufdurchmesser über Maschinenbett: 660 mm, Umlaufdurchmesser in der Bettbrücke: 900 mm, Umlaufdurchmesser über Planschlitten: 440 mm, Drehlänge in der Bettbrücke: 250 mm, Bettbreite: 400 mm
Ausstattung	Digitale Positionsanzeige: DPA 31 Plus
Drehzahlbereich	Anzahl der Drehzahlbereiche: 16, Drehzahlbereich: 25 – 1600 min¯¹
Eilgang Geschwindigkeit	Eilgang Geschwindigkeit: 3800 mm/min, Erläuterung zu Eilgang: max. 5 min, 30 min Pause
Elektrische Daten	Abgabeleistung (Motorleistung): 9 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 10 kW
Kühlschmiermittelsystem	Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 150 W
Spindel	Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8, Spindelbohrung: 105 mm, Stahlhalter Aufnahmehöhe max.: 32 mm, Spindelkonus: Ø 113 (Kegel 1:20) mm
Reitstock	Reitstockaufnahme: MK 5, Reitstock Pinolenhub: 235 mm, Reitstock Pinolendurchmesser: 90 mm
Steigungen	Steigung Metrisch: 0,45 – 120 mm/U, Anzahl der Steigungen Metrisch: 54, Steigung Zoll: 80 – 7/16 Gg/1″, Anzahl der Steigungen Zoll: 60, Steigung Diametral Pitch: 7/8 – 160, Anzahl der Steigungen Diametral Pitch: 42, Steigung Modulgewinde: 0,25 – 60 mm/U, Anzahl der Steigungen Modulgewinde: 46
Verfahrweg	Verfahrweg Oberschlitten: 230 mm, Verfahrweg Planschlitten: 368 mm, Verfahrweg Bettschlitten: 2900 mm
Vorschub	Vorschubbereich längs: 0,044 – 1,48 mm/U, Anzahl der Vorschübe längs: 25, Vorschubbereich plan: 0,022 – 0,74 mm/U, Anzahl der Vorschübe plan: 25

Zusätzliche Informationen

Gewicht	4310 kg
