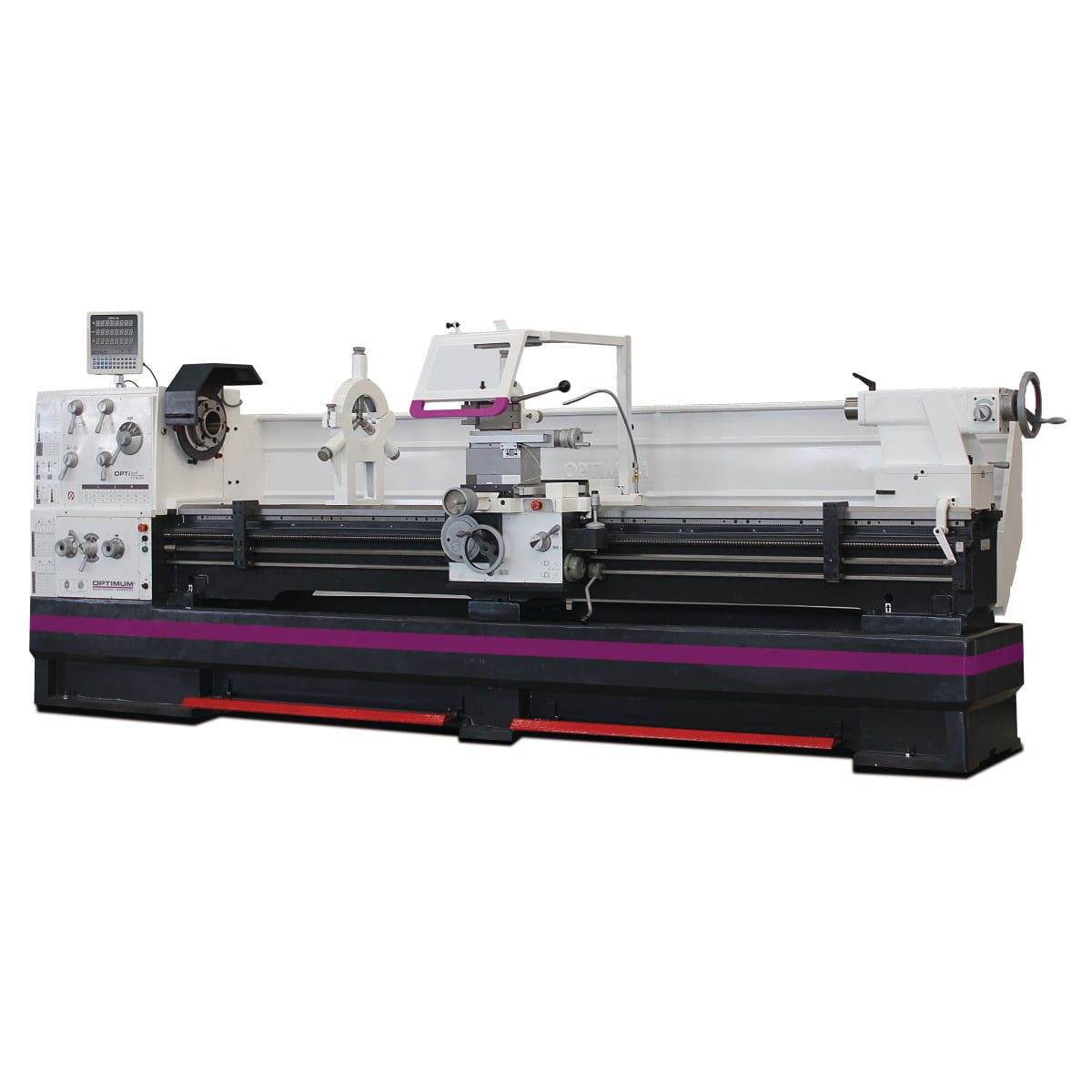

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 8030D

Name: Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 8030D
Brand: Optimum
SKU: 4030635035494
Availability: OutOfStock

Statt: Ursprünglicher Preis war: 45.598,80 €Preis: Aktueller Preis ist: 42.368,89 €. inkl. MwSt

zzgl. Versandkosten

✓ Hohe Flexibilität

✓ Präzision in der Anwendung

✓ Wirtschaftlicher Betrieb

✓ Digitale Positionsanzeige DPA 31 Plus

✓ Inklusive Schnellwechsel-Stahlhalter

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Compare

Artikelnummer: 4030635035494 Kategorie: Leit- und Zugspindeldrehmaschinen

Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

*Ich stimme zu, dass meine Angaben in diesem Kontaktformular zur Beantwortung meiner Anfrage verarbeitet werden. Weitere Informationen Datenschutzerklärung

+ =

Beschreibung

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 8030D

Gehärtete und geschliffene Z-Achsen Führungsbahn
Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Leitspindelabdeckung
Präzise gearbeiteter Schlitten
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
Zweikanalige Sicherheitselektronik
Verstellbereich Oberschlitten ± 90°
Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
Handräder entkoppelt und geprüft nach EN 23125
Sicherheitshandräder mit Ausrückfunktion in der X-Achse
Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
Sicherheitsendschalter mit zwangsöffnenden Kontakten
Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
Zentralschmierung im Bettschlitten
Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
LED Maschinenlampe
Energiekette für schonende Leitungs- und Schlauchführung
Not-Halt Einrichtung mit Fußbetätigung
Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
Elektrische Motorbremse mit schneller Nothalt – bei normalem Betrieb schneller Halt ohne Nachlauf
Elektrik mit Siemens Komponenten
Schnellwechsel-Stahlhalter SWH 9-D
1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

Die Optimum Maschinen Germany GmbH produziert eine hochwertige Maschine mit gehärteten und geschliffenen Z-Achsen Führungsbahnen, präzise gearbeitetem Schlitten und einer Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm. Mit einer Größe von 5287x1525x1925 mm und einem Gewicht von 3820 kg, bietet sie zahlreiche Funktionen wie eine verstellbare Oberschlitten, Sicherheitselektronik, Handräder mit einstellbarer Feinskalierung und ein Kühlmittelsystem. Die Maschine ist mit Siemens-Komponenten, einer LED-Maschinenlampe und einem Not-Halt-Schlagschalter ausgestattet. Sie zeichnet sich durch ihre Leistung, Zuverlässigkeit und Langlebigkeit aus.

“`html

Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 8030D

Attribute	Details
Abmessungen und Gewichte	Länge (Produkt) ca.: 5287 mm, Breite/Tiefe (Produkt) ca.: 1525 mm, Höhe (Produkt) ca.: 1925 mm, Gewicht (Netto) ca.: 3820 kg, Traglast: 1,4 t/m
Arbeitsbereiche	Spitzenhöhe: 400 mm, Spitzenweite: 3050 mm, Umlaufdurchmesser über Maschinenbett: 800 mm, Umlaufdurchmesser in der Bettbrücke: 1035 mm, Umlaufdurchmesser über Planschlitten: 570 mm, Drehlänge in der Bettbrücke: 250 mm, Bettbreite: 400 mm
Ausstattung	Digitale Positionsanzeige: DPA 31 Plus
Drehzahlbereich	Anzahl der Drehzahlbereiche: 16, Drehzahlbereich: 25 – 1600 min¯¹
Eilgang Geschwindigkeit	Eilgang Geschwindigkeit: 3800 mm/min, Erläuterung zu Eilgang: max. 5 min (30 min. Pause)
Elektrische Daten	Abgabeleistung (Motorleistung): 11 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 12 kW
Kühlschmiermittelsystem	Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 150 W
Spindel	Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8, Spindelbohrung: 105 mm, Stahlhalter Aufnahmehöhe max.: 32 mm, Spindelkonus: Ø 113 (Kegel 1:20) mm
Reitstock	Reitstockaufnahme: MK 5, Reitstock Pinolenhub: 235 mm, Reitstock Pinolendurchmesser: 90 mm
Steigungen	Steigung Metrisch: 0,45 – 120 mm/U, Anzahl der Steigungen Metrisch: 54, Steigung Zoll: 80 – 7/16 Gg/1″, Anzahl der Steigungen Zoll: 60, Steigung Diametral Pitch: 7/8 – 160, Anzahl der Steigungen Diametral Pitch: 42, Steigung Modulgewinde: 0,25 – 60 mm/U, Anzahl der Steigungen Modulgewinde: 46
Verfahrweg	Verfahrweg Oberschlitten: 230 mm, Verfahrweg Planschlitten: 368 mm, Verfahrweg Bettschlitten: 2900 mm
Vorschub	Vorschubbereich längs: 0,044 – 1,48 mm/U, Anzahl der Vorschübe längs: 25, Vorschubbereich plan: 0,022 – 0,74 mm/U, Anzahl der Vorschübe plan: 25

“`

Zusätzliche Informationen

Gewicht	4480 kg
