Bernardo Schwerdrehmaschine APOLLO 1600 x 5000
✓ Bett mit kräftigen Rippen verstärkt
✓ Antrieb durch hydraulische Kupplung
✓ Großdimensionierte, gehärtete Zahnräder
✓ Geschlossener Getriebekasten für Vielfalt
✓ Großer Drehzahlbereich vorhanden
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

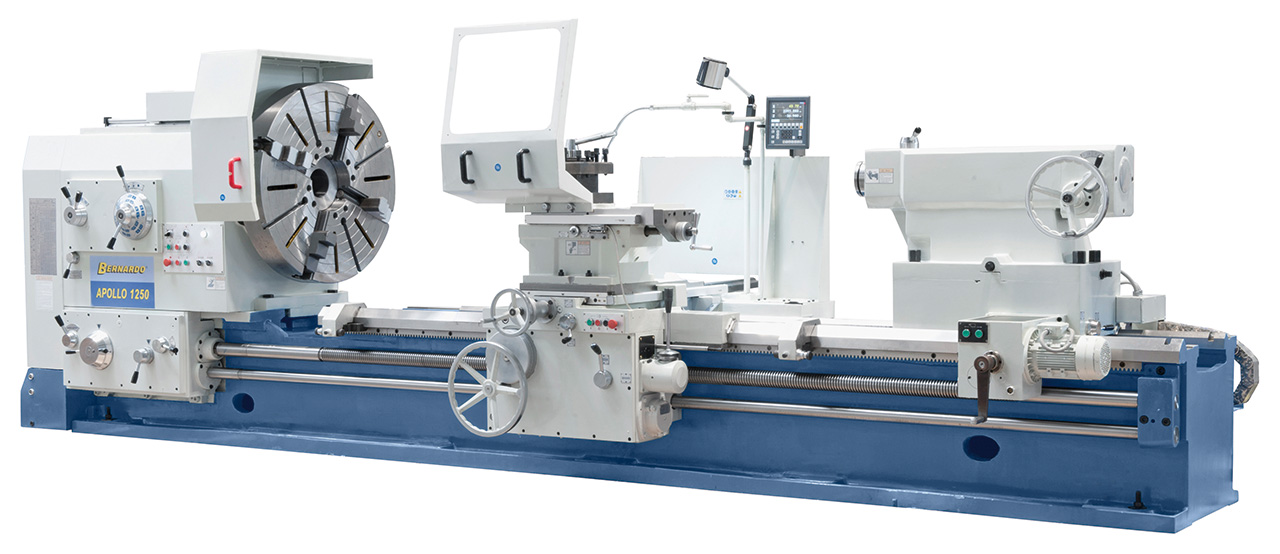

Bernardo APOLLO 1600 x 5000
Dieses hochwertige Produkt bietet eine Spitzenweite von 5000 mm, einen Drehdurchmesser über Bett von 1600 mm und über Support von 1280 mm. Es verfügt über diverse Verfahrwege (x-Achse: 820 mm, z-Achse: 4800 mm, z1-Achse: 200 mm) und kann ein maximales Werkstückgewicht von 6000 kg tragen. Mit einer Bettbreite von 970 mm und einem Schwenkbereich des Oberschlittens von ± 180° bietet es viel Flexibilität. Die Spindeldrehzahlen betragen (vorwärts / zurück) (21) 2,5 – 250 / (12) 3,15 – 250 U/min, und die Spindelbohrung beträgt 130 mm mit einer ISO A2-15 Spindelaufnahme. Das Produkt hat eine Größe von 8,04 x 2,06 m und wiegt ca. 16.200 kg. Zusätzlich ist es mit einer 3-Achs-Digitalanzeige, einer Planscheibe, Lünetten, einem motorischen Reitstock und weiteren hilfreichen Features ausgestattet.
Eigenschaften Bernardo APOLLO 1600 x 5000
- Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen ist das Bett mit kräftigen Rippen versehen
- Die Übertragung der Drehbewegung (vorwärts / zurück) erfolgt über eine Antriebswelle mit hydraulischer Kupplung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Der geschlossene Getriebekasten ermöglicht eine große Anzahl an Vorschüben und Gewindesteigungen
- Großer Drehzahlbereich mit 33 Geschwindigkeiten für die Bearbeitung verschiedenster Werkstücke
- Sanftanlauf der Hauptspindel durch die mechanische Lamellenkupplung
- Die großdimensionierten Führungsbahnen sind induktionsgehärtet und geschliffen
Technische Spezifikationen Bernardo APOLLO 1600 x 5000
|
Spitzenweite |
5000 mm |
|
Drehdurchmesser |
|
|
über Bett |
1600 mm |
|
über Support |
1280 mm |
|
Verfahrwege |
|
|
x-Achse |
820 mm |
|
z-Achse |
4800 mm |
|
z1-Achse |
200 mm |
|
Werkstückgewicht max. |
6000 kg |
|
Bettbreite |
970 mm |
|
Schwenkbereich Oberschlitten |
± 180° |
|
Spindeldrehzahlen (vorwärts / zurück) |
(21) 2,5 – 250 / (12) 3,15 – 250 U/min |
|
Spindelbohrung |
130 mm |
|
Spindelaufnahme |
ISO A2-15 |
|
Vorschub |
|
|
x-Achse | z-Achse | z1-Achse |
0,064 – 12 mm/U |0,032 – 6 mm/U | 0,016 – 3 mm/U |
|
Eilgang |
|
|
x-Achse | z-Achse |
1870 mm/min | 3740 mm/min |
|
Gewindeschneiden |
|
|
metrisch | diametral |
(45) 1 – 120 mm | (42) 30 – 1/4 DP |
|
Modul | whitworth |
(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ |
|
Reitstockpinolenkonus / Ø |
metrisch 80 / 160 mm |
|
Reitstockpinolenhub |
300 mm |
|
Reitstockquerverstellung |
± 2,5 mm |
|
Motorleistung |
22 kW |
|
Länge x Breite |
8,04 x 2,06 m |
|
Höhe |
2,23 m |
|
Gewicht ca. |
16.200 kg |
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Planscheibe 1400 mm
- Feststehende Lünette – Durchlass diam. 220 – 630 mm
- Mitlaufende Lünette – Durchlass diam. 50 – 220 mm
- Motorischer Reitstock
- Zentrierspitzen
- Zentralschmierung
- Erstbefüllung mit Shell Tellus 46
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Reduzierhülsen
- Fundamentschrauben
