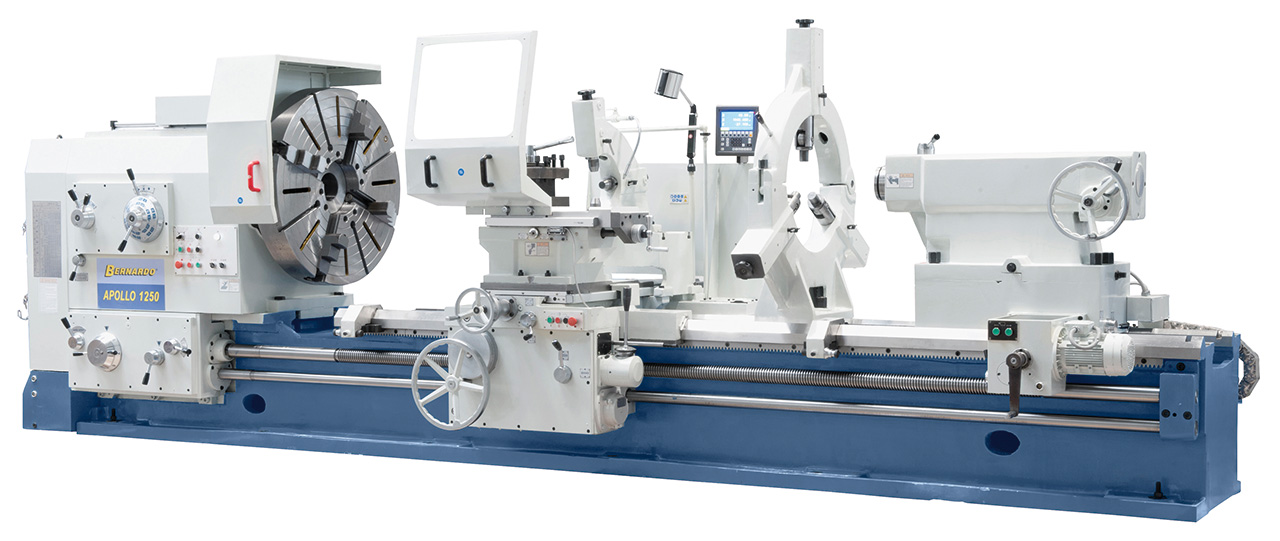

Bernardo Schwerdrehmaschine APOLLO 1000 x 5000
✓ Maschinenbett ist verwindungssteif und vibrationsarm
✓ Drehbewegung über hydraulische Kupplung
✓ Großdimensionierte, gehärtete Führungsbahnen
✓ Spindelkasten garantiert Starrheit und Stabilität
✓ Drehzahlbereich von 3,15 – 400 U/min
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.
Bernardo APOLLO 1000 x 5000
Diese Maschine hat eine Spitzenweite von 5000 mm und einen Drehdurchmesser von 1000 mm über dem Bett und 650 mm über dem Support. Sie bietet Verfahrwege von 510 mm in der x-Achse, 4800 mm in der z-Achse und 300 mm in der z1-Achse. Das maximale Werkstückgewicht beträgt 6000 kg. Mit einer Spindelbohrung von 130 mm und einer Spindelaufnahme ISO A2-15 ist sie ideal für verschiedenste Bearbeitungsarbeiten. Sie kommt mit einer 3-Achs-Digitalanzeige, einer 1000 mm Planscheibe, feststehender und mitlaufender Lünette sowie zahlreichen anderen Features.
Eigenschaften Bernardo APOLLO 1000 x 5000
- Das Maschinenbett ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Die Übertragung der Drehbewegung (vorwärts / zurück) erfolgt über eine Antriebswelle mit hydraulischer Kupplung
- Die großdimensionierten Führungsbahnen sind induktionsgehärtet und geschliffen
- Der Spindelkasten aus Guss mit großer Wandstärke und kompakter Konstruktion garantiert Starrheit und Stabilität
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Für die Bearbeitung unterschiedlichster Werkstücke verfügt die Maschine über einen Drehzahlbereich von 3,15 – 400 U/min mit 36 Geschwindigkeiten
- Sanftanlauf der Hauptspindel durch die mechanische Lamellenkupplung
Technische Spezifikationen Bernardo APOLLO 1000 x 5000
|
Spitzenweite |
5000 mm |
|
Drehdurchmesser |
|
|
über Bett |
1000 mm |
|
über Support |
650 mm |
|
Verfahrwege |
|
|
x-Achse |
510 mm |
|
z-Achse |
4800 mm |
|
z1-Achse |
300 mm |
|
Werkstückgewicht max. |
6000 kg |
|
Bettbreite |
755 mm |
|
Schwenkbereich Oberschlitten |
± 180° |
|
Spindeldrehzahlen (vorwärts / zurück) |
(24) 3,15 – 315 / (12) 5 – 400 U/min |
|
Spindelbohrung |
130 mm |
|
Spindelaufnahme |
ISO A2-15 |
|
Vorschub |
|
|
x-Achse | z-Achse | z1-Achse |
0,064 – 12 mm/U |0,032 – 6 mm/U | 0,016 – 3 mm/U |
|
Eilgang |
|
|
x-Achse | z-Achse |
1870 mm/min | 3740 mm/min |
|
Gewindeschneiden |
|
|
metrisch | diametral |
(45) 1 – 120 mm | (42) 30 – 1/4 DP |
|
Modul | whitworth |
(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ |
|
Reitstockpinolenkonus / Ø |
metrisch 80 / 160 mm |
|
Reitstockpinolenhub |
300 mm |
|
Reitstockquerverstellung |
± 2,5 mm |
|
Motorleistung |
22 kW |
|
Länge x Breite |
8,1 x 1,81 m |
|
Höhe |
1,79 m |
|
Gewicht ca. |
12.650 kg |
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Planscheibe 1000 mm
- Feststehende Lünette – Durchlass diam. 50 – 470 mm
- Mitlaufende Lünette – Durchlass diam. 50 – 220 mm
- Motorischer Reitstock
- Zentrierspitzen
- Zentralschmierung
- Erstbefüllung mit Shell Tellus 46
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Reduzierhülsen
- Fundamentschrauben
