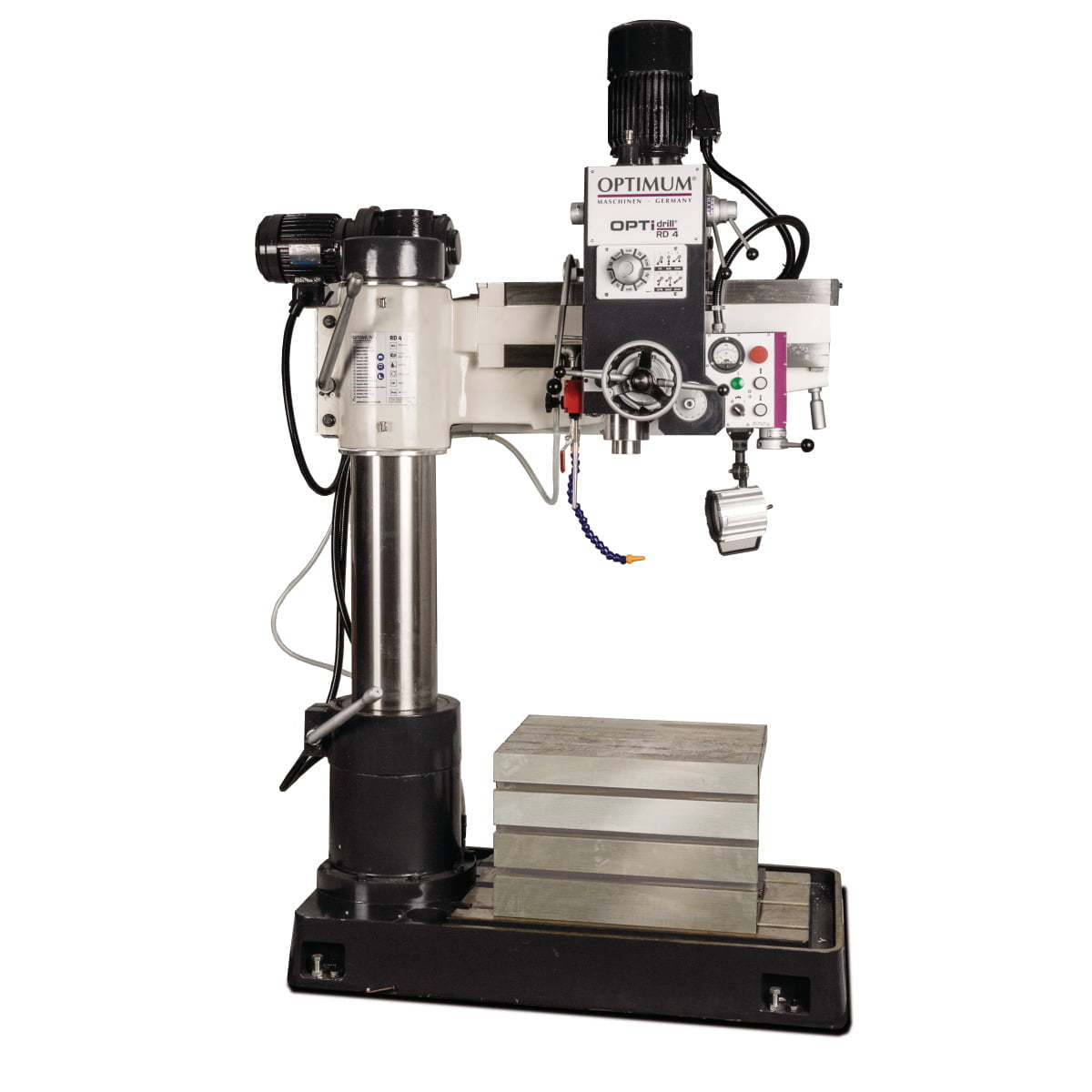

Optimum Radialbohrmaschine OPTIdrill RD 4

Optimum Radialbohrmaschine OPTIdrill RD 4 – Bild 3

Optimum Radialbohrmaschine OPTIdrill RD 4 – Bild 4

Optimum Radialbohrmaschine OPTIdrill RD 4

Name: Optimum Radialbohrmaschine OPTIdrill RD 4
Brand: Optimum
SKU: 4030635033377
Availability: OutOfStock

Statt: Ursprünglicher Preis war: 16.198,80 €Preis: Aktueller Preis ist: 15.051,39 €. inkl. MwSt

zzgl. Versandkosten

✓ Präzise Radialbohrmaschine

✓ Top Qualität

✓ Ideal für Einzelteilfertigung

✓ Perfekt für Serienfertigung

✓ Vielseitige Anwendungsmöglichkeiten

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Compare

Artikelnummer: 4030635033377 Kategorie: Bohrmaschine

Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

*Ich stimme zu, dass meine Angaben in diesem Kontaktformular zur Beantwortung meiner Anfrage verarbeitet werden. Weitere Informationen Datenschutzerklärung

+ =

Beschreibung

Optimum Radialbohrmaschine OPTIdrill RD 4

Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden
Elektrisch gebremster Motor
24V DC Elektrik und 2 Kanal Sicherheitskette nach DIN EN 12717
Schwerer, massiver, hochwertiger Qualitätsguss
Weite Ausladung durch horizontal verstellbaren Maschinenkopf
Übersichtlich angeordnete Bedientafel
Leichtgängige Schwenk- und Verfahrachsen
Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz
Belastbare, verwindungssteife Konstruktion des Auslegers
Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
Im Ölbad laufendes Getriebe des Bohrkopfes
Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
Getriebezahnräder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf
Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden
Rechts-Linkslauf
Massiver, exakter Bohrtisch, groß dimensioniert
Gehärteter und geschliffener Aufspanntisch mit parallel verlaufenden T-Nuten
Maschinenleuchte
Überlastschutz
Dickwandige Gusssäule sorgt für hohe Laufruhe und Stabilität
LED Lampe
Kühlmitteleinrichtung mit Kühlmitteltank im Maschinenfuß

RD 4 / RD 5

Alle Achsen werden manuell geklemmt

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

Die Optimum Maschinen Germany GmbH bietet mit dem RD 4/RD 5 ein robustes und vielseitiges Gerät mit einem elektrisch gebremsten Motor und 24V DC Elektrik, das sich für Bohren, Reiben und Gewindeschneiden eignet. Mit präzisionsgeschliffenen und gehärteten Getriebezahnrädern aus Chrom-Nickel-Stahl bietet es geräuscharmen und gleichmäßigen Betrieb, während der massive und exakte Bohrtisch eine hohe Laufruhe und Stabilität gewährleistet. Die Maschine hat Abmessungen von 1260 x 700 x 2180 mm (LxBxH) und wiegt etwa 1120 kg. Sie bietet eine Bohrleistung von bis zu 32 mm in Stahl (S235JR) und verfügt über eine Drehzahl von 73 – 1247 min¯¹. Alle Achsen werden manuell geklemmt und der Auslegerarm hat einen Drehwinkel von 180 °.

“`html

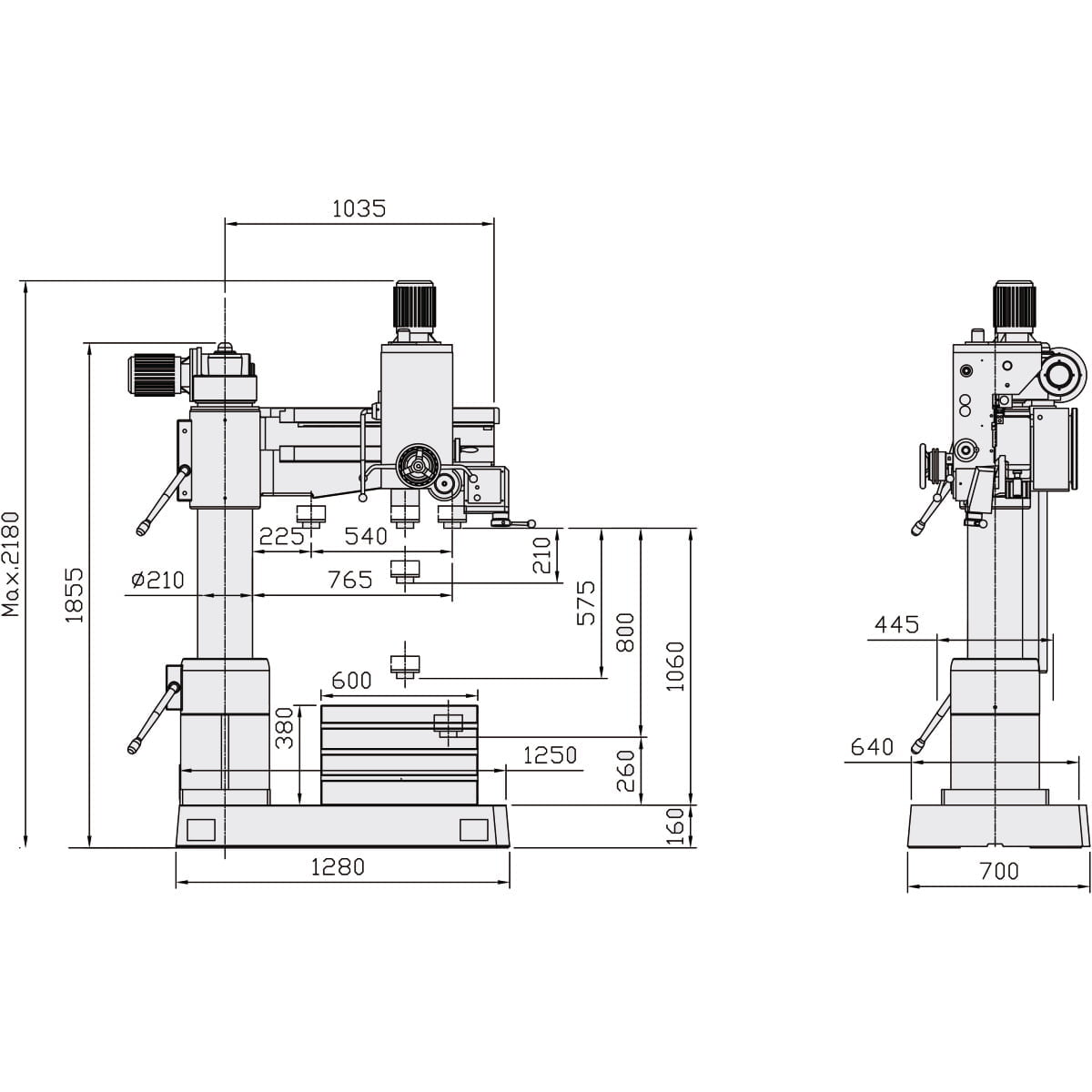

Technische Spezifikationen Optimum Radialbohrmaschine OPTIdrill RD 4

Abmessungen und Gewichte

Länge (Produkt) ca.: 1260 mm

Säulendurchmesser: 210 mm

Breite/Tiefe (Produkt) ca.: 700 mm

Höhe (Produkt) ca.: 2180 mm

Gewicht (Netto) ca.: 1120 kg

Auslegerarm

Auslegerarm Drehwinkel: 180 °

Bohrleistung

Bohrleistung Stahl (S235JR): 32 mm

Dauerbohrleistung Stahl (S235JR): 28 mm

Bohrtisch

Bohrtisch T-Nuten Größe: 19 mm

Bohrtisch T-Nuten Anzahl: 3

Bohrtisch T-Nuten Abstand: 171 mm

Abstand Spindel – Bohrtisch max.: 1060 mm

Aufspanntisch Länge: 600 mm

Aufspanntisch Breite: 445 mm

Aufspanntisch Höhe: 380 mm

Aufspanntisch T-Nuten Größe: 19 mm

Aufspanntisch T-Nuten Anzahl: 3

Aufspanntisch T-Nuten Abstand: 100 mm

Abstand Spindel – Aufspanntisch min.: 0 mm

Abstand Spindel – Aufspanntisch max.: 675 mm

Abstand Spindel – Bohrtisch min.: 260 mm

Drehzahlbereich

Drehzahlbereich: 73 – 1247 min¯¹

Anzahl der Drehzahlbereiche: 6

Elektrische Daten

Gesamt Anschlusswert: 3 kW

Anschlussspannung: 400 V

Netzfrequenz: 50 Hz

Maschinenfuß

Maschinenfuß Arbeitsfläche Länge: 828 mm

Maschinenfuß Arbeitsfläche Breite: 522 mm

Maschinenfuß T-Nuten Größe: 19 mm

Maschinenfuß T-Nuten Anzahl: 3

Maschinenfuß T-Nuten Abstand: 100 mm

Maschinenfuß Länge: 1260 mm

Maschinenfuß Breite: 700 mm

Spindel

Pinolenhub: 210 mm

Spindelaufnahme: MK 4

Geschwindigkeit Pinolenvorschub: 0,05 – 0,15 mm/U

Geschwindigkeitsstufen Pinolenvorschub: 3

Verfahrweg

Verfahrweg X-Achse manuell: 530 mm

Verfahrweg Z-Achse manuell: 580 mm

Abstand Spindel – Säule max.: 750 mm

Abstand Spindel – Säule min.: 220 mm

Motor(en)

Antriebsleistung Spindelmotor: 1,5 kW

Antriebsleistung Hubmotor Auslegerarm: 0.75 kW

Kühlmittelpumpe Leistung Antriebsmotor: 90 W

“`
