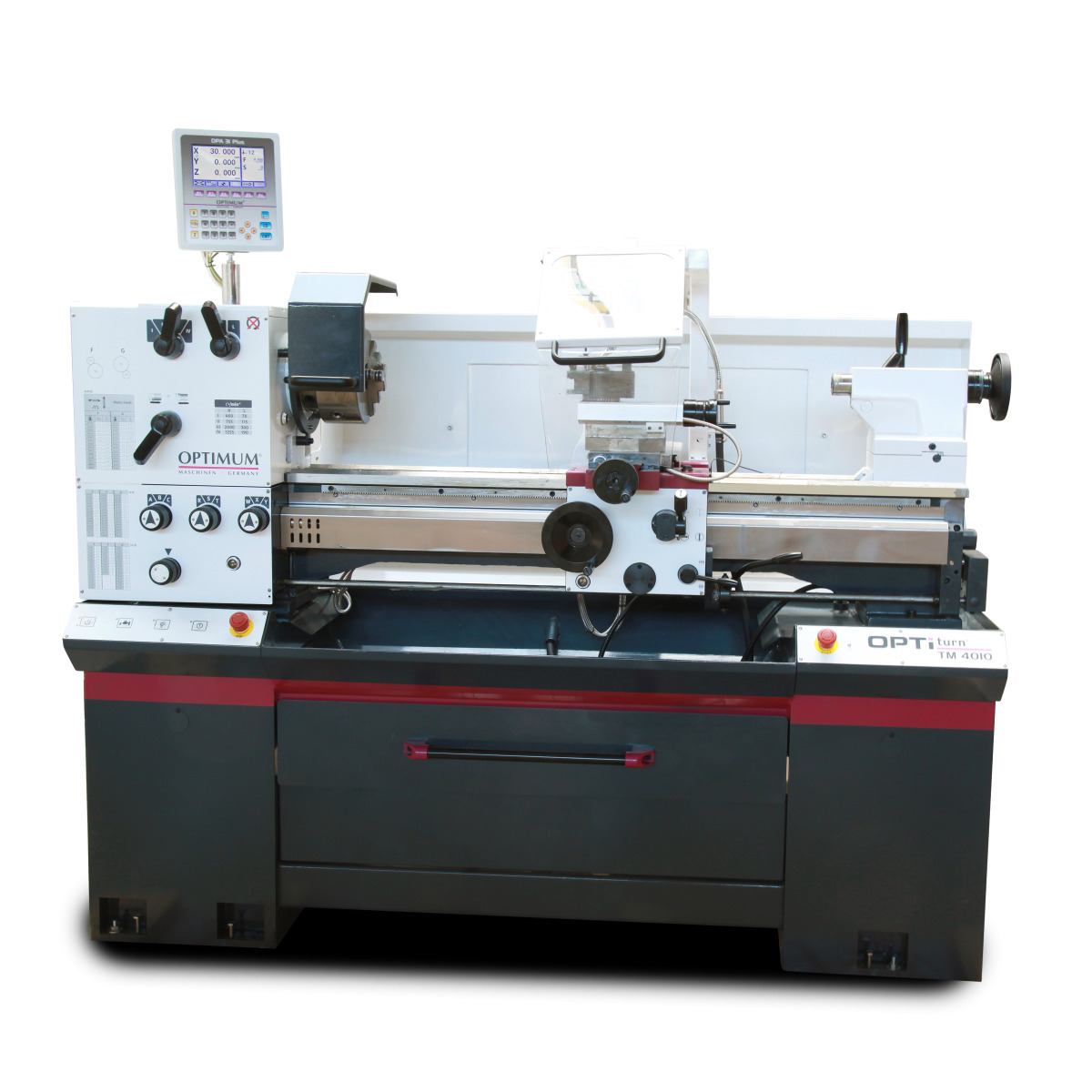

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TM 4010D

Name: Optimum Leit- und Zugspindeldrehmaschine OPTIturn TM 4010D
Brand: Optimum
SKU: 3403046
Availability: InStock

Statt: Ursprünglicher Preis war: 12.478,80 €Preis: Aktueller Preis ist: 11.594,89 €. inkl. MwSt

zzgl. Versandkosten

✓ Stabile Konstruktion

✓ Einfache Handhabung

✓ Digitale Positionsanzeige

✓ Drehzahlbereich: 70 – 2000 min¯¹

✓ Lieferumfang: Dreibacken-Drehfutter, SWH

Lieferzeit: Lieferbar ab Anfang August

Vorrätig

Compare

Artikelnummer: 3403046 Kategorie: Leit- und Zugspindeldrehmaschinen

Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

*Ich stimme zu, dass meine Angaben in diesem Kontaktformular zur Beantwortung meiner Anfrage verarbeitet werden. Weitere Informationen Datenschutzerklärung

+ =

Beschreibung

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TM 4010D

Gehärtete und geschliffene Z-Achsen Führungsbahn
Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
Motorschutzschalter
Hauptmotor elektrisch gebremst
Rechts-/Linkslauf am Bettschlitten schaltbar
Zweikanalige Sicherheitselektronik
Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
Perfekt rundlaufende Hauptspindel garantiert hohe Belastbarkeit durch montierte Präzisions-Kegelrollenlager
Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
Sicherheitshandräder mit Ausrückfunktion in der X- und Z- Achse
Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert
Einfache Vorschubbedienung
Eine Wechselradposition
Schaltschrank mit Optimum Steuerung
Kühlmittelpumpe mit Kühlmittelbehälter und Füllstandsanzeige. Behälter zum leichten Reinigen herausnehmbar
LED Maschinenlampe im Maschinengehäuse
Maschinenunterbau in stabiler Stahl-Konstruktion
Not-Halt-Schlagschalter rechts und links
Abschließbarer Hauptschalter
Dreibacken-Drehfutter im Lieferumfang
SWH im Lieferumfang

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

Die Optimum Maschinen Germany GmbH produziert hochpräzise Maschinen mit robusten Funktionen wie einer gehärteten und geschliffenen Z-Achsen-Führungsbahn, einer Spindelaufnahme nach Camlock DIN ISO 702-2 Nr. 5 und einem elektrisch gebremsten Hauptmotor. Die Maschine hat eine Länge von 1935mm, eine Breite von 780mm, eine Höhe von 1740mm und wiegt etwa 767kg. Sie bietet einen Drehzahlbereich von 70 bis 2000 min-1 und eine Spitzenweite von 1000mm. Mit einer digitalen Positionsanzeige DPA 31 Plus und einer Kühlmittelpumpe mit 100W Leistung, gewährleistet sie genaue und effiziente Leistungen.

Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TM 4010D

Abmessungen und Gewichte	Länge (Produkt) ca.: 1935 mm	Breite/Tiefe (Produkt) ca.: 780 mm	Höhe (Produkt) ca.: 1740 mm	Gewicht (Netto) ca.: 767 kg
Arbeitsbereiche	Spitzenhöhe: 200 mm	Spitzenweite: 1000 mm	Umlaufdurchmesser über Maschinenbett: 400 mm	Umlaufdurchmesser über Planschlitten: 250 mm	Bettbreite: 203 mm
Ausstattung	Digitale Positionsanzeige: DPA 31 Plus
Drehzahlbereich	Anzahl der Drehzahlbereiche: 8	Drehzahlbereich: 70 – 2000 min¯¹
Elektrische Daten	Leistung Antriebsmotor: 2,2 kW	Anschlussspannung: 400 V	Netzfrequenz: 50 Hz	Gesamt Anschlusswert: 3,0 kW
Kühlschmiermittelsystem	Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
Spindel	Spindelaufnahme: Camlock DIN ISO 702-2 Nr.5	Stahlhalter: SWH 3-E	Spindelbohrung: 52 mm
Reitstock	Reitstockaufnahme: MK 4	Reitstock Pinolenhub: 110 mm	Reitstock Pinolendurchmesser: 50 mm
Steigungen	Steigung Metrisch: 0,4 – 7 mm/U	Anzahl der Steigungen Metrisch: 32	Steigung Zoll: 56 – 4 Gg/1″	Anzahl der Steigungen Zoll: 31
Verfahrweg	Verfahrweg Oberschlitten: 98 mm	Verfahrweg Planschlitten: 185 mm	Verfahrweg Bettschlitten: 850 mm
Vorschub	Vorschubbereich längs: 0,014 – 0,38 mm/U	Anzahl der Vorschübe längs: 26	Vorschubbereich plan: 0,052 – 1,392 mm/U	Anzahl der Vorschübe plan: 32

Zusätzliche Informationen

Gewicht	756 kg
