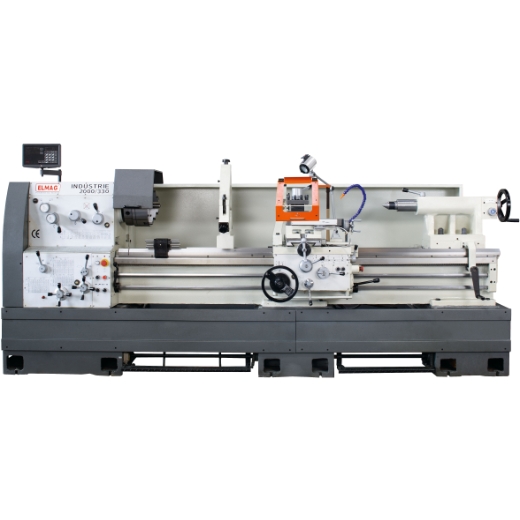

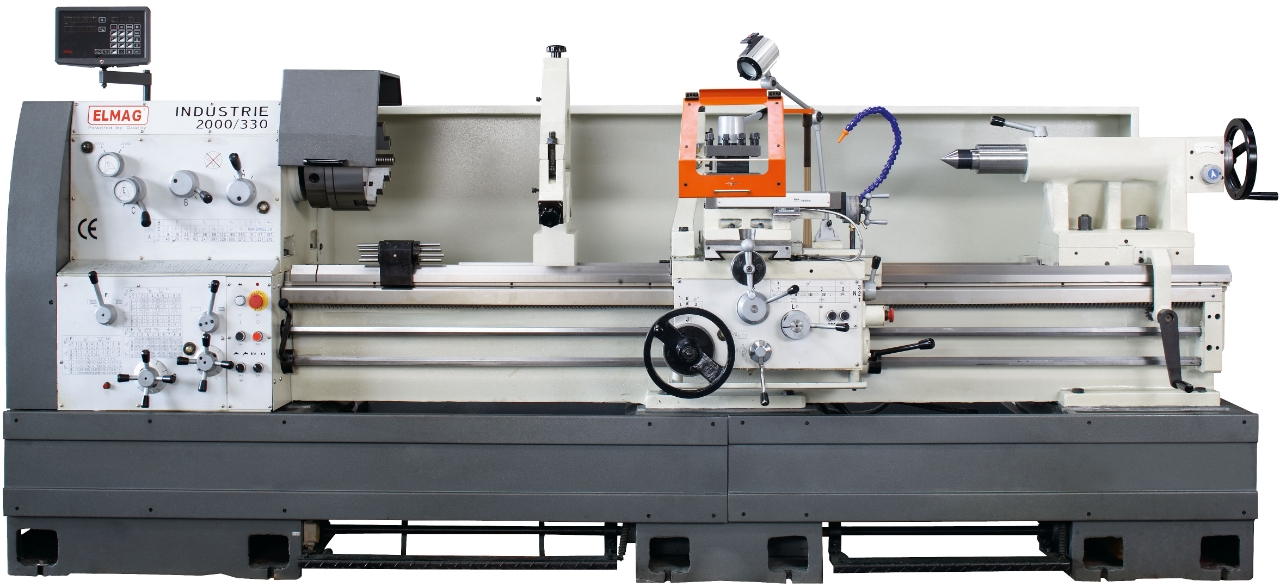

Elmag Universal-Drehmaschine INDUSTRIE 2000/400

Elmag Universal-Drehmaschine INDUSTRIE 2000/400

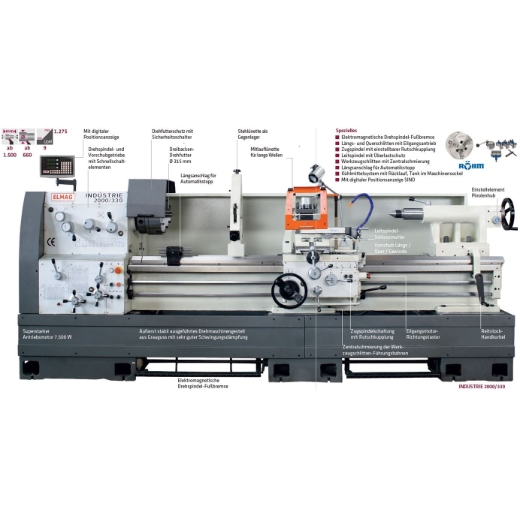

Vorteile Elmag Universal-Drehmaschine INDUSTRIE 2000/400

• Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
• Demontierbare Brücke
• Prismenführungen gehärtet (> HB 400) und präzisionsgeschliffen
• Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
• Drehspindel mit Öldruckschmierung
• Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
• Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
• Schaltwelle für Drehspindel-Rechts- und Linkslauf
• Vorschubumkehrschaltung
• Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
• Werkzeugschlitten mit Schlossmutter und Zentralschmierung
• Präzise Schlittenführungen, einstellbar
• Massiver Reitstock mit Kegeldrehverschiebung und Kurbelvortrieb
• Drehmaschinengenaugigkeit nach DIN
• Elektromagnetische Drehspindel-Fußbremse
• Längs- und Querschlitten mit Eilgangsantrieb
• Zugspindel mit einstellbarer Rutschkupplung
• Leitspindel mit Überlastschutz
• Werkzeugschlitten mit Zentralschmierung
• Längsanschlag für Automatikstopp
• Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
• Mit digitaler Positionsanzeige SINO

Superschwere Leistungsmodelle, 7.500 Watt

Die Universaldrehmaschinen INDUSTRIE 330 und 400 sind die richtige Antwort, wenn es um die präzise Bearbeitung von extra schweren, großen Maschinen-, Stahl-, Behälterbau- und Gussformteilen geht. Mit sechs Spitzenmodellen dieser mächtigen Maschinenklasse bietet ELMAG eine perfekte Auswahl an.

Beeindruckende Zahlen: Maximaler Drehdurchmesser je nach Modell 660 bzw. 800 mm, ohne Brücke 860 bzw. 1.000 mm, Drehgröße über Schlitten 435 bzw. 545 x 1.500/2.000/3.000 mm, Spindelbohrung Ø 103 mm für Stangenmaterial bis Ø 3 1/2 Zoll.

Ein superstarkes Antriebsaggregat liefert 7.500 Watt Power für ein leicht schaltbares Hochleistungs-Spindelgetriebe mit 18 bzw. 6 Drehzahlstufen im bzw. gegen den Uhrzeigersinn. Eine Öldruckschmierung sorgt für höchste Präzision und Laufruhe der Drehspindel. Das Vorschubgetriebe bietet 54 Längs- und Quervorschübe sowie 216 Gewindesteigungen.
Beide Getriebe sind mit Ölbad ausgestattet. Alle Getrieberäder bestehen aus gehärtetem Chromnickelstahl, sind präzisionsgeschliffen, besonders langlebig und laufruhig.

Superharte, präzisionsgeschliffene Prismenführungen (> HB 400) tragen einen, den Anforderungen entsprechend, schweren Werkzeugschlitten. Dank eines Eilgangsmotors ist er mühelos und rasch verschiebbar. Die Zugspindelschaltung erfolgt über eine einstellbare Rutschkupplung. Der massive Reitstock wird mittels eines Kurbelvortriebs bewegt und besitzt eine Einstellvorrichtung für den Pinolenvorschub.

Die INDUSTRIE 330- und 400-Modelle sind sehr gut für einen Plug&Play- Start ausgestattet, u.a. mit einem Schnellwechsel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige für höchste Präzision und Effizienz bei der Einzelteil- und Serienfertigung.

Serienausstattung

– inklusive digitaler Positionsanzeige

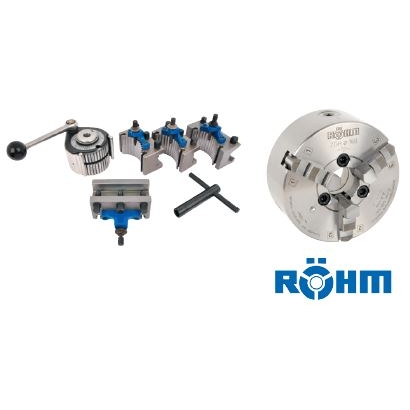

– RÖHM-Dreibacken-Drehfutter Ø 315 mm
– Vierbacken-Planschebenfutter Ø 400 mm
– Aufspannscheibe Ø 610 mm
– 2 Zentrierspitzen feststehend
– Mitlaufende Körnerspitze MK 6
– Mitlauflünette
– Stehlünette
– Schnellwechsel-Stahlhalter-Set, 5-teilig MC
– Gewindeuhr und Wechselrädersatz
– Halogen-Maschinenlampe
– Not-Aus-Taster / Nullspannungsauslöser
– Drehfutterschutz mit Sicherheitsschalter
– Untergestell / Spänewanne / Spritzwand
– Werkzeugsatz / Bedienungsanleitung / CE

Sonderzubehör

– Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
– Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
– Drehmeißel-Satz ‘Camlock’ 25 x 25 mm, 7-teilig
– Abstechhalter 25 x 25 mm, Länge 150 mm
– Messer zu Abstechhalter 25 x 25 mm

Technische Spezifikationen Elmag Universal-Drehmaschine INDUSTRIE 2000/400
