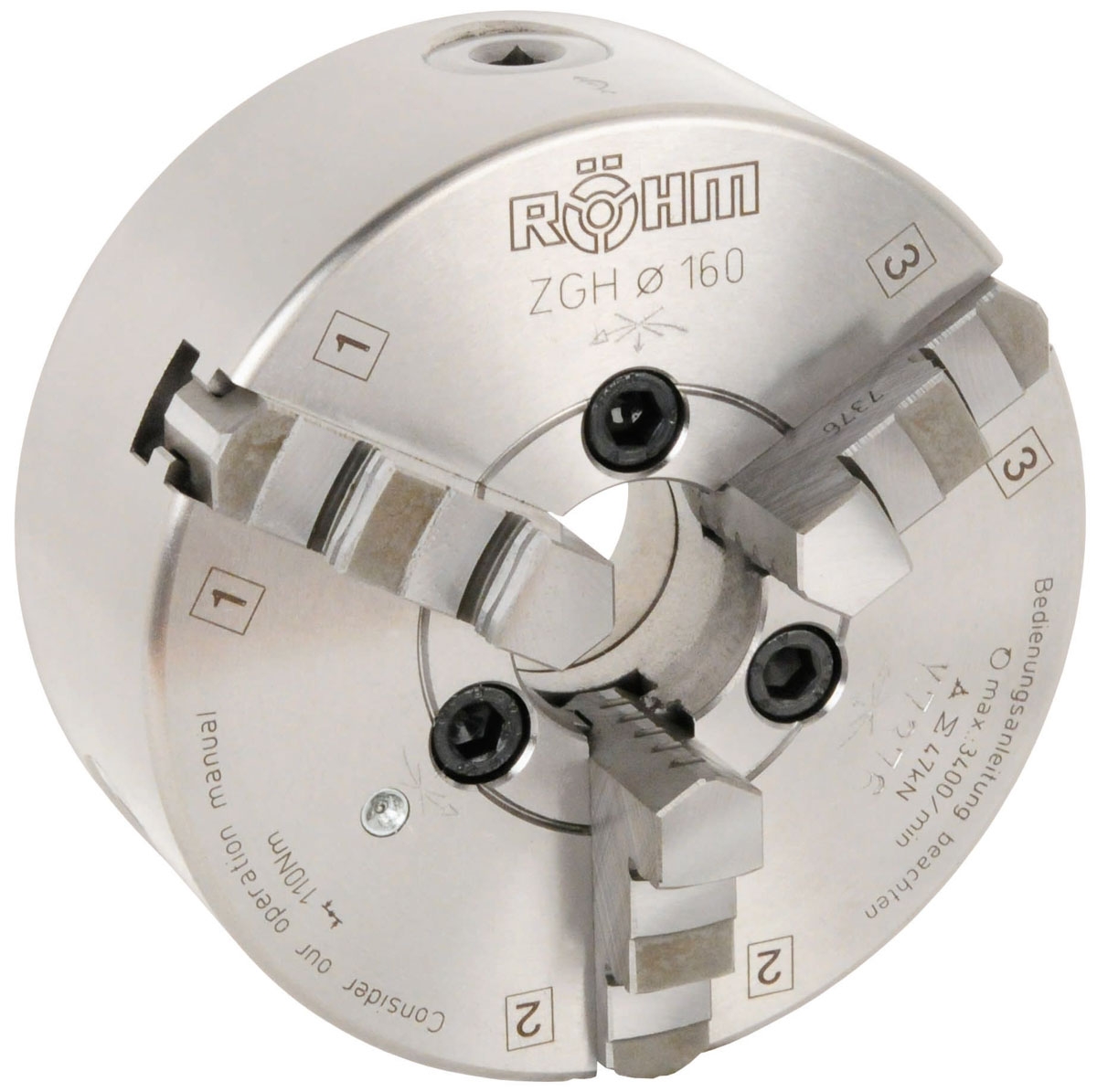

Elmag RÖHM-Dreibacken Drehfutter
Statt: Ursprünglicher Preis war: 907,06 €Preis: 848,75 €Aktueller Preis ist: 848,75 €. inkl. MwSt
zzgl. Versandkosten
DM 125, DIN 6350Gußkörper
Nur noch 1 vorrätig
Elmag RÖHM-Dreibacken Drehfutter
Das hochwertige Planspiralfutter bietet universellen Einsatz für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung. Es verfügt über eine robuste Guss- oder Stahlkörperkonstruktion, die eine hohe Drehzahl von bis zu 4000 UpM ermöglicht und eine Gesamtspannkraft von 31kN bietet. Mit einer Durchgangsbohrung für Stangenbearbeitung und einem Satz gehärteter und geschliffener Bohr- und Drehbacken bietet es eine sehr gute Wiederholungsspanngenauigkeit. Hergestellt in Deutschland, hat es einen Außendurchmesser von 125mm und ein Gewicht von 4,5 kg.
Vorteile Elmag RÖHM-Dreibacken Drehfutter
- Bewährte, hochwertige Planspiralfutter für universellen Einsatz
- Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 1) für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
- Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
- Rund- und Planlaufgeschwindigkeit entsprechend DIN 6386 2)
- Sehr gute Wiederholungsspanngenauigkeit
- Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
- Durchgangsbohrung für Stangenbearbeitung
- Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
- Mit Spannschlüssel und Befestigungsschrauben
- Mit zylindrischer Zentrieraufnahme (Maße B, C)
Drehfutter-Handling
-Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper
-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässige Umfangsgeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Technische Spezifikationen Elmag RÖHM-Dreibacken Drehfutter
| Zoll | 5 |
| Drehzahl max., Gusskörper ZG | 4000UpM |
| Drehmoment am Schlüssel | 80N·m |
| Gesamtspannkraft | 31kN |
| Außenspannung Ø Größe A1 BB | 3 – 53mm |
| Außenspannung Ø Größe A2 DB | 3 – 53mm |
| Außenspannung Ø Größe A3 DB | 39 – 89mm |
| Außenspannung Ø Größe A4 DB | 75 – 125mm |
| Innenspannung Ø Größe J1 | 37 – 87mm |
| Innenspannung Ø Größe J2 | 73 – 123mm |
| Umlaufdurchmesser | 157mm |
| Drehfutter Außendurchmesser | 125mm |
| Zentrieraufnahme-Durchmesser | 95mm |
| Tiefe Zentrieraufnahme | 4mm |
| Körperhöhe | 56mm |
| Durchgangsbohrung Durchmesser | 32mm |
| Lochkreis-Durchmesser | 108mm |
| Zentrierflanschgewinde | 3 x M8 |
| Backenlänge | 52mm |
| Backenhöhe Überstand | 22.5mm |
| Schlüsselweite | 9mm |
| Triebhöhe | 20mm |
| Gewicht | 4.5kg |
| Ursprungsland | DE |
| Gewicht | 4,5 kg |
|---|
