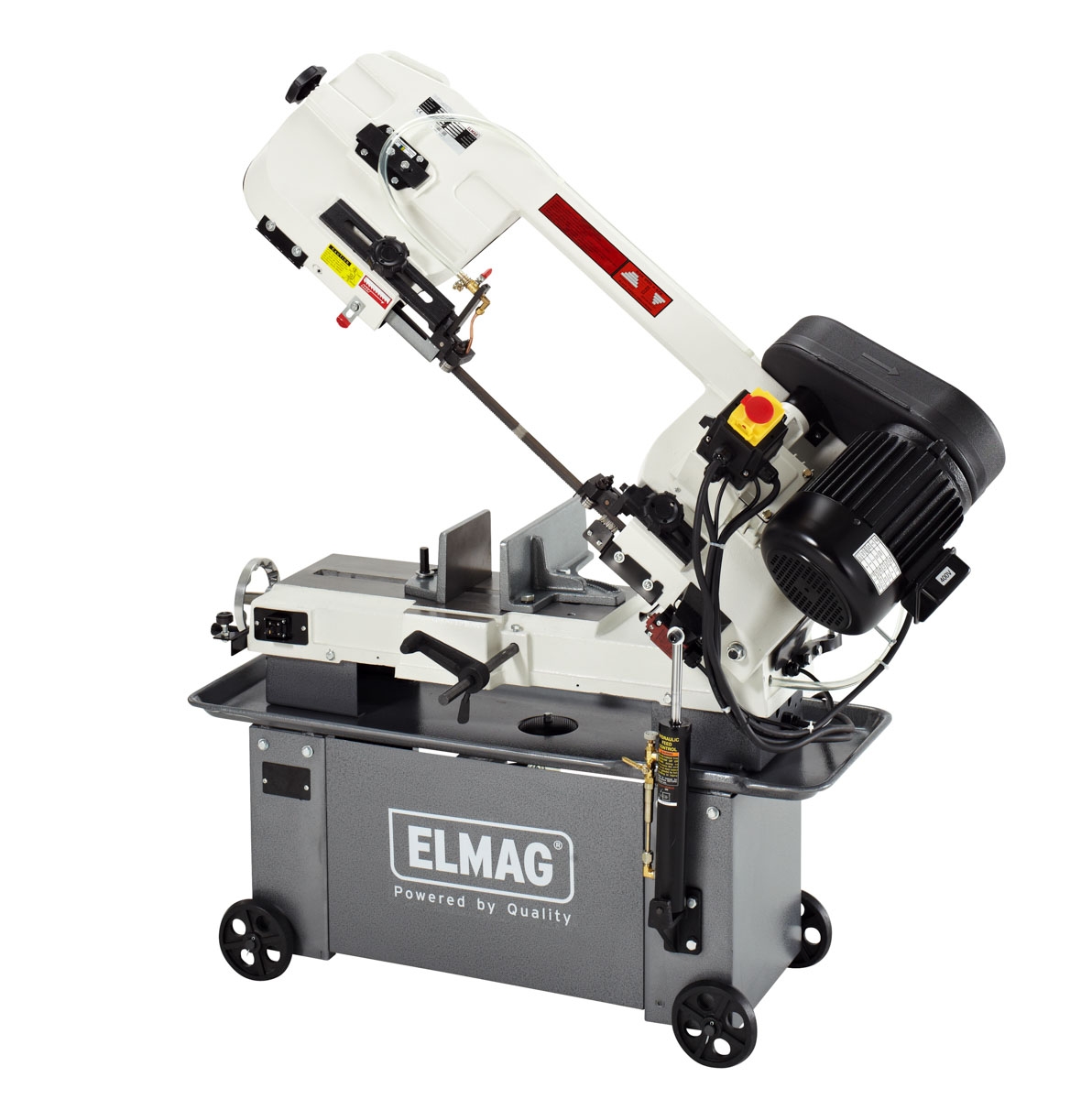

Elmag Metall-Bandsägemaschine Modell HY 180-4

Elmag Metall-Bandsägemaschine Modell HY 180-4

Dieses Hochleistungs-Bandsägegerät bietet eine präzise und schnelle Schnitttechnik durch ein stufenlos einstellbares Sägerahmen-Vorschubsystem und einen Schnellspannschraubstock.
Mit einer Sägebandlänge von 2360mm und vier Schnittgeschwindigkeiten (18/28/37/54 m/min), ermöglicht es sowohl horizontales als auch vertikales Schneiden von Rundrohren, Vierkantrohren und Rechteckrohren mit unterschiedlichen Dimensionen.
Das Gerät ist mit einem 750W Keilriemenantrieb und einem Kühlsystem mit Elektropumpe ausgestattet, das für eine optimale Sägebandkühlung sorgt.
Sicherheitsmerkmale wie Sägebandschutz mit Endausschalter, Greifschutz und AutoOFF-Abschaltautomatik bei Sägeende sorgen für maximale Betriebssicherheit.

Vorteile Elmag Metall-Bandsägemaschine Modell HY 180-4

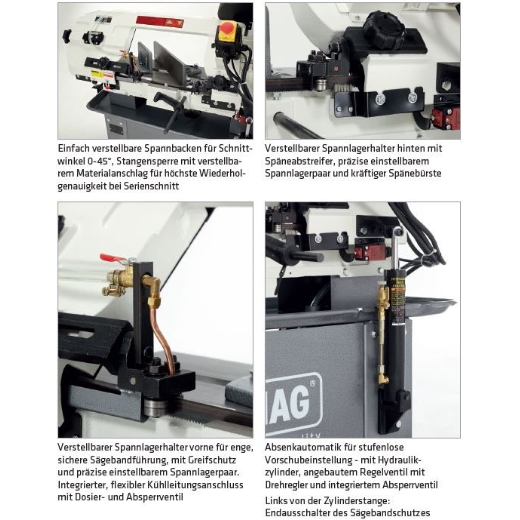

Stufenlos einstellbarer Sägerahmenvorschub mit hydraulischer Absenkautomatik ABV mit Regelventil

Rasches und präzises Spannen mit Schnellspannschraubstock SSS

Handrad für rasches Positionieren: kurze Linksdrehung für Verschieben der Spannbacke, Rechtsdrehung für Spannen des Werkstoffes.

Stangensperre mit Materialanschlag

Schnittwinkel 0-45°

Ideal dimensionierter Keilriemenantrieb 750 W, Getriebe mit Ölbad

Vier Schnittgeschwindigkeiten 18/28/37/54 m/min bei 50 Hz

Optimale Sägebandkühlung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter

Gleichmäßiger Sägebandlauf: ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung

Einfacher Sägebandwechsel: Spannen mit Drehgriff

Enge, sichere Sägebandführung: beide Spannlager verstellbar.

Präzise einstellbare Spannlagerpaare für spielfreie Anpassung an das Sägeband

Sauber: mit Späneabstreifer und Spänebürste

Betriebssicher: Sägebandschutz mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform

Plug & Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt

Zulassung für Sonderbetriebsart vertikales Schneiden mit aufgestelltem Sägerahmen

Kräftige, mittlere Bandsägen

Ablängmaschinen, auch für Winkelschnitt geeignet: die bewährten HY-Bandsägen mit einachsigem Schwenkrahmen und drehbaren Spannbacken sind in vielen Metallwerkstätten zu finden.
Sie bieten eine hervorragende Verarbeitung und eignen sich daher auch als kleine Zuschnittlösung für Industriebetriebe.
HY-Modelle sind mit Keilriemenantrieb ausgestattet – ein wirksamer Schutz gegen Überlastung des Sägebandes.

HY 180-4 – Flexibler Einsatz

Leichte Bandsäge für Schnittgrößen bis 305×180 mm.
Vier Drehzahlstufen für harte bis weiche Werkstoffe.
Ausstattung mit Transporträdern für flexiblen, innerbetrieblichen Einsatz.

Serienausstattung

– HY Metall-Bandsägemaschine
– Absenkautomatik mit Regelventil
– Schnellspannschraubstock
– Stangensperre mit Materialanschlag
– Spannbackenwinkel verstellbar
– Hochleistungs-Keilriemenantrieb
– Getriebe mit Ölfüllung
– Ölbad für Dauerschmierung
– Kühlsystem mit Elektropumpe
– Sägebandräder mit Präzisionslagern
– Sägeband-Spureinstellung
– Sägebandspanner
– Sägebandführung vorne verstellbar
– Sägebandführung hinten verstellbar
– Spannlager vorne/hinten einstellbar
– Späneabstreifer und Spänebürste
– Greifschutz
– Sägebandschutz mit Endausschalter
– AutoOFF-Abschaltautomatik
– Not-Aus / Nullspannungsauslösung
– Stahlblechsockel mit Spänewanne
– Spänebehälter
– Transporträder
– Bandsägeblatt Bimetall Cobalt
– Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

– Metallbau
– Maschinenbau
– Gerätebau
– Anlagenbau
– Rohrleitungsbau
– Kesselbau
– Behälterbau
– Installateure
– KFZ-Werkstätten
– Karosseriebau
– Schlossereien
– Schmieden
– Spenglereien
– Isolierbetriebe
– Baubetriebe

Technische Spezifikationen Elmag Metall-Bandsägemaschine Modell HY 180-4

Rundrohr Schnittbereich bei 0° Max.
180mm

Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max.
110mm

Vierkantrohr Schnittbereich bei 0° Max.
180mm

Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max.
110mm

Rechteckrohr Schnittbereich bei 0° Max.
305x180mm

Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max.
180x110mm

Sägebandlänge 2360mm

Sägebandhöhe 20mm

Sägebandstärke 0,9mm

Schnittwinkel 0 – 45°

Drehzahlstufen 4

Schnittgeschwindigkeit 1: min.
18 / 2: 28 / 3: 37 / 4: max.
54m/min

Sägebandantrieb Motorleistung 750W

Kühlmittelpumpe Motorleistung 100W

Netzanschluss 400/50V/Hz

Schalldruckpegel (Stahl) 71 / 73dB(A)

Einlaufhöhe 530mm

Länge 1250mm

Höhe 1000mm

Gewicht 130kg

Ursprungsland TW
