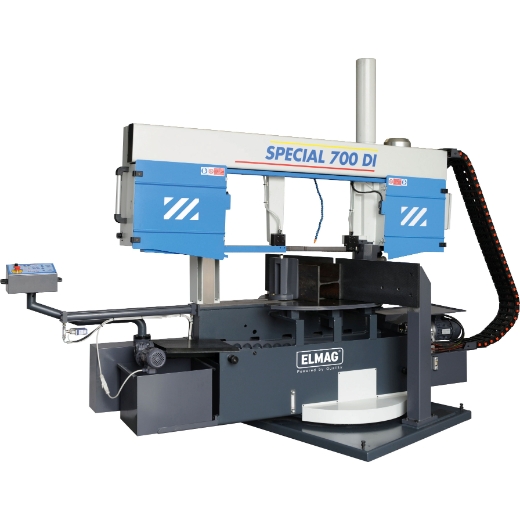

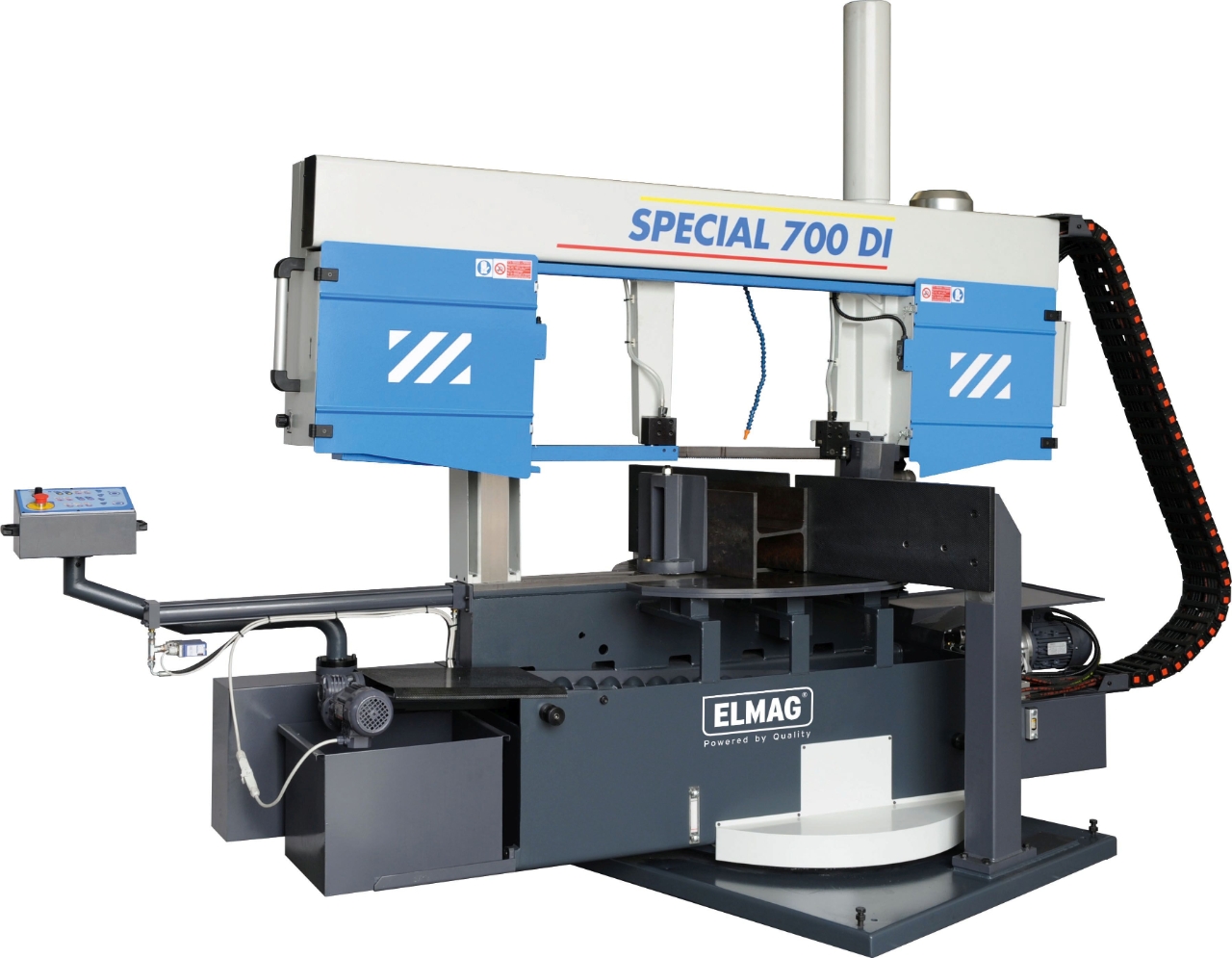

Elmag MACC Metall-Bandsägemaschine Modell SPECIAL 700 DI

Elmag MACC Metall-Bandsägemaschine Modell SPECIAL 700 DI

Diese Hochleistungs-Bandsäge bietet einen halbautomatischen Schneidezyklus und ermöglicht Schnittgrößen bis zu 700×515 mm. Sie besitzt einen stufenlos einstellbaren Sägerahmenvorschub und einen Hochleistungsantrieb mit 4.000 W, ideal für Vollmaterialien mit großem Querschnitt. Die Bandsäge gewährleistet höchste Genauigkeit mit präziser Schnittwinkeleinstellung von 60-0-45° und digitaler Schnittwinkelanzeige. Sie ist mit einem effizienten Kühlsystem, einer langlebigen Hochleistungsgetriebe und einem Schnellspannschraubstock für rasche und präzise Werkstoffspannung ausgestattet.

Vorteile Elmag MACC Metall-Bandsägemaschine Modell SPECIAL 700 DI

• Schnittgrößen bis 700×515 mm – Sägerahmenhub 600 mm, Schraubstocköffnung bis 710 mm
• Hochleistungsmodell mit halbautomatischem Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:- Zyklusstart mittels Starttaster- Material fixieren / Spanner zu- Sägebandantrieb ein- Sägerahmen absenken / Schneiden- Sägerahmen anheben / Rückstellen- Sägebandantrieb aus- Werkstück lösen / Spanner auf
• Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar – Schnittdrucksteuerung SDS, Drehknopf am Frontpanel
• Rasche und präzise Werkstoffspannung – Schnellspannschraubstock SSS mit Handrad und hydraulischer Schnellspannung SSH
• Höchste Genauigkeit bei Serienschnitt – mit Stangensperre/Materialanschlag
• Gehrungseinrichtung beidseitig einstellbar – drehbare Kulissenkonstruktion mit Spannpositionen links und rechts
• Präzise Schnittwinkeleinstellung 60-0-45°
• Präzise Kontrolle des Schnittwinkels – mit digitaler Schnittwinkelanzeige SWA
• Ideal für dicke Wandstärken und Vollmaterialien mit großem Querschnitt – Hochleistungsantrieb 4.000 W
• Laufruhig und langlebig – Hochleistungsgetriebe, Ölbad für Dauerschmierung
• Schnittgeschwindigkeit stufenlos von 20 bis 90 m/min einstellbar – mit Schnittgeschwindigkeitsregler SGR
• Zentrales Steuerpanel mit Folientasten, Betriebs-/Funktion-/Warnindikatoren
• Effizientes Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
• Einfach Sägebandwechsel, permanente Spannungsüberwachung – Sägebandspanner und Endausschalter SBÜ
• Enge, spielfreie Sägebandführung – Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
• Späneabstreifer und Spänebürste
• Betriebssicher – Sägebandschutz und SBÜ mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Plug & Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt

DI-Bandsägemaschinen – wahre Größe

Extrem robust, sehr kräftig, halbautomatischer Schneidezyklus, hohe Durchsatzleistung – DI-Bandsägen sind für das rationelle, präzise Ablängen mittlerer bis großer Querschnitte und für die Bündelverarbeitung von Stangenmaterial konzipiert. Ideal z.B. für Hoch- und Tiefbau, Schwermaschinenbau, Rohrleitungs-, Kessel- und Wärmetauscherbau etc. Spezial-Rollbahnen an DI-Modellen erleichtern das Handling von schwerem Stangenmaterial (Sonderzubehör).

Baugrößen und Schnittqualität

DI-Bandsägemaschinen sind bis zu einem maximalen Schnittbereich von 700×515 mm erhältlich. Alle DI-Modelle sind mit einer Schnittdrucksteuerung ausgestattet und ermöglichen die Anpassung des Sägerahmenvorschubs an den Werkstoff – ideal z.B. bei dünnwändigen Rohren. Die Modelle 650 DI und 700 DI verfügen über einen stufenlos einstellbaren Drehzahlregler zur Optimierung der Schnittgeschwindigkeit.

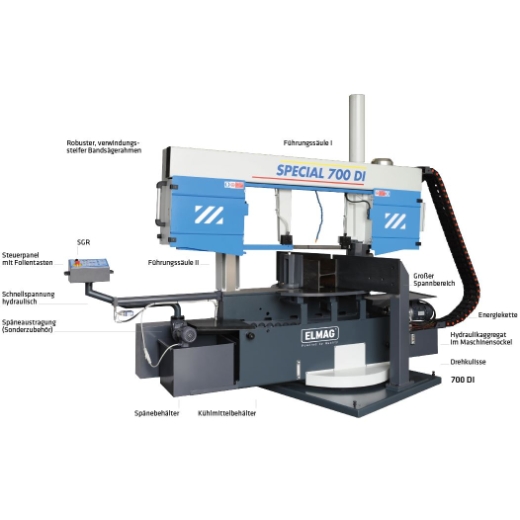

700 DI – Doppelgehrungs-Horizontalbandsäge

Optimales Konzept für schwere Schneidearbeiten – halbautomatische Horizontalbandsäge mit hydraulisch absenkbarem Sägerahmen auf zwei Führungssäulen.

Serienausstattung

– DI Metall-Bandsägemaschine
– H-Auto H Halbautomatik hydraulisch
– Hydraulikaggregat mit Ölfüllung
– Schnittgeschwindigkeitsregler
– Schnittdrucksteuerung mit Regler
– Schnellspannung hydraulisch
– Spanndruckregler
– Spanndruckanzeige
– Stangensperre mit Materialanschlag
– Schraubstockspannung links/rechts
– Winkelschnellspanner
– Schnittwinkelanzeige digital
– Kompaktgetriebe mit Ölfüllung
– Zentrales Steuerpanel mit Folientasten
– Betriebs- und Warnindikatoren
– Kühlsystem mit Elektropumpe
– Sägebandräder mit Präzisionslagern
– Sägeband-Spureinstellung
– Sägebandspanner
– SBÜ Sägebandüberwachung Endausschalter
– Sägebandführung vorne verstellbar
– Spannlager vorne/hinten einstellbar
– Späneabstreifer und Spänebürste
– Greifschutz
– Sägebandschutz mit Endausschalter
– AutoOFF-Abschaltautomatik
– Not-Aus / Nullspannungsauslösung
– Stahlblechsockel mit Spänewanne
– Bandsägeblatt Bimetall Cobalt
– Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

– Metallbau
– Maschinenbau
– Anlagenbau
– Rohrleitungsbau
– Kesselbau
– Behälterbau
– Industrieofenbau
– Wärmetauscherbau
– Hochbau
– Tiefbau

Technische Spezifikationen Elmag MACC Metall-Bandsägemaschine Modell SPECIAL 700 DI
