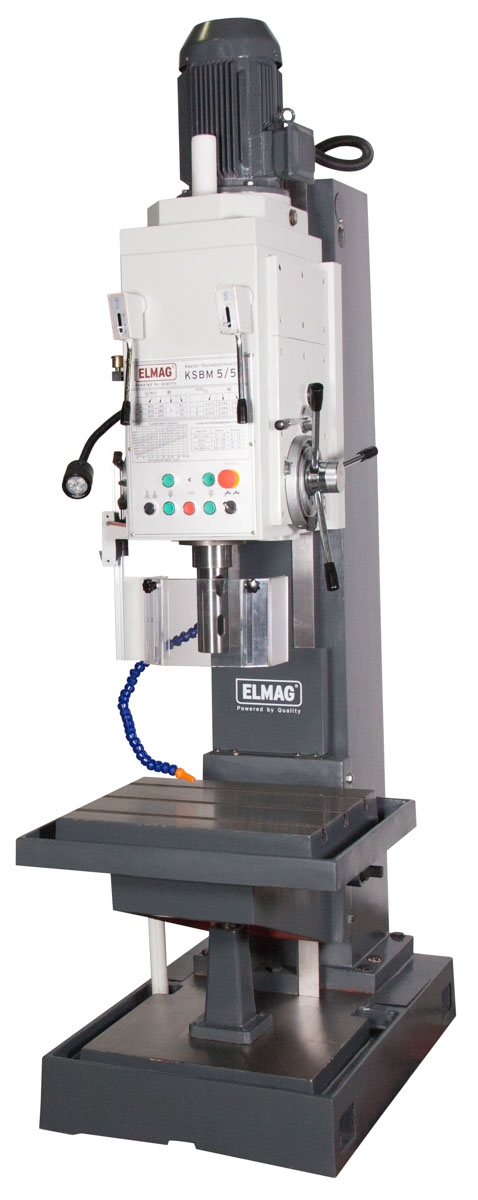

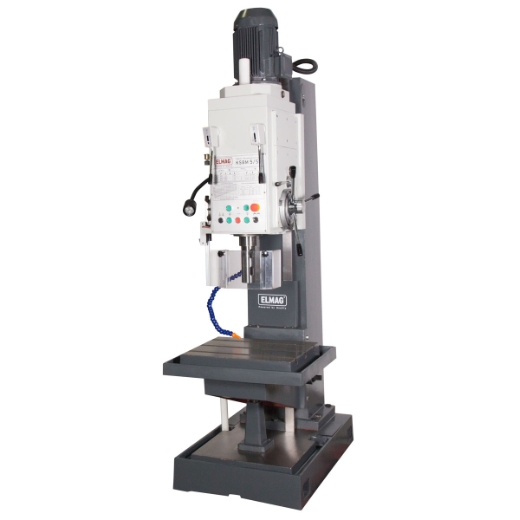

Elmag Kasten-Säulenbohrmaschine KSBM 5/63

Elmag Kasten-Säulenbohrmaschine KSBM 5/63

Dieses Produkt zeichnet sich durch seine hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion aus, die besonders verwindungssteif ist.
Es bietet eine Bohrleistung von Ø 63 mm, eine Spindelausladung von 375 mm und ist mit einem langlebigen Qualitätsgetriebe mit 9 Drehzahlen und einem superstarken Antriebsmotor von 5.500 W, 400 V ausgestattet.
Die Bohrspindel weist eine hohe Rundlaufgenauigkeit auf und wird durch ein Präzisionslager unterstützt.
Darüber hinaus verfügt das Produkt über eine Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr und einen automatischen Pinolenvorschub, was zu einer hohen Vorschubkraft von 30.000 N führt.

Vorteile Elmag Kasten-Säulenbohrmaschine KSBM 5/63

Besonders verwindungssteife, hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion

Stark verrippter, feinkörniger Grauguss

Sehr laufruhig auch bei hoher Beanspruchung

Bohrleistung Ø 63 mm

Große Kubatur

Spindelausladung 375 mm

Langlebiges Qualitätsgetriebe, 9 Drehzahlen

Superstarker Antriebsmotor 5.500 W, 400 V

Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel

Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit

Hohes Drehmoment an der Bohrspindel 800 Nm

Rechts- und Linkslauf

Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr

Automatischer Pinolenvorschub, 6-stufig

Hohe Vorschubkraft 30.000 N

Schnellvorschub und -rückschub mittels Schnelllaufmotor

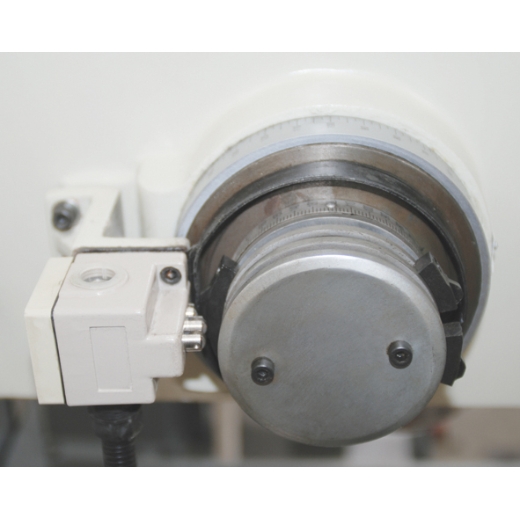

Bohrtiefenskala und -anschlag

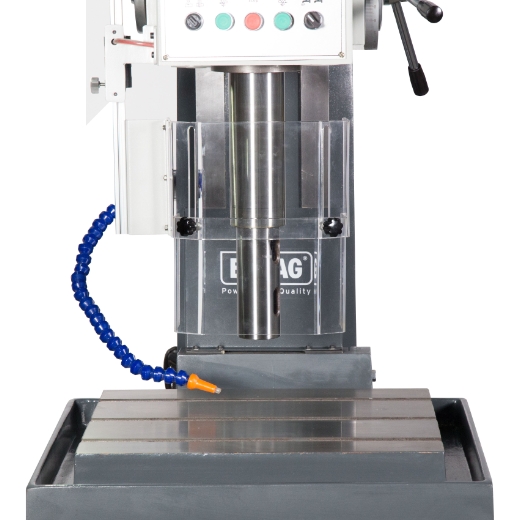

Höhenverstellbarer Bohrtisch mit T-Nuten und Kühlmittelrinne

LED-Bohrtischbeleuchtung

Verwindungssteife, geschliffene Schwalbenschwanzführungen

Grundplatte mit T-Nuten, Pinolenabstand 1.250 mm T-Nuten

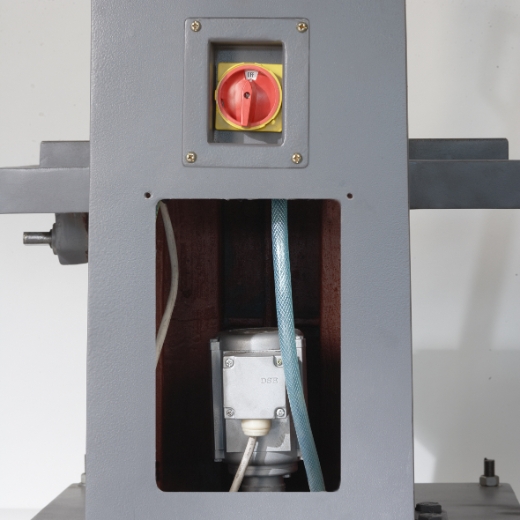

Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

Not-Aus / Nullspannungsauslöser

Super-heavy – Professionelle Bohraggregate von 5.500 W

Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 63 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf.
Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchste Laufruhe – z.B.
bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben.
Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet.
Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr mit besonders rationellem Schnellvor- und -rückschub.
Mit 9 Drehzahlen und 6 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.

Serienausstattung

– Schnellspannbohrfutter B 16, 1- 16 mm
– Kegeldorn MK 5 / B 16
– Reduzierhülse MK 5 / MK 2
– Werkzeugsatz mit Austreibkeil
– Bedienungsanleitung / CE

KSBM 5/63

mit 5500 W-Spindelantrieb für eine Bohrleistung in Stahl von 63 mm.

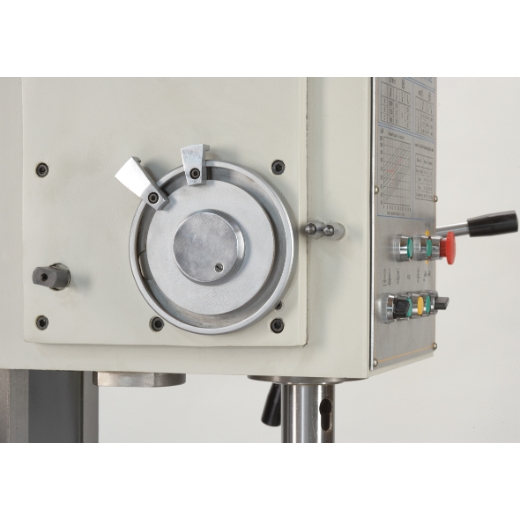

Der Schnellvorschubmotor an der rechten Maschinenseite wird für eine Reduzierung der Positionierzeiten mit dem unten abgebildeten Schaltteil eingestellt.

Technische Spezifikationen Elmag Kasten-Säulenbohrmaschine KSBM 5/63

Bohrleistung in Stahl 63mm

Gewindeschneideleistung M48

Spindelaufnahme (Drehspindel) MK 5

Drehzahlbereich 40 – 570UpM

Drehzahlstufen 9

Pinolenhub 260mm

Pinolenvorschubstufen 6

Drehmoment 800N·m

Pinolenvorschub 0,1 – 0,78mm/U

T-Nuten, Breite 3 / 22mm

Bohrkopfhub 250mm

Bohrtischhub 300mm

Spindelausladung 375mm

Pinolenabstand Tisch 300 – 860mm

Bohrtischfläche 650x550mm

Motorleistung (2-stufig) 5500W

Schnellvor- und rückschub 550W

Netzanschluss 400/50V/Hz

Vorschubkraft 30000N

Automatik Schnellvor- und rückschub Ja

Kühlmittelpumpe 90W

Kühlmittelpumpleistung 25l/min

Kubatur 650x550x860mm

Länge x Breite 965 x 1452mm

Höhe (gesamt) 2787mm

Gewicht 2500kg

Ursprungsland CN
