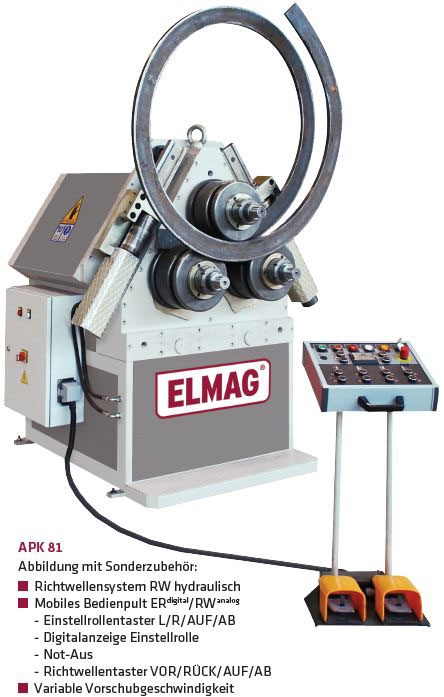

Elmag Hydraulische Ringbiegemaschine APK 81

Elmag Hydraulische Ringbiegemaschine APK 81

Das Produkt zeichnet sich durch Biegeleistungsdaten für Stahl von 48,3×3,2 mm und eine Streckgrenze von 240 N/mm² aus. Mit einem Antriebsmotor von 5.500 W, drei Antriebsrollen und zwei hydraulischen Einstell-Antriebsrollen bietet es eine Vor-/Rückgeschwindigkeit von 4,2 m/min. Zusätzliche Merkmale sind das hochwertige Planeten-Untersetzungsgetriebe, eine Rutschkupplung zur Drehmomentbegrenzung und elektrische sowie hydraulische Überlastsicherungen, die in einem robusten Stahlrahmen S355 integriert sind. Die Bedienung erfolgt über ein mobiles Bediepult mit digitaler Anzeige, Not-Aus-Funktion und einem Doppel-Fußpedal für Vor-/Rückschub.

Vorteile Elmag Hydraulische Ringbiegemaschine APK 81

• Biegeleistungsdaten für Stahl: 48,3×3,2 mm, Ø 400 min. / Streckgrenze 240 N/mm²
• Antriebsmotor 5.500 W
• Drei Antriebsrollen Ø 245
• Zwei Einstell-Antriebsrollen hydraulisch
• Vor-/Rückschub 4,2 m/min
• Richtwelleneinstellung mechanisch
• Hochwertiges Planeten-Untersetzungsgetriebe
• Rutschkupplung als Drehmomentbegrenzung
• Elektrische und hydraulische Überlastsicherungen
• Robuster Stahlrahmen S355
• Mobiles Bediepult ERdigital- Einstellrollentaster L/R/AUF/AB- Digitalanzeige Einstellrolle- Not-Aus
• Doppel-Fußpedal Vor-/Rückschub

Kräftige Mittelklasse

Die Ringbiegemaschine APK 81 ist mit einem 5.500 Watt starken Antriebsmotor ausgestattet. Sie ermöglichen, dank einer effizienten Motorbremse und einem ideal proportionierten Untersetzungsgetriebe, die präzise und millimetergenaue Bearbeitung mittlerer und großer Profilquerschnitte. Drei Antriebsrollen, davon zwei hydraulisch positionierbare Einstellrollen, bieten eine exzellente Kraftübertragung für enge Biegedurchmesser.

Top-Grundausstattung

Die Serienausstattung der APK-Modelle ermöglicht weitgehend die Einzel- und Kleinserienfertigung einfacher Profile. Sonderzubehör für Spezialanwendungen ist auf Anfrage lieferbar.

Ausführung – High Quality

Alle Präzisionsteile wie Zahnräder, Biegerollen, Richtwellen etc. bestehen aus hochwertigem Spezialstahl (z.B. Rollenachsen aus legiertem Vergütungsstahl 42 CrMo4, gehärtet und geschliffen).

Aufrüstbar für Serienproduktion

Mit einem Vor- und Rückschub von 4,2 m/min erbringen
die APK-Antriebe hervorragende Leistungskennwerte. Einfaches
Handling, rasche Einstellbarkeit, Digitalanzeige und nicht zuletzt
das robuste Maschinendesign machen die APK-Modelle zu idealen Kandidaten für die Serienfertigung.

Einsatzbeispiele

– Rohrleitungsbau
– Behälterbau
– Installateure
– Stahlbau
– Geländerbau
– Schlossereien
– Schmieden
– Maschinenbau
– Spenglereien
– Karosseriebau
– KFZ-Werkstätten

Serienausstattung

– Standardrollen – Spezialstahl gehärtet
– Rollenachsen – Spezialstahl gehärtet
– Richtwellen – Spezialstahl gehärtet
– Rollenverstellung unten hydraulisch
– Richtwellenverstellung mechanisch
– Mobiles Bedienpult ER digital / Not-Aus
– Doppel-Fußpedal Vor-/Rückschub
– Betriebsanleitung / CE

Sonderzubehör

– Rund- und Rohrstahlbiegrollen
– Formstahlbiegrollen

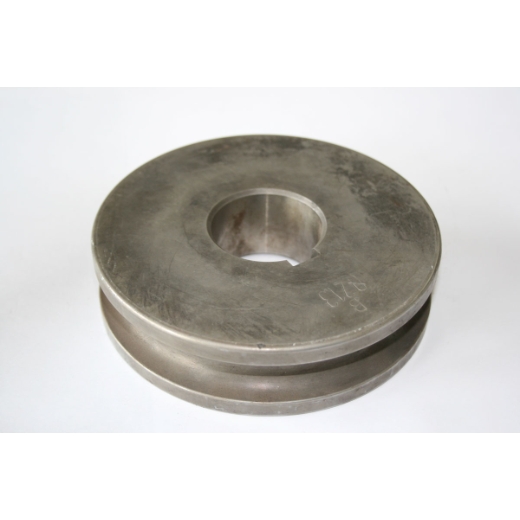

– Winkelstahlbiegrollen
– Winkelbiegevorrichtung
– Richtwellensystem RW hydraulisch
– Mobiles Bedienpult ER digital / RW analog
– Mobiles Bedienpult ER digital / RW digital
– Spiralbiegevorrichtung
– Positionsanzeige/Messgerät für Profile
– 2 Vorschubgeschwindigkeiten
– Schmierautomatik
– APK CNC-Steuerung mit Display
– Playback-Control (Programmierung)

Technische Spezifikationen Elmag Hydraulische Ringbiegemaschine APK 81
