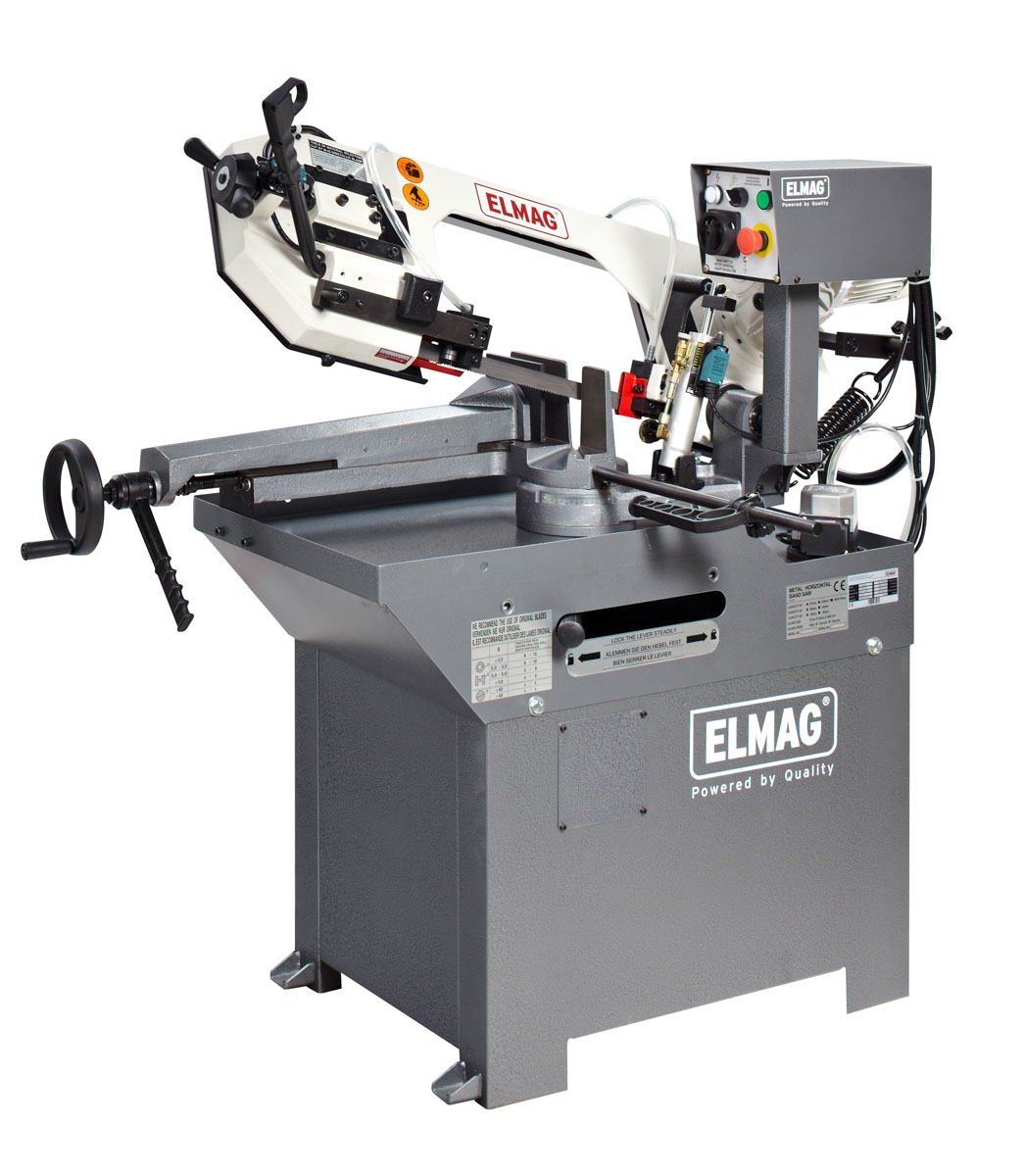

Elmag Gehrungs-Bandsägemaschine Modell CY260-2G

Elmag Gehrungs-Bandsägemaschine Modell CY260-2G

Dieses Bandsägegerät bietet eine hohe Leistungsfähigkeit und Präzision dank seines 1.100 W Sägebandantriebs und vielfältiger Einstellungsmöglichkeiten.
Es ermöglicht müheloses und präzises Schneiden von Materialien unterschiedlicher Größen, mit Einstellungsmöglichkeiten für Winkel von 0 bis 60° und einer Schnittgeschwindigkeit von 36 bis 72 m/min.
Die Maschine bietet sowohl manuellen Betrieb mit Vorschubsteuerung als auch eine Automatik für Einzel- und Serienschnitte.
Zudem garantieren die stufenlos einstellbare Sägebandspannung, das Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter sowie die permanente Überwachung der Sägebandspannung eine hohe Betriebssicherheit und Langlebigkeit.

Vorteile Elmag Gehrungs-Bandsägemaschine Modell CY260-2G

Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material

Automatik für Einzel- und Serienschnitt

Einfacher Betriebsartenwechsel – A/M-Federspanner mit Entlastungsfeder zur Be- bzw.
Entlastung des Sägerahmens.

Stufenlos einstellbarer Sägerahmenvorschub – mit hydraulischer Absenkautomatik ABV mit Regelventil

Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke – Schnellspannschraubstock SSS mit Handrad

Präzises Spannen mit einer Hebeldrehung – mit Schnellspannhebel

Höchste Wiederholgenauigkeit bei Serienschnitt – mit Stangensperre und verstellbarem Materialanschlag

Rasche Gehrungseinstellung 0-60° – mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala

Sehr kräftiger Sägebandantrieb 1.100 W

Laufruhig und langlebig – Kompaktgetriebe mit Ölbad für Dauerschmierung

Schnittgeschwindigkeit 36 und 72 m/min

Optimale Sägebandkühlung – Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter

Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung

Einfacher Sägebandwechsel, konstante Spannung – stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket

Sichere Sägebandführung – Spannlager vorne zum Werkstück verstellbar

Enge Führung des Sägebands – präzise einstellbare Spannlager mit Exzenterachse

Sehr sauber: mit Späneabstreifer und Spänebürste.

Betriebssicher – Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF – Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform

Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt

Permanente Überwachung der Sägebandspannung mit SBÜ-Endausschalter als Sicherungselement bei Sägebandunterspannung oder -riss.

Gehrungsbandsägen

Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet.
Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B.
CY 210/260).
Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock.
Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).

CY-Modelle – DAS ist Leistung

Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung.
Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe.
CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.

Baugrößen und Schnittqualität

CY-Bandsägen verfügen – je nach Baugröße – über einen maximalen Schnittbereich von 185×170 bis 350×220 mm – ideal für den Bedarf von Metallwerkstätten, Maschinen- und Stahlbaubetrieben.
Modelle bis CY 350-2DG sind zur Anpassung des Sägerahmenvorschubs mit einer stufenlos einstellbaren Absenkautomatik mit Regelventil ausgestattet und bieten zwei Schnittgeschwindigkeiten.
Das Modell CY 350 DGSA Vario verfügt zur Schnittoptimierung über eine stufenlos einstellbare Schnittdrucksteuerung.
Ein ebenso stufenlos einstellbarer Schnittgeschwindigkeitsregler ermöglicht auch zwischendurch eine präzise Anpassung der Geschwindigkeit an den Werkstoff.

CY 260-2G – robuste Kleinserienmaschine

Mittlere Gehrungsbandsäge für Schnittgrößen bis 245×160 mm.
Betriebsarten: Automatik- und Manuellvorschub, zwei Drehzahlstufen, einseitige Gehrung bis 60°, ideal für Einzelfertigung und kleine bis mittlere Serien.

Serienausstattung

– CY Metall-Bandsägemaschine
– Absenkautomatik mit Regelventil
– Schnellspannschraubstock
– Schnellspannhebel
– Stangensperre mit Materialanschlag
– Winkelschnellspanner
– Winkelskala
– Kompaktgetriebe mit Ölfüllung
– Ölbad für Dauerschmierung
– Zentrales Bedienpanel
– ERGO-Bedienhebel / Ein/Aus
– Kühlsystem mit Elektropumpe
– Sägebandräder mit Präzisionslagern
– Sägeband-Spureinstellung
– Sägebandspanner mit Tellerfederpaket
– SBÜ Sägebandüberwachung Endausschalter
– Sägebandführung vorne verstellbar
– Spannlager vorne/hinten einstellbar
– Späneabstreifer/Greifschutz
– Spänebürste
– Sägebandschutz mit Endausschalter
– AutoOFF-Abschaltautomatik
– Not-Aus / Nullspannungsauslösung
– Sägerahmen mit Kegelrollenlagern
– Stahlblechsockel
– Bandsägeblatt Bimetall Cobalt
– Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

– Metallbau
– Maschinenbau
– Gerätebau
– Anlagenbau
– Rohrleitungsbau
– Kesselbau
– Behälterbau
– Installateure
– KFZ-Werkstätten
– Karosseriebau
– Schlossereien
– Schmieden
– Spenglereien
– Isolierbetriebe
– Baubetriebe

Technische Spezifikationen Elmag Gehrungs-Bandsägemaschine Modell CY260-2G

Rundrohr Schnittbereich bei 0° Max.
230mm

Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max.
150mm

Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung Max.
90mm

Vierkantrohr Schnittbereich bei 0° Max.
220mm

Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max.
145mm

Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung Max.
85mm

Rechteckrohr Schnittbereich bei 0° Max.
245x160mm

Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung Max.
200x140mm

Sägebandlänge 2450mm

Sägebandhöhe 27mm

Sägebandstärke 0,9mm

Schnittstärke 1,2mm

Schraubstocköffnung max. 260mm

Schnittwinkel 0 – 60°

Drehzahlstufen 2

Schnittgeschwindigkeit 1: min.
36 / 2: max.
72m/min

Sägebandantrieb Motorleistung 1100W

Kühlmittelpumpe Motorleistung 32W

Netzanschluss 400/50V/Hz

Einlaufhöhe 900mm

Länge 1549mm

Höhe 1650mm

Gewicht 216kg

Ursprungsland TW
