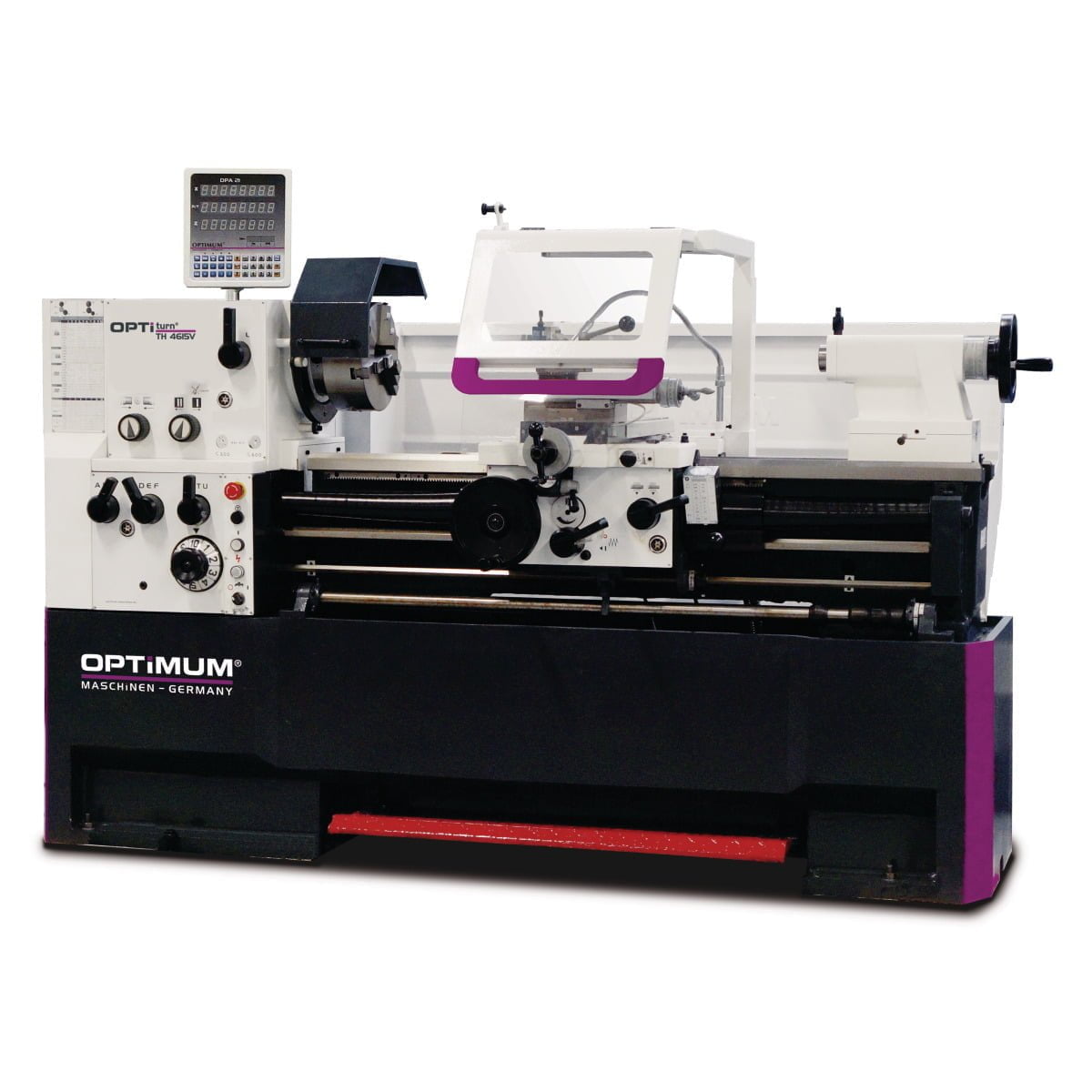

Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TH 4615V

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4615V

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
• Wellen, Räder und Hauptspindel im Ölbad laufend
• Leitspindelabdeckung
• Präzise gearbeiteter Schlitten
• Alle Führungen durch Keilleisten nachstellbar
• Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar

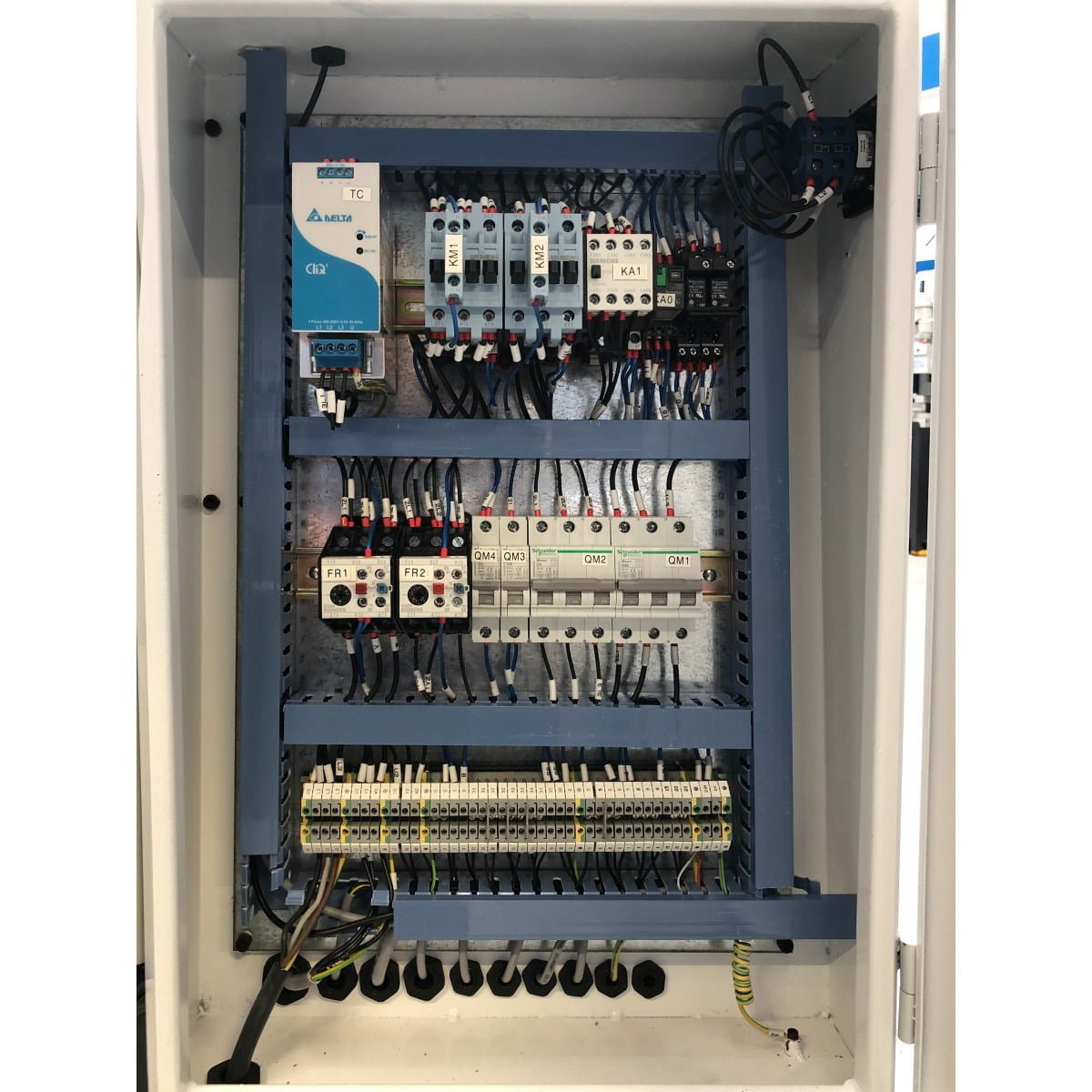

• Zweikanalige Sicherheitselektronik
• Zentralschmierung im Bettschlitten
• Verstellbereich Oberschlitten ± 90°
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Groß dimensionierter Spanschutz mit integrierter LED – Maschinenlampe
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
• Schnellschalt-Vorschubgetriebe in geschlossener Bauweise, Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
• Skala der Gewindeuhr einstellbar
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
• Leitungsführung über Energiekette
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• Not-Halt Einrichtung mit Fußbetätigung

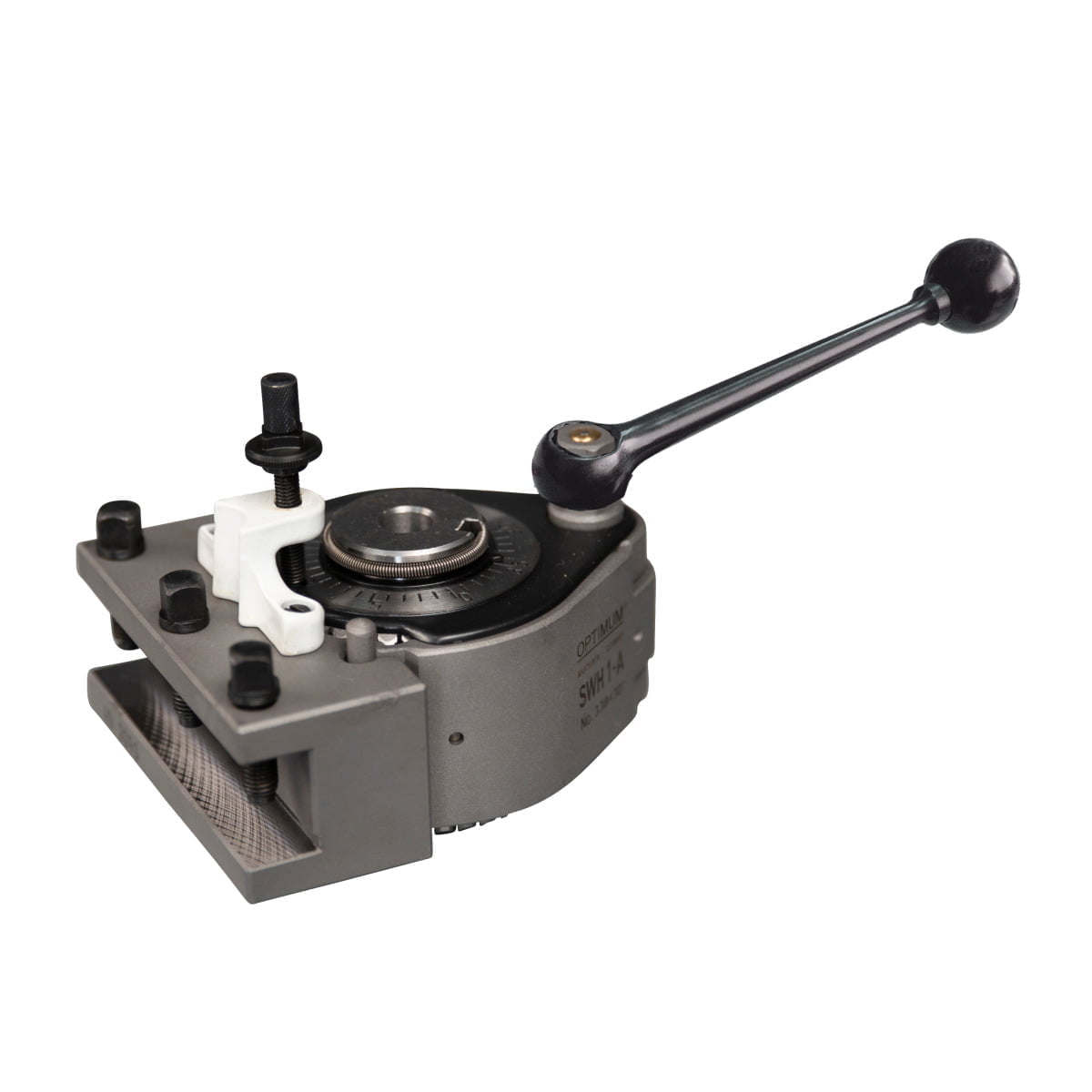

• Schnellwechsel-Stahlhalter 5-B im Lieferumfang
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm im Lieferumfang
• Hersteller
  Optimum Maschinen Germany GmbH
  Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
  info@optimum-maschinen.de

  Die Optimum Maschinen Germany GmbH bietet eine präzise gearbeitete Drehmaschine mit gehärteter und geschliffener Z-Achsen Führungsbahn, einer Rundlaufgenauigkeit der Spindelnase von ≤ 0,015 mm und einem im Ölbad laufenden Hauptspindel. Die Drehmaschine verfügt über eine Reihe von Merkmalen, darunter eine Leitspindelabdeckung, nachstellbare Führungen, mechanische Längsvorschübeabschaltung, eine Zentralschmierung und einen Verstellbereich des Oberschlittens von ± 90°. Sie ist mit einer zweikanaligen Sicherheitselektronik und einer groß dimensionierten LED Maschinenlampe ausgestattet. Mit ihren Abmessungen von 2765 mm x 1065 mm x 1550 mm und einem Gewicht von 2020 kg bietet sie eine Spitzenweite von 1560 mm und eine Spitzenhöhe von 230 mm. Sie verfügt zudem über eine elektronisch regelbare Drehzahl von 30 – 2000 min¯¹ und eine Motorleistung von 7,5 kW.

  Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4615V

  Attribute	Details

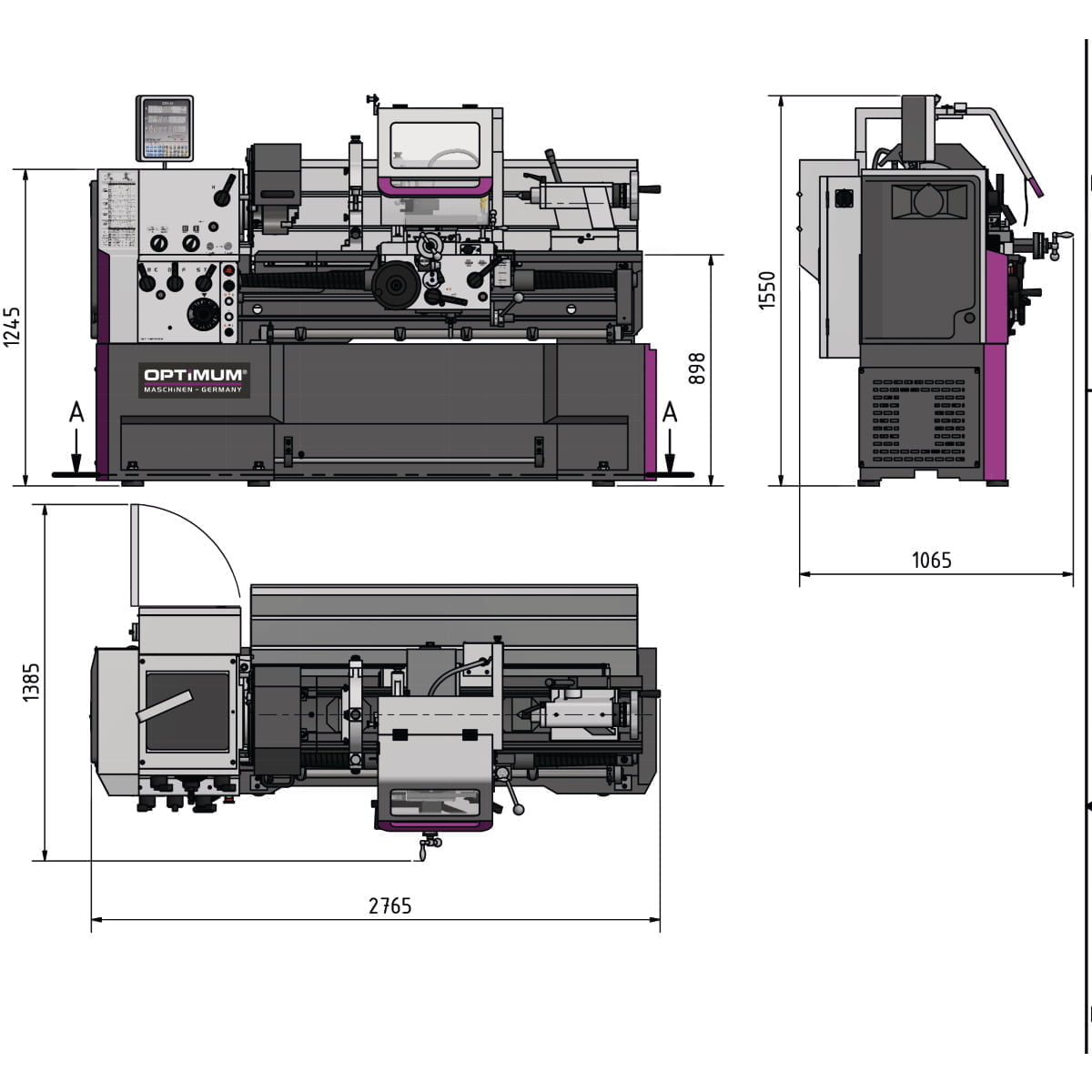

  Abmessungen und Gewichte	Länge (Produkt) ca.: 2765 mm, Breite/Tiefe (Produkt) ca.: 1065 mm, Höhe (Produkt) ca.: 1550 mm, Gewicht (Netto) ca.: 2020 kg
  Arbeitsbereiche	Spitzenhöhe: 230 mm, Spitzenweite: 1560 mm, Umlaufdurchmesser über Maschinenbett: 460 mm, Umlaufdurchmesser in der Bettbrücke: 690 mm, Umlaufdurchmesser über Planschlitten: 270 mm, Drehlänge in der Bettbrücke: 240 mm, Bettbreite: 300 mm
  Ausstattung	Digitale Positionsanzeige: DPA 32
  Drehzahlbereich	Steuerung der Drehzahlregelung: elektronisch regelbar, Anzahl der Drehzahlbereiche: 2, Drehzahlbereich: 30 – 2000 min¯¹
  Elektrische Daten	Abgabeleistung (Motorleistung): 7,5 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 8,5 kW
  Kühlschmiermittelsystem	Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 125 W
  Normen und Zulassungen	Norm: DIN EN 55011, EMV-Klasse: C3
  Spindel	Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8, Spindelbohrung: 80 mm, Stahlhalter Aufnahmehöhe max.: 25 mm, Spindelkonus: MK 7
  Reitstock	Reitstockaufnahme: MK 4, Reitstock Pinolenhub: 130 mm, Reitstock Pinolendurchmesser: 60 mm
  Steigungen	Steigung Metrisch: 0,1 – 14 mm/U, Anzahl der Steigungen Metrisch: 41, Steigung Zoll: 112 – 2 Gg/1″, Anzahl der Steigungen Zoll: 41, Steigung Diametral Pitch: 4 – 112 DPI, Anzahl der Steigungen Diametral Pitch: 50, Steigung Modulgewinde: 0,1 – 7 mm/U, Anzahl der Steigungen Modulgewinde: 34
  Verfahrweg	Verfahrweg Oberschlitten: 125 mm, Verfahrweg Planschlitten: 285 mm, Verfahrweg Bettschlitten: 1305 mm
  Vorschub	Vorschubbereich längs: 0,031 – 1,7 mm/U, Anzahl der Vorschübe längs: 42, Vorschubbereich plan: 0,014 – 0,784 mm/U, Anzahl der Vorschübe plan: 42
