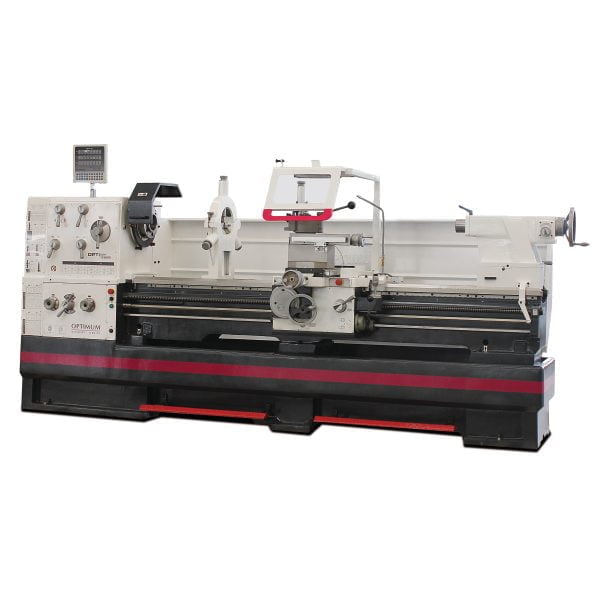

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 8020D

Statt: Ursprünglicher Preis war: 40.318,80 €Preis: Aktueller Preis ist: 39.310,83 €. inkl. MwSt

✓ Hochflexibel und präzise

✓ Wirtschaftliche Betriebsweise

✓ Digitale Positionsanzeige DPA 31 Plus

✓ Schnellwechsel-Stahlhalter integriert

✓ Hersteller: Optimum Maschinen Germany GmbH

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Artikelnummer: 4030635035487 Kategorie:
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

Beschreibung

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 8020D

  • Gehärtete und geschliffene Z-Achsen Führungsbahn
  • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
  • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
  • Leitspindelabdeckung
  • Präzise gearbeiteter Schlitten
  • Alle Führungen durch Keilleisten nachstellbar
  • Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
  • Zweikanalige Sicherheitselektronik
  • Verstellbereich Oberschlitten ± 90°
  • Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
  • Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
  • Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
  • Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
  • Handräder entkoppelt und geprüft nach EN 23125
  • Sicherheitshandräder mit Ausrückfunktion in der X-Achse
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Sicherheitsendschalter mit zwangsöffnenden Kontakten
  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
  • Zentralschmierung im Bettschlitten
  • Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
  • LED Maschinenlampe
  • Energiekette für schonende Leitungs- und Schlauchführung
  • Not-Halt Einrichtung mit Fußbetätigung
  • Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
  • Elektrische Motorbremse mit schneller Nothalt – bei normalem Betrieb schneller Halt ohne Nachlauf
  • Elektrik mit Siemens Komponenten
  • Schnellwechsel-Stahlhalter SWH 9-D
  • 1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Die Optimum Maschinen Germany GmbH produziert eine hochpräzise Maschine mit gehärteter Z-Achsen Führungsbahn, garantierter Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm und einer Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8. Die Maschine, mit den Abmessungen 4287 mm Länge, 1525 mm Breite und 1925 mm Höhe, verfügt über eine zweikanalige Sicherheitselektronik, Not-Halt-Einrichtung mit Fußbetätigung und eine elektrische Motorbremse. Sie wird mit Siemens Elektrik und einer LED Maschinenlampe geliefert und hat einen maximalen Drehzahlbereich von 1600 min¯¹.

Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 8020D

Attribute Details
Abmessungen und Gewichte Länge (Produkt) ca.: 4287 mm, Breite/Tiefe (Produkt) ca.: 1525 mm, Höhe (Produkt) ca.: 1925 mm, Gewicht (Netto) ca.: 3455 kg, Traglast: 1,4 t/m
Arbeitsbereiche Spitzenhöhe: 400 mm, Spitzenweite: 2050 mm, Umlaufdurchmesser über Maschinenbett: 800 mm, Umlaufdurchmesser in der Bettbrücke: 1035 mm, Umlaufdurchmesser über Planschlitten: 570 mm, Drehlänge in der Bettbrücke: 250 mm, Bettbreite: 400 mm
Ausstattung Digitale Positionsanzeige: DPA 31 Plus
Drehzahlbereich Anzahl der Drehzahlbereiche: 16, Drehzahlbereich: 25 – 1600 min¯¹
Eilgang Geschwindigkeit Eilgang Geschwindigkeit: 3800 mm/min, Erläuterung zu Eilgang: max. 5 min (30 min. Pause)
Elektrische Daten Abgabeleistung (Motorleistung): 11 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 12 kW
Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 150 W
Spindel Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8, Spindelbohrung: 105 mm, Stahlhalter Aufnahmehöhe max.: 32 mm, Spindelkonus: Ø 113 (Kegel 1:20) mm
Reitstock Reitstockaufnahme: MK 5, Reitstock Pinolenhub: 235 mm, Reitstock Pinolendurchmesser: 90 mm
Steigungen Steigung Metrisch: 0,45 – 120 mm/U, Anzahl der Steigungen Metrisch: 54, Steigung Zoll: 80 – 7/16 Gg/1″, Anzahl der Steigungen Zoll: 60, Steigung Diametral Pitch: 7/8 – 160, Anzahl der Steigungen Diametral Pitch: 42, Steigung Modulgewinde: 0,25 – 60 mm/U, Anzahl der Steigungen Modulgewinde: 46
Verfahrweg Verfahrweg Oberschlitten: 230 mm, Verfahrweg Planschlitten: 368 mm, Verfahrweg Bettschlitten: 1965 mm
Vorschub Vorschubbereich längs: 0,044 – 1,48 mm/U, Anzahl der Vorschübe längs: 25, Vorschubbereich plan: 0,022 – 0,74 mm/U, Anzahl der Vorschübe plan: 25
Zusätzliche Informationen
Gewicht 4005 kg
