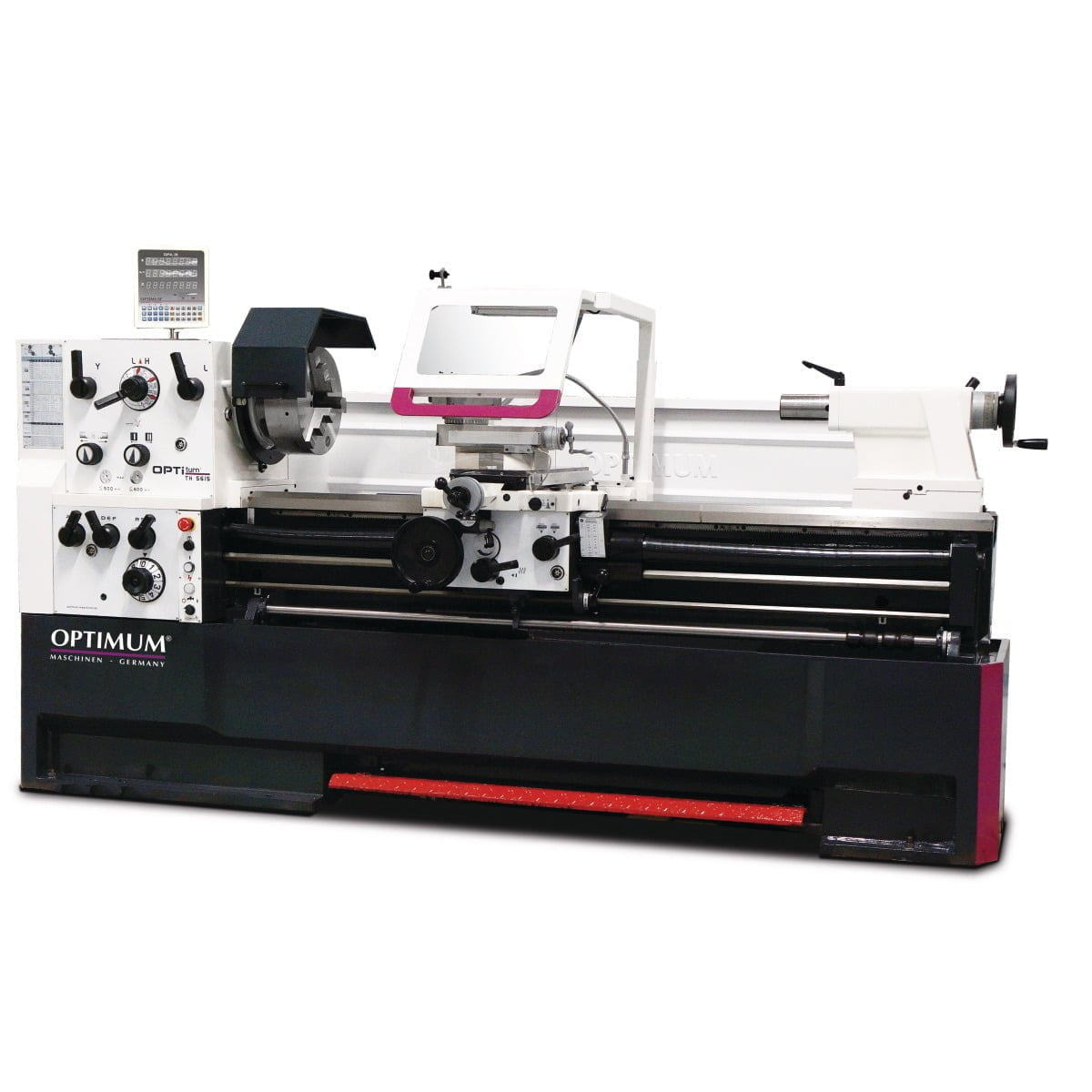

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 5615D

Statt: Ursprünglicher Preis war: 25.558,80 €Preis: Aktueller Preis ist: 24.919,83 €. inkl. MwSt

✓ Schwere, flexible Maschine

✓ Hohe Präzision und Wirtschaftlichkeit

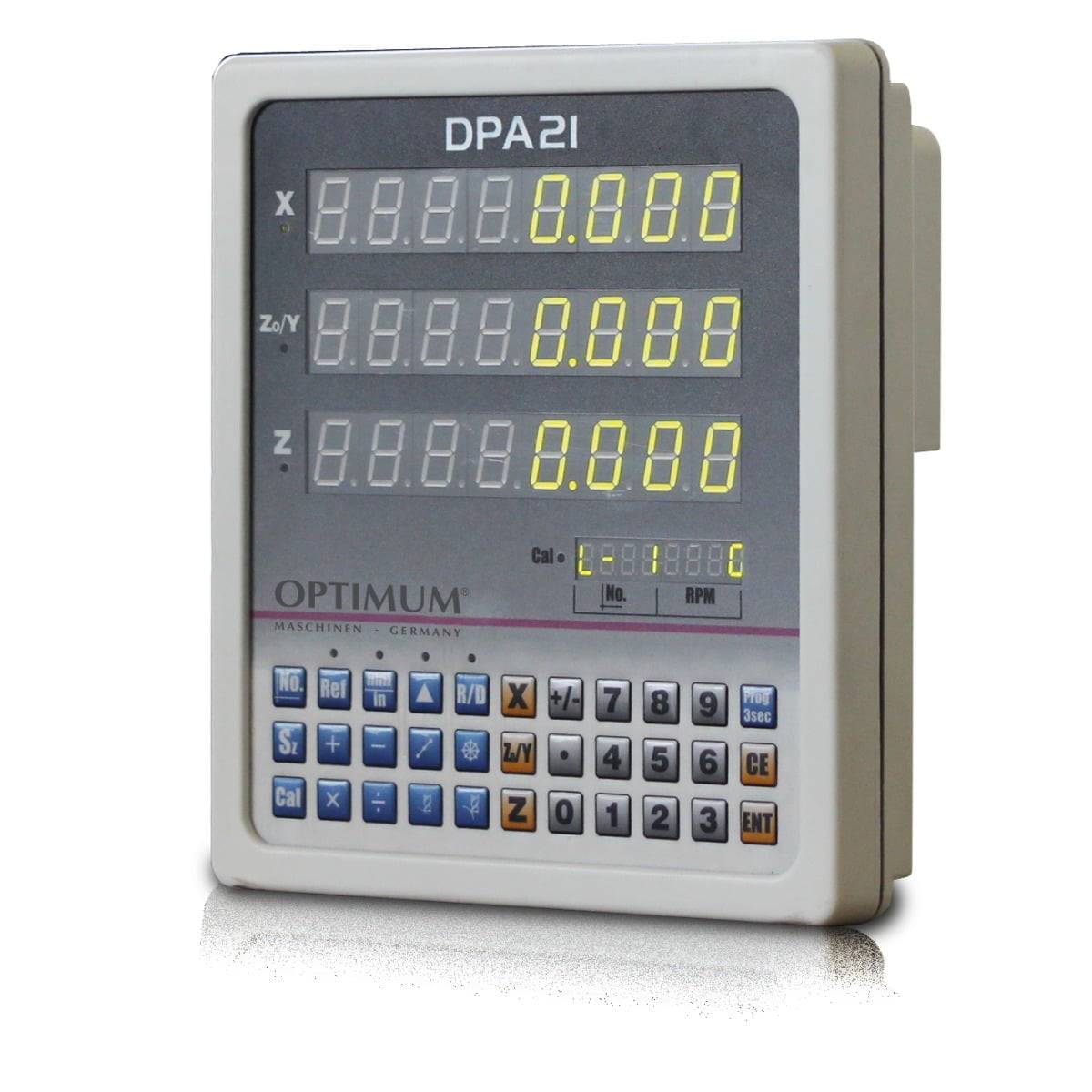

✓ Inklusive digitaler Positionsanzeige DPA 31 Plus

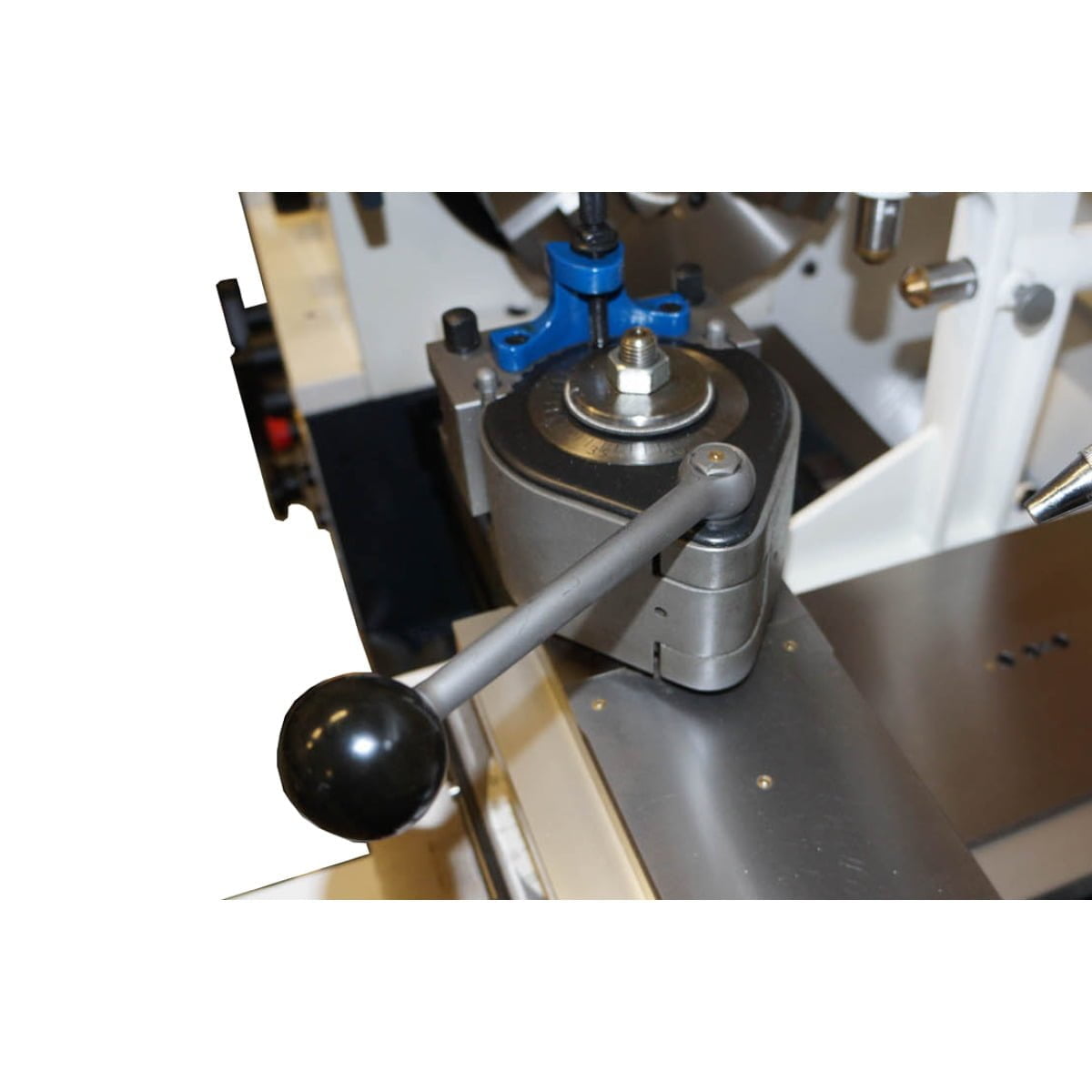

✓ Mit Schnellwechsel-Stahlhalter

✓ Hervorragende Qualität von Optimum Maschinen Germany GmbH

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Artikelnummer: 3462160 Kategorie:
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

Beschreibung

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 5615D

  • Gehärtete und geschliffene Z-Achsen Führungsbahn
  • Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
  • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
  • Leitspindelabdeckung
  • Präzise gearbeiteter Schlitten
  • Alle Führungen durch Keilleisten nachstellbar
  • Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar

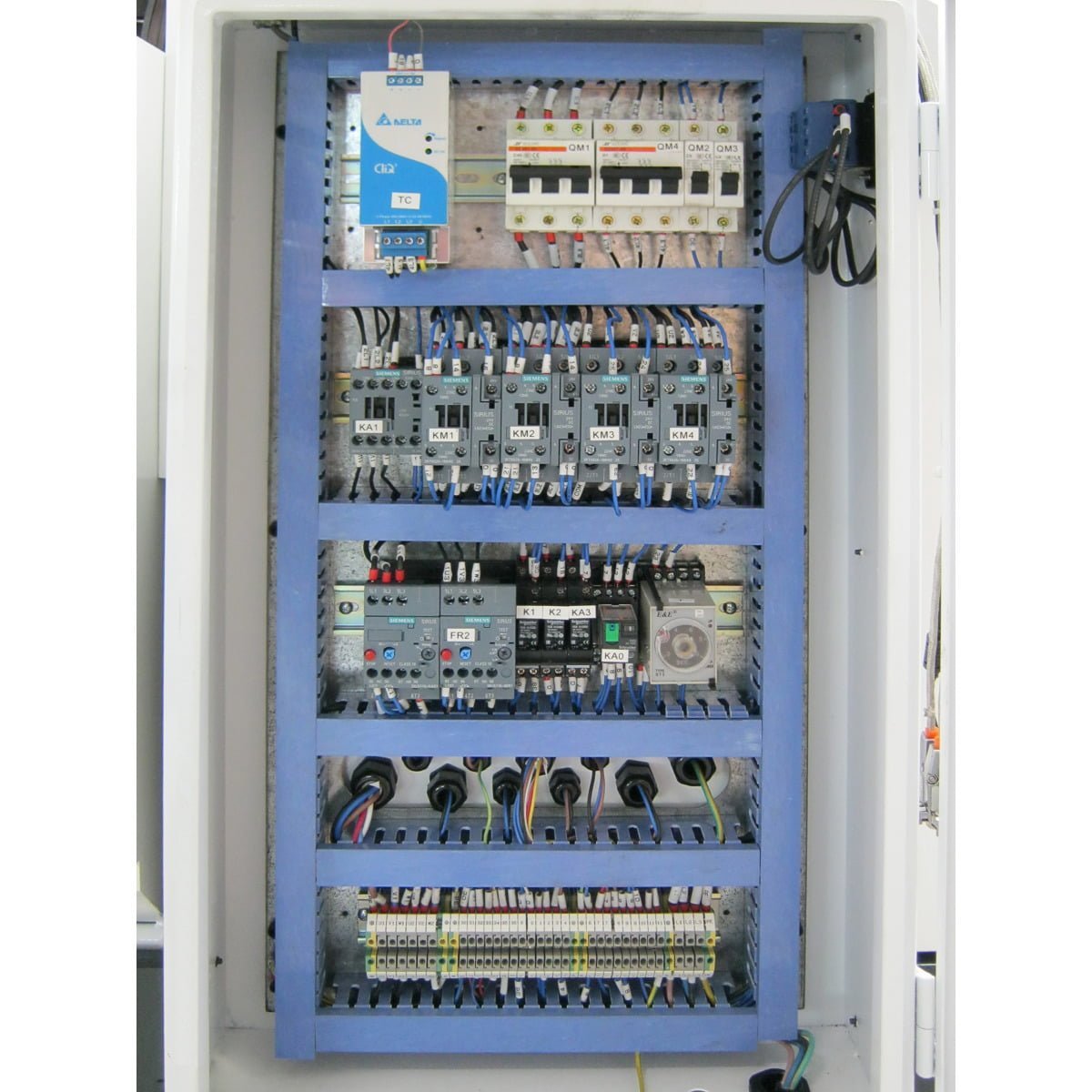

  • Zweikanalige Sicherheitselektronik
  • Zentralschmierung im Bettschlitten
  • Verstellbereich Oberschlitten ± 90°
  • Hauptspindel im Ölbad laufend
  • Wellen und Räder im Ölbad laufend
  • Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
  • Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
  • Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
  • Geschlossene Bauweise des Schnellschalt-Vorschubgetriebes
  • Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
  • Not-Halt Einrichtung mit Fußbetätigung
  • Reitstock zum Kegeldrehen ± 10 mm verstellbar
  • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
  • Energiekette für schonende Leitungs- und Schlauchführung
  • Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
  • Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
  • Skala der Gewindeuhr einstellbar

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Die Optimum Maschinen Germany GmbH bietet eine präzise gearbeitete Maschine mit gehärteter und geschliffener Z-Achsen Führungsbahn, Camlock DIN ISO 702-2 Nr. 8 Spindelaufnahme und garantierter Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm. Mit Abmessungen von 2950 mm Länge, 1150 mm Breite und 1650 mm Höhe, wiegt das Produkt etwa 2300 kg. Die Maschine verfügt zudem über eine digitale Positionsanziege DPA 31 Plus, ein Kühlschmiermittelsystem mit 125 W Leistung und einen Drehzahlbereich von 25 – 1600 min¯¹.

Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 5615D

Abmessungen und Gewichte Länge (Produkt) ca.: 2950 mm Breite/Tiefe (Produkt) ca.: 1150 mm Höhe (Produkt) ca.: 1650 mm Gewicht (Netto) ca.: 2300 kg
Arbeitsbereiche Spitzenhöhe: 280 mm Spitzenweite: 1420 mm Umlaufdurchmesser über Maschinenbett: 560 mm Umlaufdurchmesser in der Bettbrücke: 790 mm Umlaufdurchmesser über Planschlitten: 355 mm Drehlänge in der Bettbrücke: 170 mm Bettbreite: 350 mm
Ausstattung Digitale Positionsanzeige: DPA 31 Plus
Drehzahlbereich Anzahl der Drehzahlbereiche: 12 Drehzahlbereich: 25 – 1600 min¯¹
Elektrische Daten Abgabeleistung (Motorleistung): 7,5 kW Anschlussspannung: 400 V Netzfrequenz: 50 Hz Gesamt Anschlusswert: 8,5 kW
Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 125 W
Spindel Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8 Spindelbohrung: 80 mm Stahlhalter Aufnahmehöhe max.: 25 mm Spindelkonus: MK 7
Reitstock Reitstockaufnahme: MK 5 Reitstock Pinolenhub: 180 mm Reitstock Pinolendurchmesser: 75 mm
Steigungen Steigung Metrisch: 0,2 – 14 mm/U Anzahl der Steigungen Metrisch: 47 Steigung Zoll: 112 – 2 Gg/1″ Anzahl der Steigungen Zoll: 60 Steigung Diametral Pitch: 4 – 112 DPI Anzahl der Steigungen Diametral Pitch: 50 Steigung Modulgewinde: 0,1 – 7 mm/U Anzahl der Steigungen Modulgewinde: 34
Verfahrweg Verfahrweg Oberschlitten: 130 mm Verfahrweg Planschlitten: 316 mm Verfahrweg Bettschlitten: 1210 mm
Vorschub Vorschubbereich längs: 0,059 – 1,646 mm/U Anzahl der Vorschübe längs: 35 Vorschubbereich plan: 0,020 – 0,573 mm/U Anzahl der Vorschübe plan: 35
Zusätzliche Informationen
Gewicht 2690 kg
