Bernardo Schwerdrehmaschine APOLLO 1250 x 5000

✓ Verwindungssteifes, vibrationsarmes Maschinenbett

✓ Antrieb über hydraulische Kupplung

✓ Großdimensionierte, gehärtete Führungsbahnen

✓ Hochstabile Spindelkasten-Konstruktion

✓ Drehzahlbereich von 3,15 – 400 U/min

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Zum Vergleich hinzufügen

Zur Wunschliste hinzufügen

Artikelnummer: 9009468063429 Kategorie: Schwerdrehmaschine

Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

*Ich stimme zu, dass meine Angaben in diesem Kontaktformular zur Beantwortung meiner Anfrage verarbeitet werden. Weitere Informationen Datenschutzerklärung

+ =

Beschreibung
Zahlung & Versand

Beschreibung

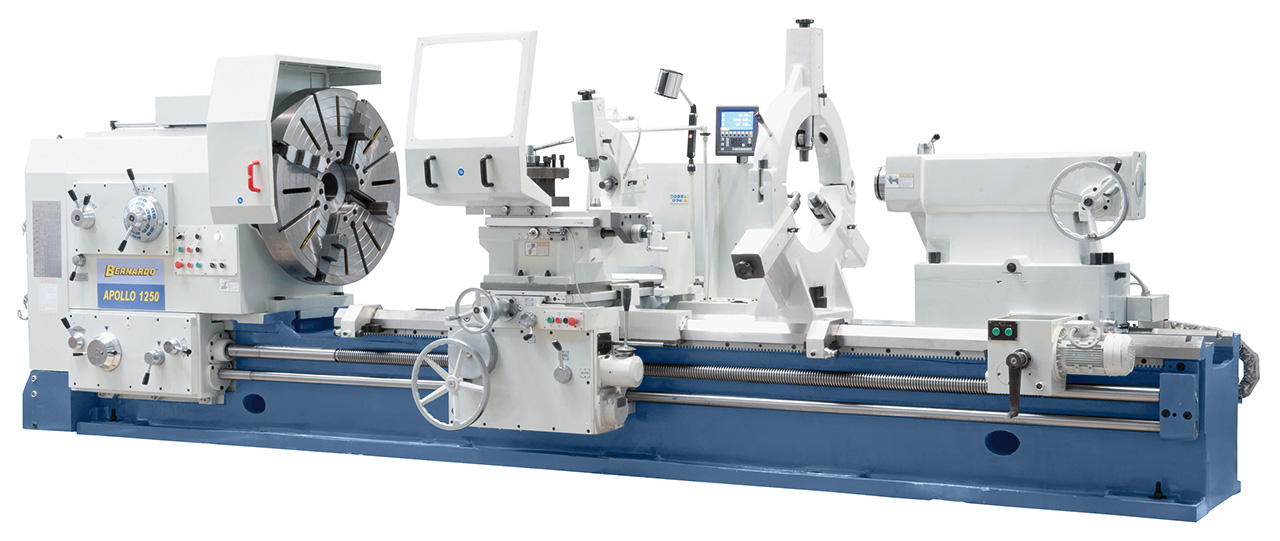

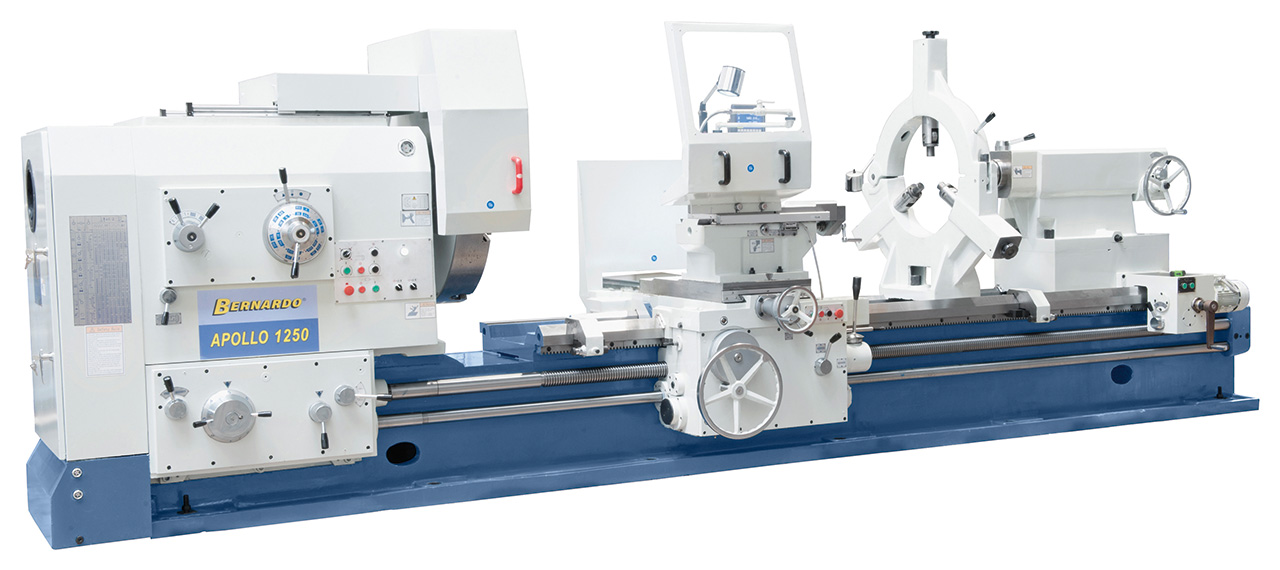

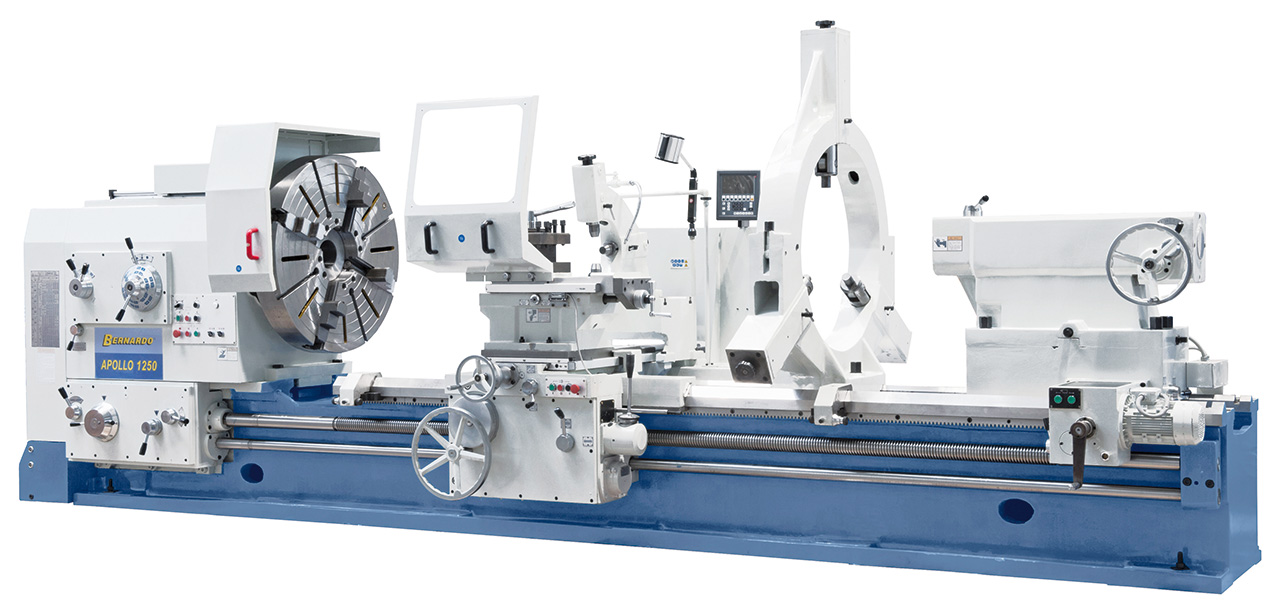

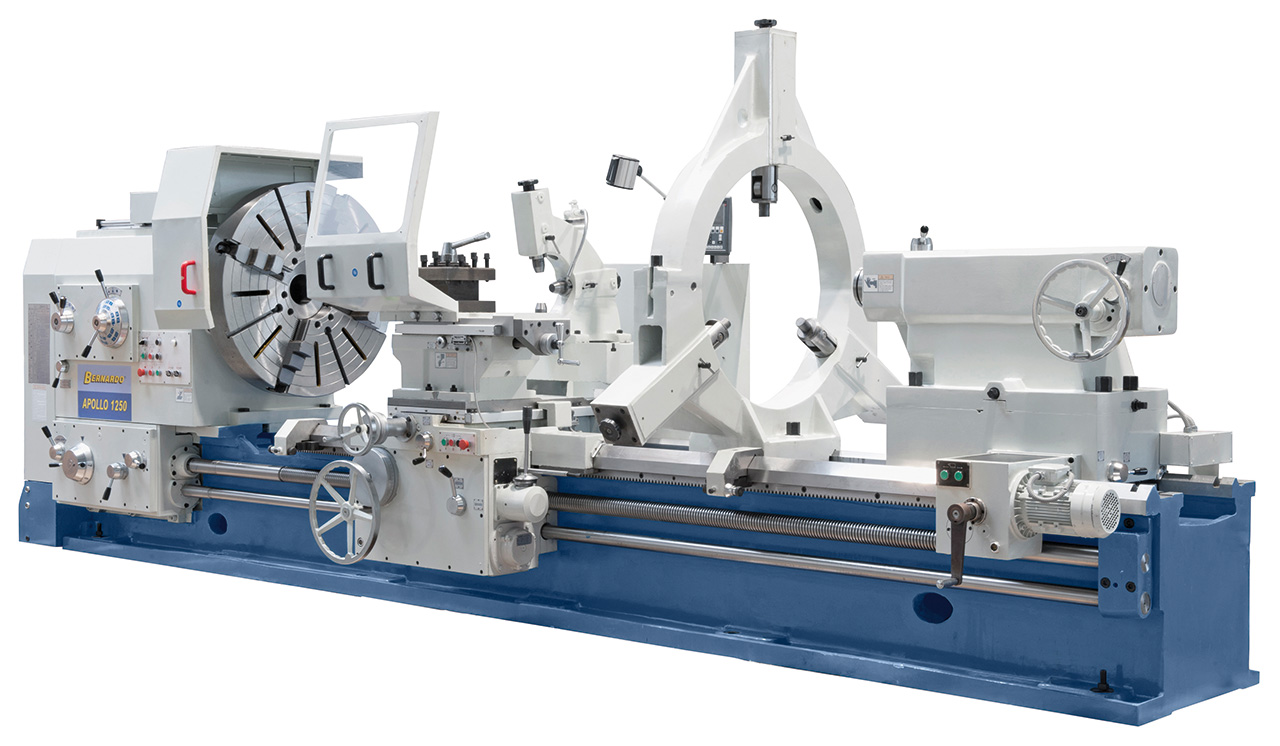

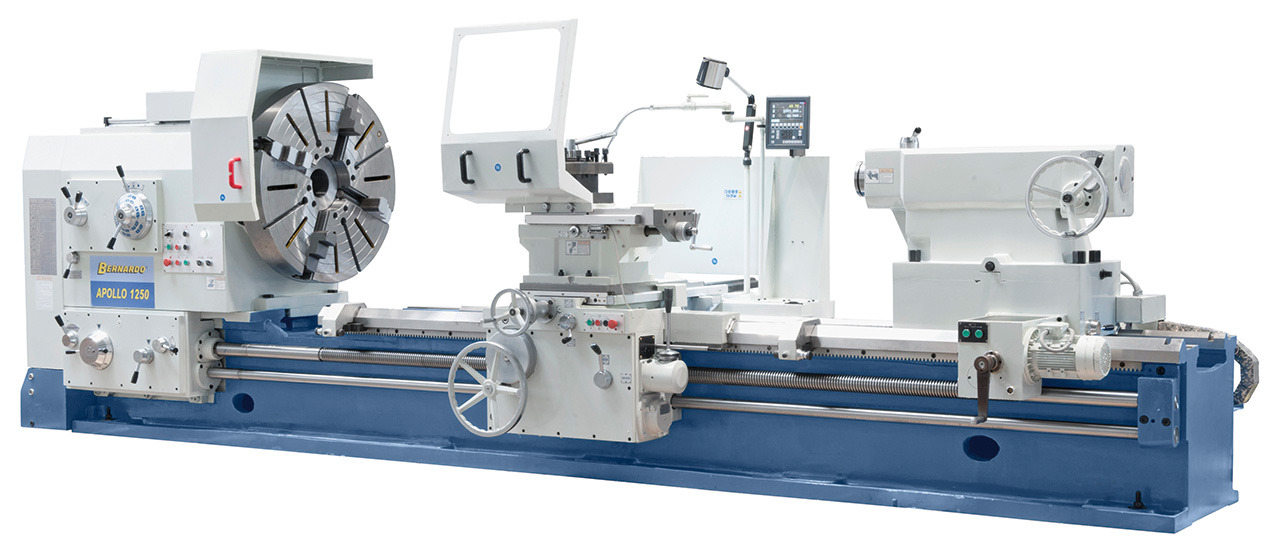

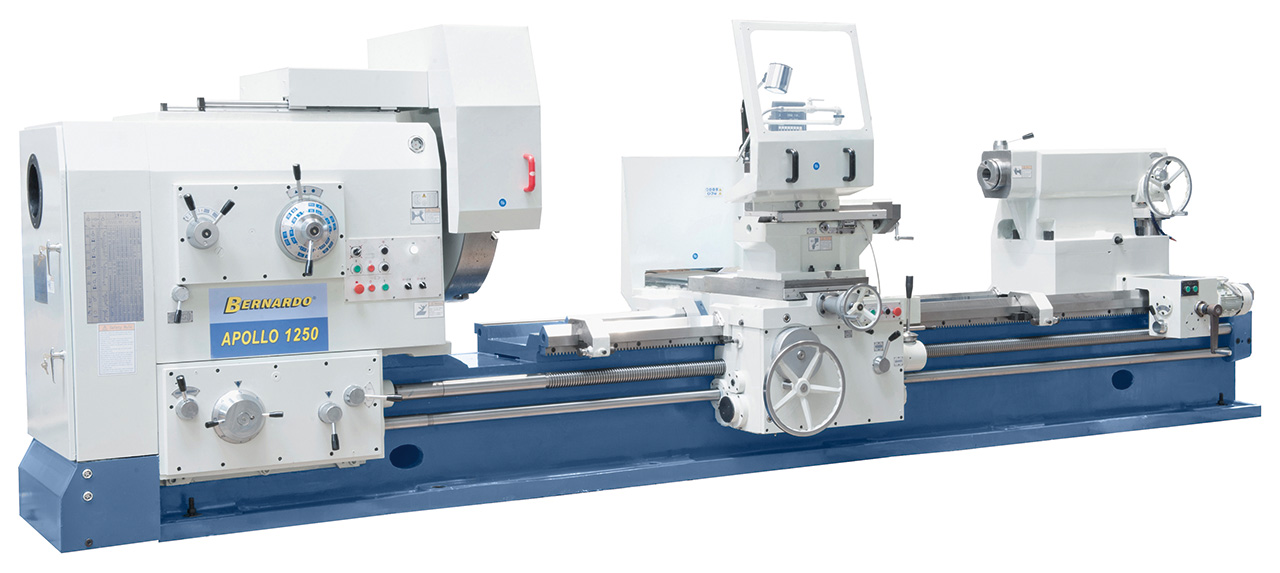

Bernardo APOLLO 1250 x 5000

Diese hochqualitative Drehmaschine mit Spitzenweite von 5000 mm und Drehdurchmesser von 1250 mm über Bett und 900 mm über Support bietet verfahrbare Achsen (x-Achse: 630 mm, z-Achse: 4800 mm, z1-Achse: 300 mm) und eine maximale Werkstückgewichtskapazität von 6000 kg. Mit einer Spindeldrehzahl von 3,15 – 400 U/min, einer Spindelbohrung von 130 mm und einer ISO A2-15 Spindelaufnahme sorgt sie für präzises und effizientes Arbeiten.

Eigenschaften Bernardo APOLLO 1250 x 5000

Das Maschinenbett ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
Die Übertragung der Drehbewegung (vorwärts / zurück) erfolgt über eine Antriebswelle mit hydraulischer Kupplung
Die großdimensionierten Führungsbahnen sind induktionsgehärtet und geschliffen

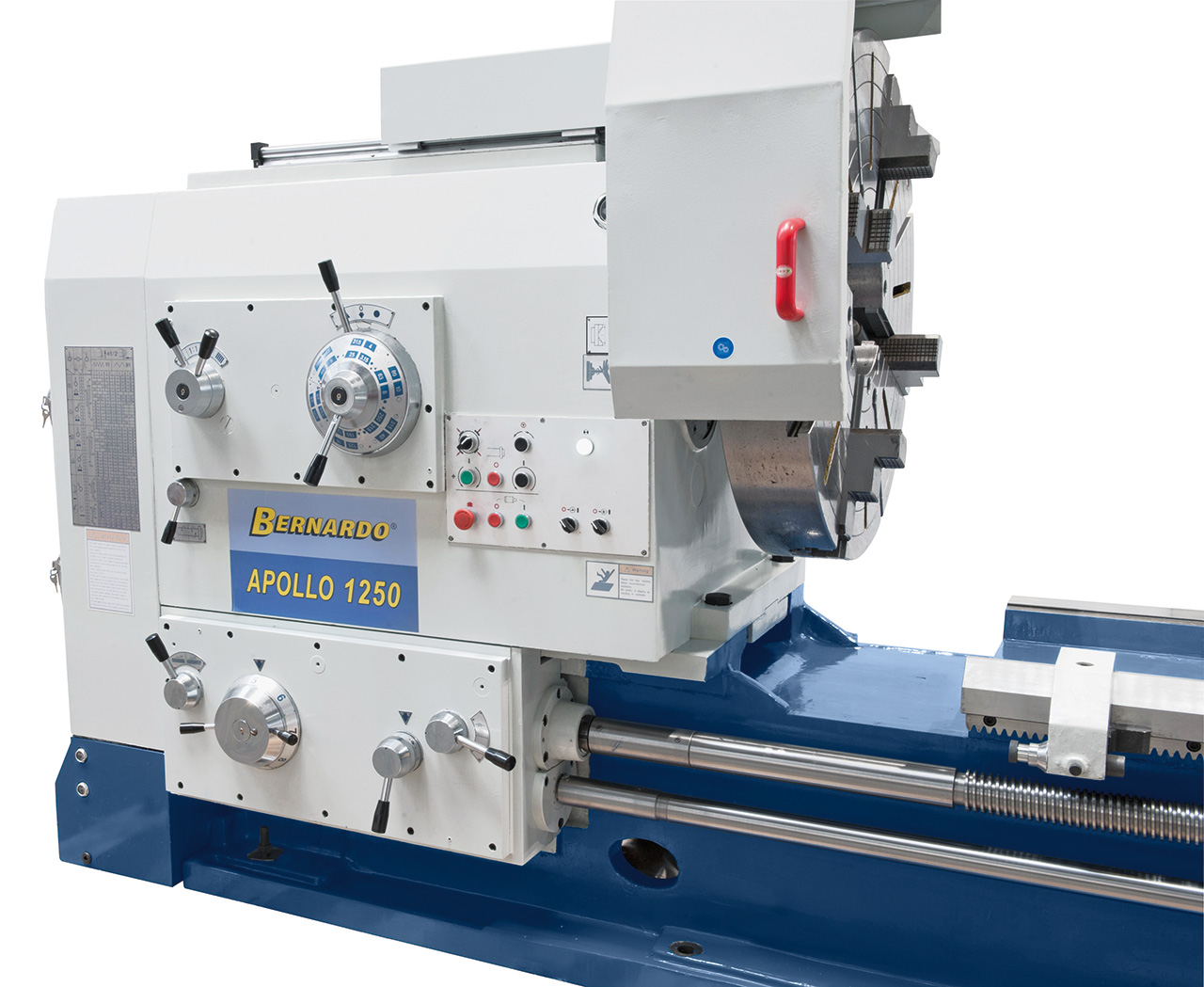

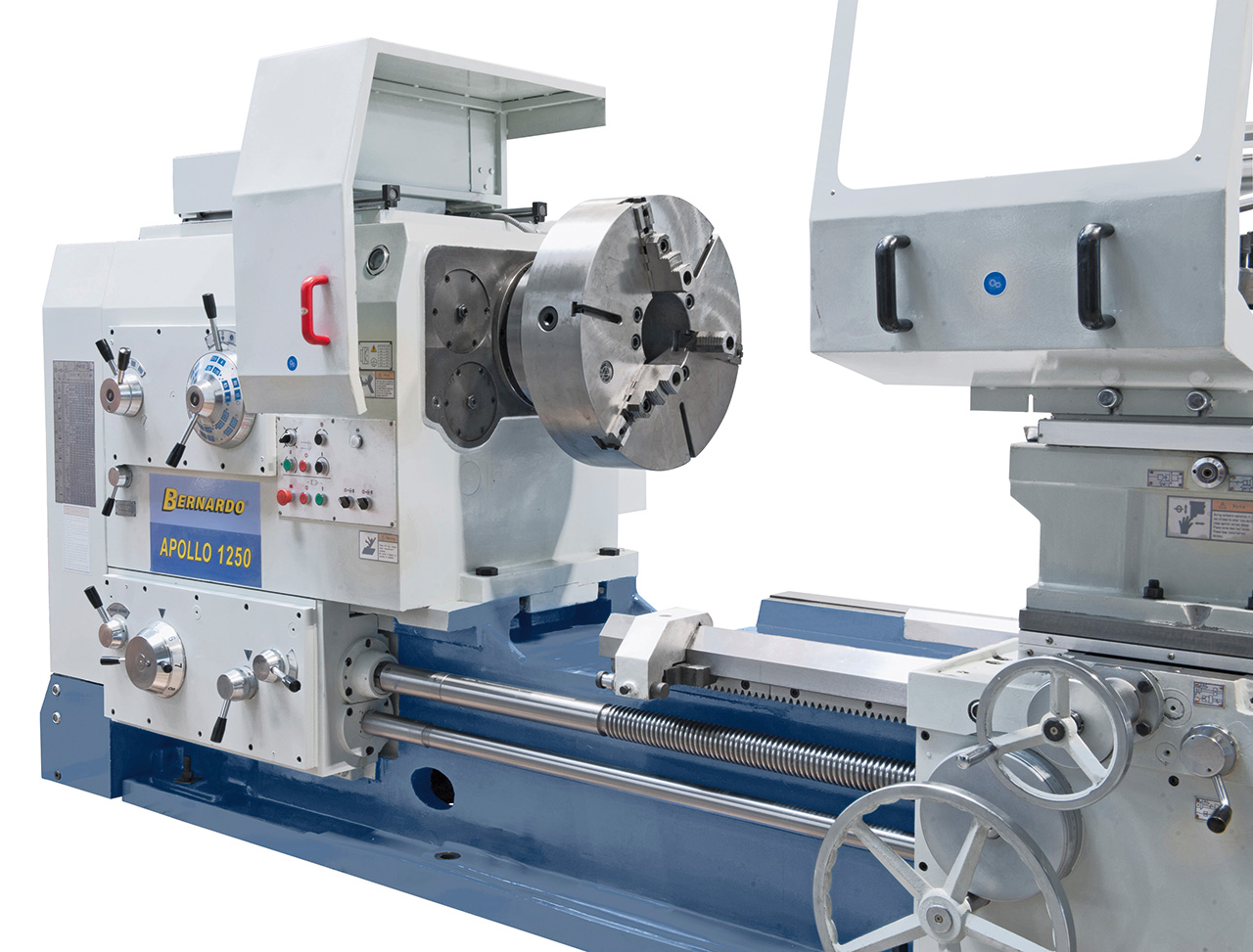

Der Spindelkasten aus Guss mit großer Wandstärke und kompakter Konstruktion garantiert Starrheit und Stabilität
Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
Für die Bearbeitung unterschiedlichster Werkstücke verfügt die Maschine über einen Drehzahlbereich von 3,15 – 400 U/min mit 36 Geschwindigkeiten
Sanftanlauf der Hauptspindel durch die mechanische Lamellenkupplung

Technische Spezifikationen Bernardo APOLLO 1250 x 5000

Spitzenweite	5000 mm
Drehdurchmesser
über Bett	1250 mm
über Support	900 mm
Verfahrwege
x-Achse	630 mm
z-Achse	4800 mm
z1-Achse	300 mm
Werkstückgewicht max.	6000 kg
Bettbreite	755 mm
Schwenkbereich Oberschlitten	± 180°
Spindeldrehzahlen (vorwärts / zurück)	(24) 3,15 – 315 / (12) 5 – 400 U/min
Spindelbohrung	130 mm
Spindelaufnahme	ISO A2-15
Vorschub
x-Achse \| z-Achse \| z1-Achse	0,064 – 12 mm/U \|0,032 – 6 mm/U \| 0,016 – 3 mm/U
Eilgang
x-Achse \| z-Achse	1870 mm/min \| 3740 mm/min
Gewindeschneiden
metrisch \| diametral	(45) 1 – 120 mm \| (42) 30 – 1/4 DP
Modul \| whitworth	(46) 0,5 – 60 mm \| (48) 0,5 – 60 GPZ
Reitstockpinolenkonus / Ø	metrisch 80 / 160 mm
Reitstockpinolenhub	300 mm
Reitstockquerverstellung	± 2,5 mm
Motorleistung	22 kW
Länge x Breite	8,1 x 1,88 m
Höhe	1,92 m
Gewicht ca.	13.350 kg

Lieferumfang

3-Achs-Digitalanzeige ES-12 V mit LCD-Display

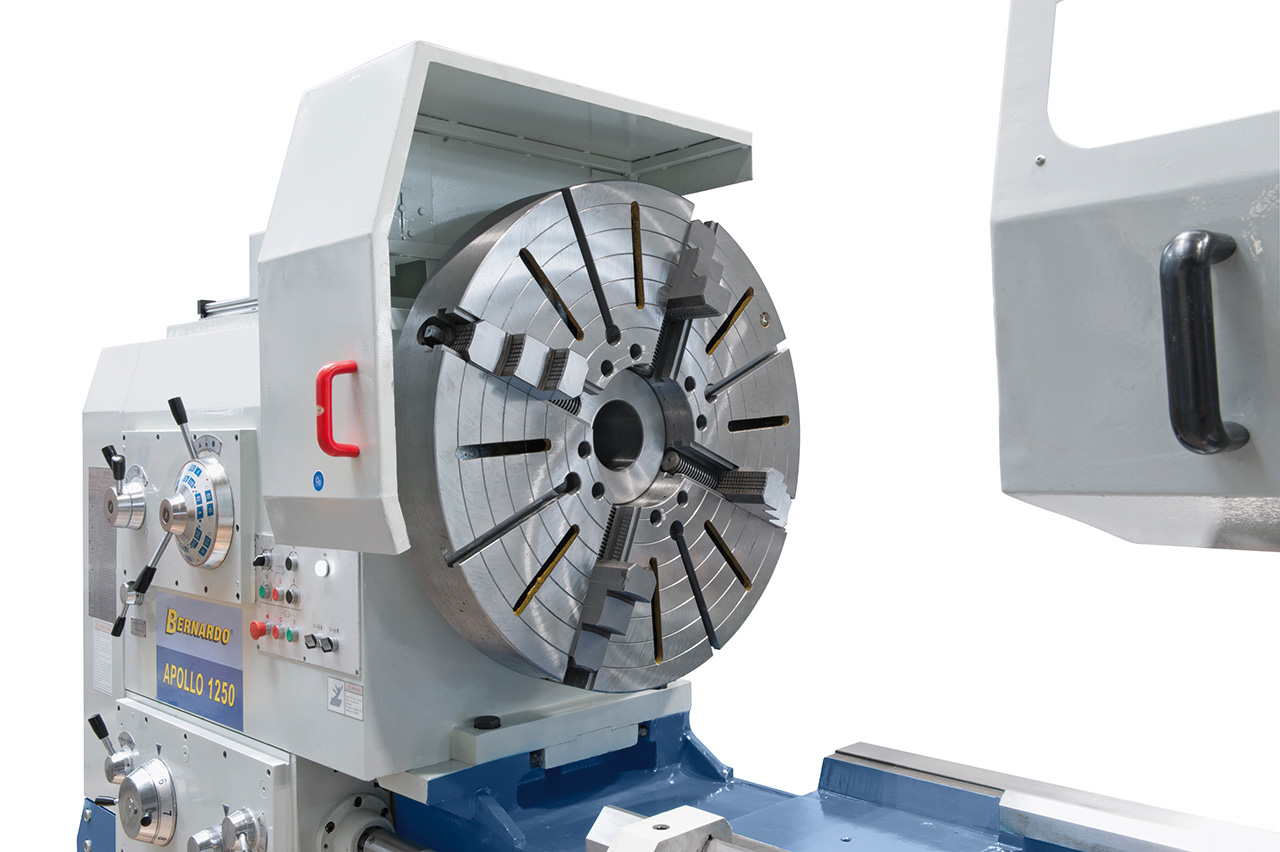

Planscheibe 1000 mm

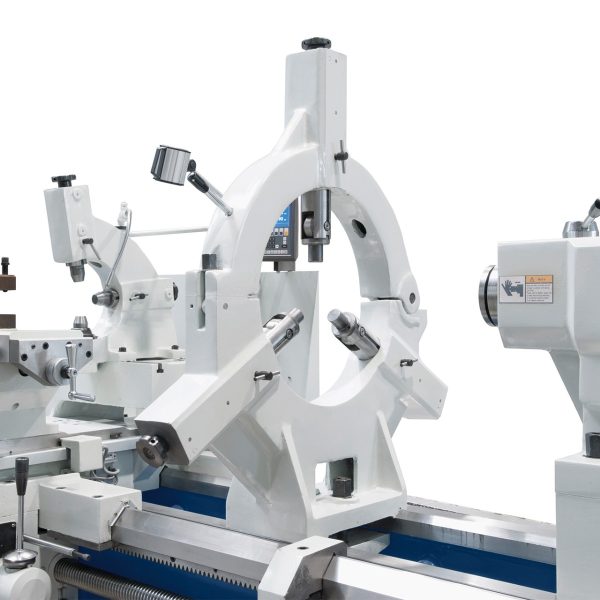

Feststehende Lünette – Durchlass diam. 50 – 590 mm
Mitlaufende Lünette – Durchlass diam. 50 – 220 mm
Motorischer Reitstock
Zentrierspitzen
Zentralschmierung
Erstbefüllung mit Shell Tellus 46
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Kühlmitteleinrichtung
LED-Maschinenleuchte
Reduzierhülsen
Fundamentschrauben
