Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 5216 – DPA 32-3

Statt: Ursprünglicher Preis war: 30.958,80 €Preis: Aktueller Preis ist: 30.184,83 €. inkl. MwSt

✓ Höchste technische Ausstattung

✓ Spitzenpräzision in der Anwendung

✓ Robuste und langlebige Konstruktion

✓ Hohe Zerspanleistung

✓ Inklusive Dreibacken-Drehfutter

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Artikelnummer: 4030635047503 Kategorie:
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

Beschreibung

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TX 5216 – DPA 32-3

  • Maschinenbett aus stark verripptem Guss
  • Einteiliger Maschinenunterbau aus Stahl
  • Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
  • Präzise gearbeiteter Schlitten
  • Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
  • Bettführungen gehärtet und präzisionsgeschliffen
  • Alle elektronischen Bedienelemente zentral zu erreichen
  • Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
  • Handräder entkoppelt und geprüft nach EN 23125
  • Zweikanalige Sicherheitselektronik
  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
  • Komplette Leit- und Zugspindelabdeckung
  • Komplette Ausleuchtung des Arbeitsraumes
  • Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
  • Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
  • Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
  • Servicefreundliche herausnehmbare Rückwand
  • Keine Wechselräder nötig
  • Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
  • Elektronisch gebremster Motor
  • Elektronische Vorschubabschaltung der Z-Achse
  • Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
  • Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
  • Dreibacken-Drehfutter im Standard Lieferumfang
  • Große Spindelborung

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Die Optimum Maschinen Germany GmbH stellt eine robuste Maschine mit einem stark verrippten Gussbett und einem einteiligen Stahlunterbau her, die durch ihre hohe Steifigkeit und Präzision überzeugt. Sie verfügt über eine gehärtete und präzisionsgeschliffene Bettführung, ein elektronisch gebremster Motor und eine komplette Leit- und Zugspindelabdeckung. Mit ihren Abmessungen von 3016 mm Länge, 1270 mm Breite und 2217 mm Höhe ist sie ideal für anspruchsvolle Arbeiten geeignet. Mit ihrer großen Spindelbohrung und dem Dreibacken-Drehfutter im Standardlieferumfang bietet sie eine hohe Flexibilität und Effizienz bei der Arbeit.

Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TX 5216 – DPA 32-3

Abmessungen und Gewichte Länge (Produkt) ca.: 3016 mm Breite/Tiefe (Produkt) ca.: 1270 mm Höhe (Produkt) ca.: 2217 mm Gewicht (Netto) ca.: 2470 kg
Arbeitsbereiche Spitzenhöhe: 260 mm Spitzenweite: 1600 mm Umlaufdurchmesser über Maschinenbett: 520 mm Umlaufdurchmesser über Planschlitten: 324 mm Drehlänge in der Bettbrücke: 780 mm Bettbreite: 350 mm
Ausstattung Digitale Positionsanzeige: DPA 32
Drehzahlbereich Anzahl der Drehzahlbereiche: 12 Drehzahlbereich: 30 – 1500 min¯¹
Elektrische Daten Abgabeleistung (Motorleistung): 5,5 kW Anschlussspannung: 400 V Netzfrequenz: 50 Hz Gesamt Anschlusswert: 6,1 kW
Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
Spindel Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8 Spindelbohrung: 80 mm Spindelkonus: MK7
Reitstock Reitstockaufnahme: MK5 Reitstock Pinolenhub: 180 mm Reitstock Pinolendurchmesser: 72 mm
Steigungen Steigung Metrisch: 0,5 – 15 mm/U Anzahl der Steigungen Metrisch: 55 Steigung Zoll: 60 – 2 Gg/1″ Anzahl der Steigungen Zoll: 55 Steigung Diametral Pitch: 120 – 4 Gg/π Anzahl der Steigungen Diametral Pitch: 55 Steigung Modulgewinde: 0,25 – 7,5 mm x π Anzahl der Steigungen Modulgewinde: 55
Verfahrweg Verfahrweg Oberschlitten: 170 mm Verfahrweg Planschlitten: 350 mm Verfahrweg Bettschlitten: 1400 mm
Vorschub Vorschubbereich längs: 0,05 – 1,5 mm/U Anzahl der Vorschübe längs: 55 Vorschubbereich plan: 0,025 – 0,75 mm/U Anzahl der Vorschübe plan: 55
Zusätzliche Informationen
Gewicht 2550 kg
Zahlung & Versand

Lieferbedingungen

Nach Erhalt der Bestellung wird Ihre Bestellung sofort von unserem Team bearbeitet.  Bei einer Bestellung im Onlineshop können Sie die Lieferung an eine von Ihnen genannte Adresse auswählen. Derzeit liefern wir nur innerhalb der Europäischen Union.

Kosten der Lieferung


Österreich und Deutschland

Die entstehenden Versandkosten werden bei TTOOLS durch Kombination verschiedener Merkmale wie z.B.: Größe, Gewicht, Manipulationsaufwand (Sperrgut) und Entfernung berechnet. Der Preis der Versandkosten wird für jeden Artikel beim Bestellvorgang und nach Abschluss der Bestellung angezeigt.


EU

Paketversand: auf Anfrage

Spedition: auf Anfrage


Lieferung durch unsere eigenen Lieferanten:

Bei Lieferung erfolgt die Zustellung bis zur Bordsteinkante.  Der Kunde hat für Zugänglichkeit des Lieferortes Sorge zu tragen. Im Falle einer unzustellbaren Lieferung müssen wir die entstandenen Kosten für weitere Zustellversuche weiterverrechnen.

Im Falle einer Rücksendung kontaktieren Sie bitte unbedingt vorab unseren Kundendienst. Rücksendungen an unsere Büroadresse können weder entgegengenommen, noch vergütet werden.



Die Frist ist gewahrt, wenn Sie die Waren vor Ablauf der Frist von vierzehn Tagen absenden. Sie tragen die unmittelbaren Kosten der Rücksendung der Waren. Im Falle von Großgeräten und nicht paketversandfähigen Waren, kontaktieren Sie bitte vor der Rücksendung den Kundendienst von Ttools unter office@ttools-shop.de oder unter der Telefonnummer +43 (0) 1 321 0017, damit die Rücksendung organisiert werden kann. Die Kosten für die Rücksendung der Ware sind von Ihnen zu tragen bzw. zu ersetzen. Darunter sind die Transportkosten zu verstehen und zwar auch dann, wenn die Zustellung gratis erfolgte. Ttools ist dabei immer bemüht den für den Kunden günstigsten Rücktransport zu organisieren.

Haben Sie Fragen, die unsere Lieferservice Abteilung nicht beantworten konnte?

Dann können Sie uns telefonisch von MO-DO zwischen 7:30 bis 18:00 Uhr, und FR von 7:30 bis 15:00 unter der Tel. Nummer +43 (0) 1 321 0017  erreichen. Gerne können Sie uns eine E-Mail an office@ttools-shop.de senden.

Optionales Zubehör …

Optimum Mitlaufende Lünette Durchlass 15 – 125 mm für TX5216

Statt: Ursprünglicher Preis war: 292,42 €Preis: Aktueller Preis ist: 271,53 €. inkl. MwSt

Optimum Zentrierbohrer-Satz 10tlg. 0,75-4,5 mm HSS

Statt: Ursprünglicher Preis war: 63,90 €Preis: Aktueller Preis ist: 57,05 €. inkl. MwSt

Optimum Aufspannscheibe Ø 480 mm Camlock DIN ISO 702-2 Nr. 8

Statt: Ursprünglicher Preis war: 398,40 €Preis: Aktueller Preis ist: 369,94 €. inkl. MwSt

Optimum Spannblock-Satz 20-05

Statt: Ursprünglicher Preis war: 166,98 €Preis: Aktueller Preis ist: 155,05 €. inkl. MwSt

Optimum Drehmeißel-Satz HM 20 mm, 5-teilig

Statt: Ursprünglicher Preis war: 193,55 €Preis: Aktueller Preis ist: 179,73 €. inkl. MwSt

Optimum Innengewindedrehstahl-Satz 5-teilig

Statt: Ursprünglicher Preis war: 190,48 €Preis: Aktueller Preis ist: 176,88 €. inkl. MwSt

Optimum Mitlaufende Zentrierspitze MK 3

Statt: Ursprünglicher Preis war: 211,95 €Preis: Aktueller Preis ist: 196,81 €. inkl. MwSt

Optimum Spannzangenfutter 5C – Nr. 8

Statt: Ursprünglicher Preis war: 906,00 €Preis: Aktueller Preis ist: 860,70 €. inkl. MwSt

Optimum Spannzangen-Satz SPZ 5C

Statt: Ursprünglicher Preis war: 252,83 €Preis: Aktueller Preis ist: 234,77 €. inkl. MwSt

Optimum Vibrationsdämpfer-Maschinenfuß SE 85

Statt: Ursprünglicher Preis war: 92,06 €Preis: Aktueller Preis ist: 85,49 €. inkl. MwSt

Optimum Drehmeißel-Satz HM 20 mm, 5-teilig

Statt: Ursprünglicher Preis war: 207,86 €Preis: Aktueller Preis ist: 193,01 €. inkl. MwSt

Optimum Drehmeißel-Satz HM 25 mm, 5-teilig

Statt: Ursprünglicher Preis war: 244,65 €Preis: Aktueller Preis ist: 227,18 €. inkl. MwSt

Optimum Mitlaufende Zentrierspitze MK 5

Statt: Ursprünglicher Preis war: 384,89 €Preis: Aktueller Preis ist: 357,40 €. inkl. MwSt

Optimum Feststehende Lünette Durchlass 160 – 285 mm für TX 5216

Statt: Ursprünglicher Preis war: 670,80 €Preis: Aktueller Preis ist: 637,26 €. inkl. MwSt

Optimum Feststehende Lünette Durchlass 10 – 185 mm für TX5216

Statt: Ursprünglicher Preis war: 418,80 €Preis: Aktueller Preis ist: 397,86 €. inkl. MwSt

Optimum Mitlaufende Zentrierspitze MK 5

Statt: Ursprünglicher Preis war: 103,31 €Preis: Aktueller Preis ist: 95,93 €. inkl. MwSt

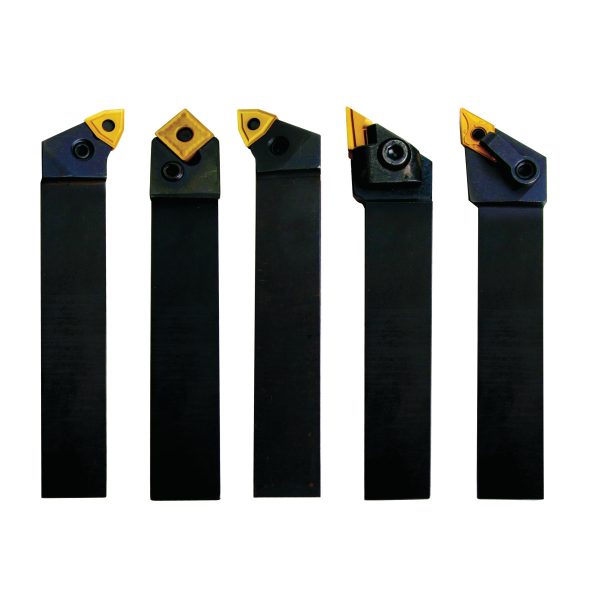

Optimum Drehmeißel-Satz HM 25 mm, 5-teilig
