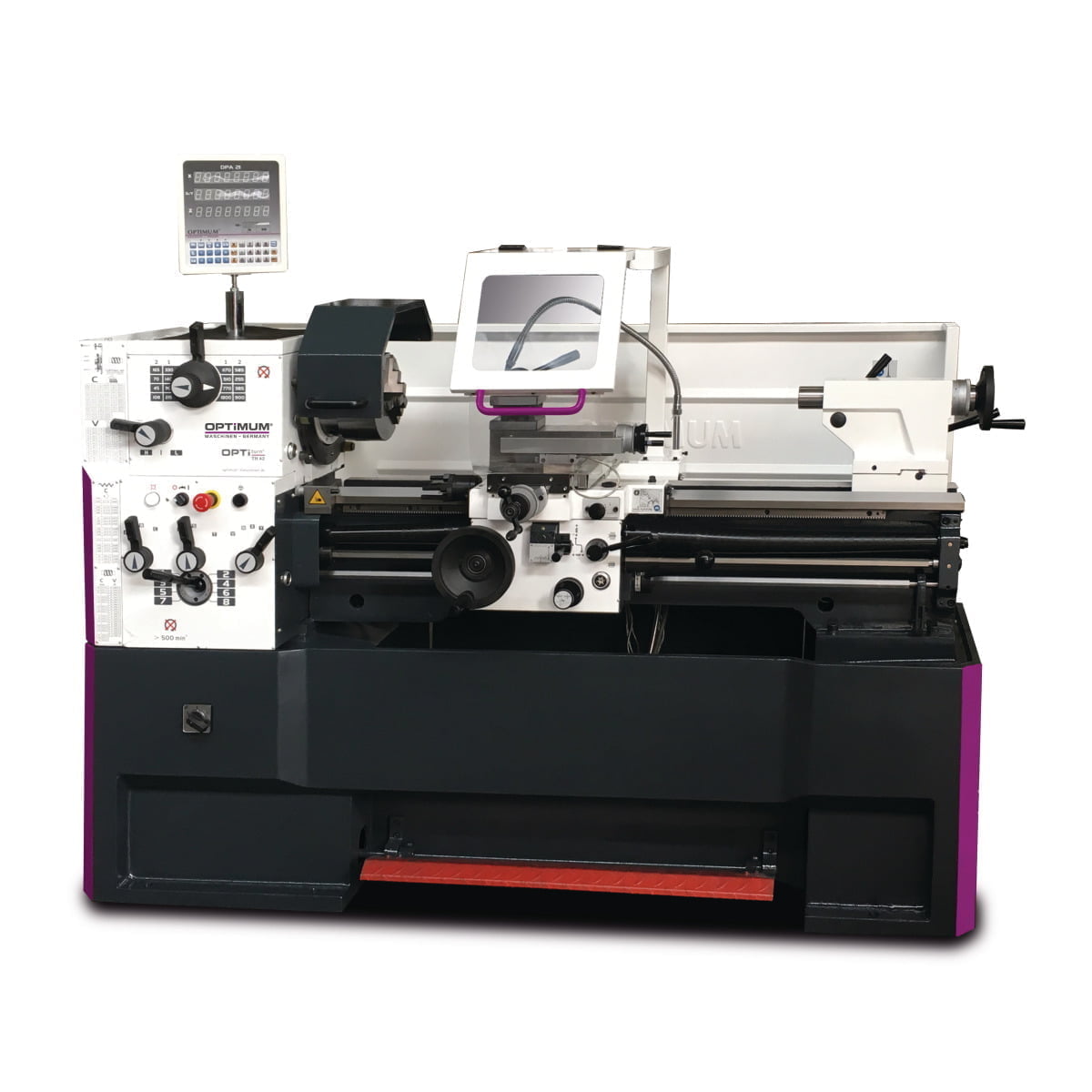

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4215D

Statt: Ursprünglicher Preis war: 17.278,80 €Preis: Aktueller Preis ist: 16.846,83 €. inkl. MwSt

✓ Präzise Maschine mit DPA 31Plus

✓ Ausgereifte Technik, komplette Ausstattung

✓ Leicht bedienbar

✓ Ideal für präzise Arbeiten

✓ Hergestellt von Optimum Maschinen Germany

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Artikelnummer: 3462070 Kategorie:
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

Beschreibung

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4215D

  • Gehärtete und geschliffene Z-Achsen Führungsbahn
  • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
  • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
  • Leitspindelabdeckung
  • Präzise gearbeiteter Schlitten
  • Alle Führungen durch Keilleisten nachstellbar
  • Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
  • Zweikanalige Sicherheitselektronik
  • Zentralschmierung im Bettschlitten
  • Verstellbereich Oberschlitten ± 90°
  • Hauptspindel im Ölbad laufend
  • Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
  • Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 – 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z-Achse
  • Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
  • Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
  • Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
  • Not-Halt Einrichtung mit Fußbetätigung
  • Vierfach-Stahlhalter

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Die Optimum Maschinen Germany GmbH bietet eine hochpräzise Führungsbahn mit einer Rundlaufgenauigkeit von besser als 0,015 mm und einer Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6. Die Maschine hat eine Länge von 2440 mm, eine Breite von 915 mm, eine Höhe von 1375 mm und wiegt 1340 kg. Sie verfügt über eine digitale Positionsanzeige DPA 31 Plus und arbeitet mit einer Motorleistung von 4,5 kW bei einer Anschlussspannung von 400 V. Die Maschine bietet einen Drehzahlbereich von 45 bis 1800 min-1 und hat einen Kühlmittelpumpenleistung von 100 W.

Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4215D

Abmessungen und Gewichte Länge (Produkt) ca.: 2440 mm Breite/Tiefe (Produkt) ca.: 915 mm Höhe (Produkt) ca.: 1375 mm Gewicht (Netto) ca.: 1340 kg
Arbeitsbereiche Spitzenhöhe: 210 mm Spitzenweite: 1500 mm Umlaufdurchmesser über Maschinenbett: 420 mm Umlaufdurchmesser in der Bettbrücke: 590 mm Umlaufdurchmesser über Planschlitten: 250 mm Drehlänge in der Bettbrücke: 260 mm Bettbreite: 250 mm
Ausstattung Digitale Positionsanzeige: DPA 31 Plus
Drehzahlbereich Anzahl der Drehzahlbereiche: 16 Drehzahlbereich: 45 – 1800 min-1
Elektrische Daten Abgabeleistung (Motorleistung): 4,5 kW Anschlussspannung: 400 V Netzfrequenz: 50 Hz Gesamt Anschlusswert: 4,6 kW
Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
Spindel Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6 Spindelbohrung: 52 mm Stahlhalter Aufnahmehöhe max.: 20 mm Spindelkonus: MK 6
Reitstock Reitstockaufnahme: MK 4 Reitstock Pinolenhub: 120 mm Reitstock Pinolendurchmesser: 50 mm
Steigungen Steigung Metrisch: 0,2 – 14 mm/U Anzahl der Steigungen Metrisch: 39 Steigung Zoll: 72 – 2 Gg/1″ Anzahl der Steigungen Zoll: 45 Steigung Diametral Pitch: 8 – 44 Anzahl der Steigungen Diametral Pitch: 21 Steigung Modulgewinde: 0,3 – 3,5 mm/U Anzahl der Steigungen Modulgewinde: 18
Verfahrweg Verfahrweg Oberschlitten: 140 mm Verfahrweg Planschlitten: 230 mm Verfahrweg Bettschlitten: 1280 mm
Vorschub Vorschubbereich längs: 0,05 – 1,7 mm/U Anzahl der Vorschübe längs: 17 Vorschubbereich plan: 0,025 – 0,85 mm/U Anzahl der Vorschübe plan: 17
Zusätzliche Informationen
Gewicht 1565 kg
