Trotec Radialventilator TFV 100 Ex
Die richtige Belüftung ist essentiell für ein angenehmes Arbeitsklima und aus Arbeitsschutzgründen sowie behördlichen Vorgaben häufig zwingend erforderlich. Sie dient der Abführung schädlicher Stoffe wie Farb- bzw. Lackdämpfe, Schweißrauch, Staubteilchen, Kohlenmonoxid, Stickoxid, Kohlendioxid und Wasserdampf.
Der TFV 100 Ex ist die optimale Ventilator-Lösung für alle Lüftungsanwendungen in Ex-Schutzzonen mit hohem Gegendruck. Im Gegensatz zu Axialventilatoren fördert dieser leistungsstarke Radialventilator die Luft senkrecht zur Laufradachse nach dem Prinzip einer Zentrifuge.
Der nach ATEX-Richtlinie 2014/34/EU ausgeführte Radialventilator ist in ein robustes, pulverbeschichtetes Stahlgehäuse mit hochbeständiger Zwei-Komponenten-Lackierung integriert. Dies macht ihn äußerst widerstandsfähig gegen aggressive Umgebungsbedingungen. Optional sind alle gewünschten Stahlsorten lieferbar.
Neben der rahmenlosen Standardversion kann der TFV 100 Ex auf Wunsch auch inklusive zusätzlichem Rahmengestell aus verzinktem Stahl und mit robusten Transportrollen geliefert werden. Dies bietet ein Höchstmaß an Mobilität und eignet sich optimal für Einsätze an häufig wechselnden Standorten.

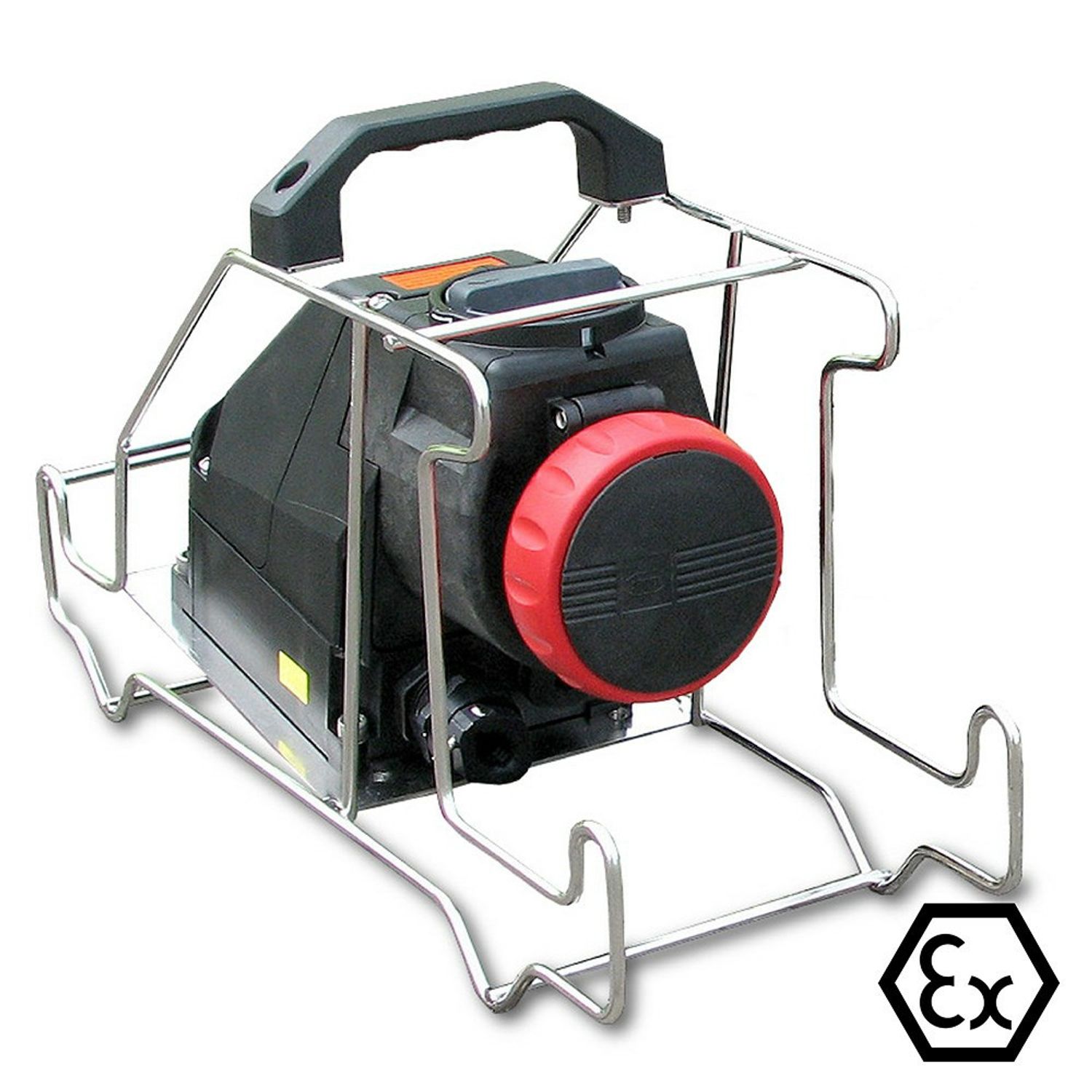

Schalter, Kabel und Stecker des TFV 100 Ex sind für den Einsatz unter Explosionsgefahr zugelassen. Für Anschlussverlängerungen können passende Kupplungsstecker geliefert werden, die für den Einsatz in den Zonen 1, 2, 21 und 22 zugelassen sind.
Unter Explosionsschutz versteht man den Schutz vor der Entstehung von Explosionen und deren Auswirkungen. Der Explosionsschutz umfasst gesetzliche Bestimmungen wie die ATEX-Direktiven der Europäischen Union. Bitte informieren Sie sich über den Einsatz von Ex-geschützten Ventilatoren bei unseren Servicemitarbeitern!

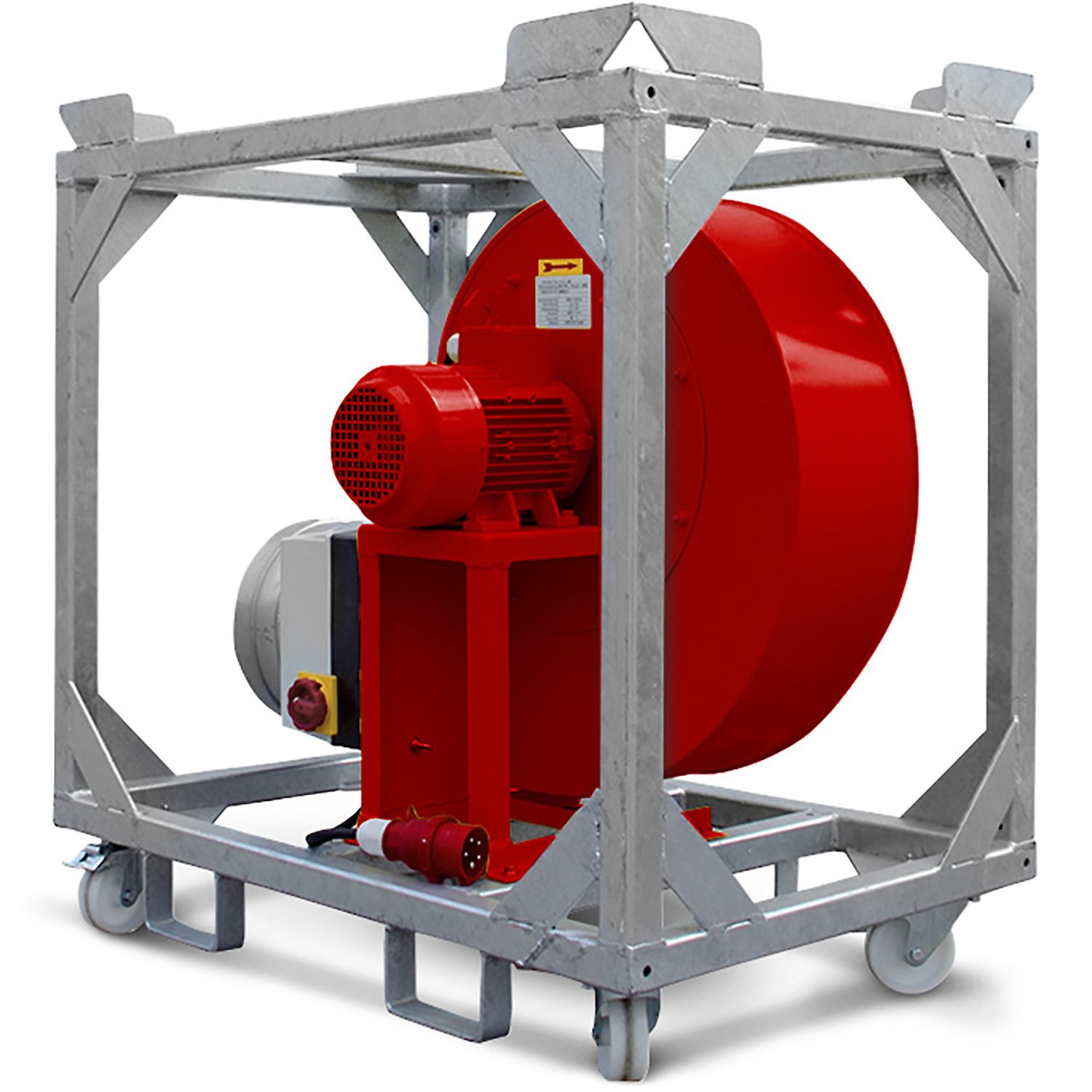

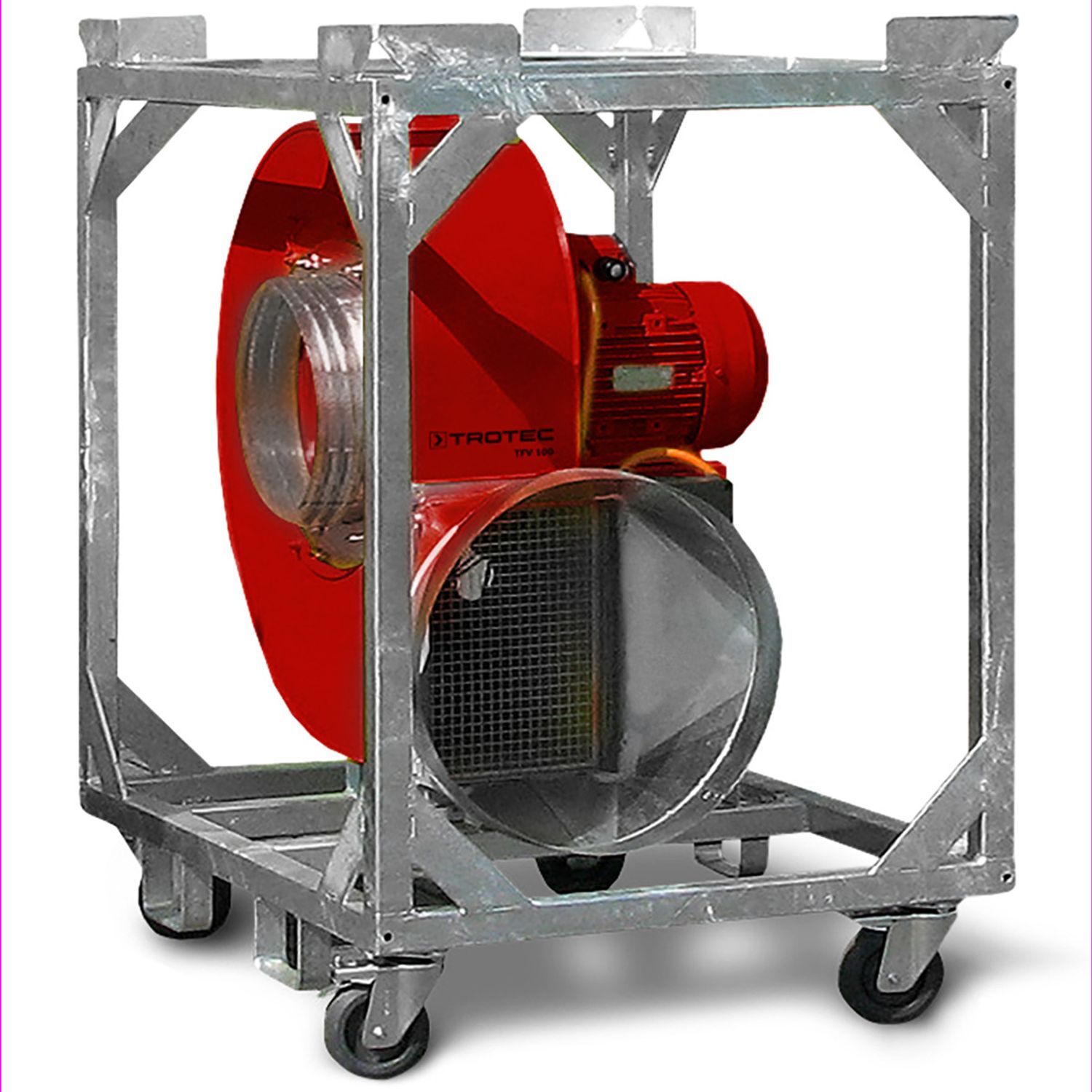

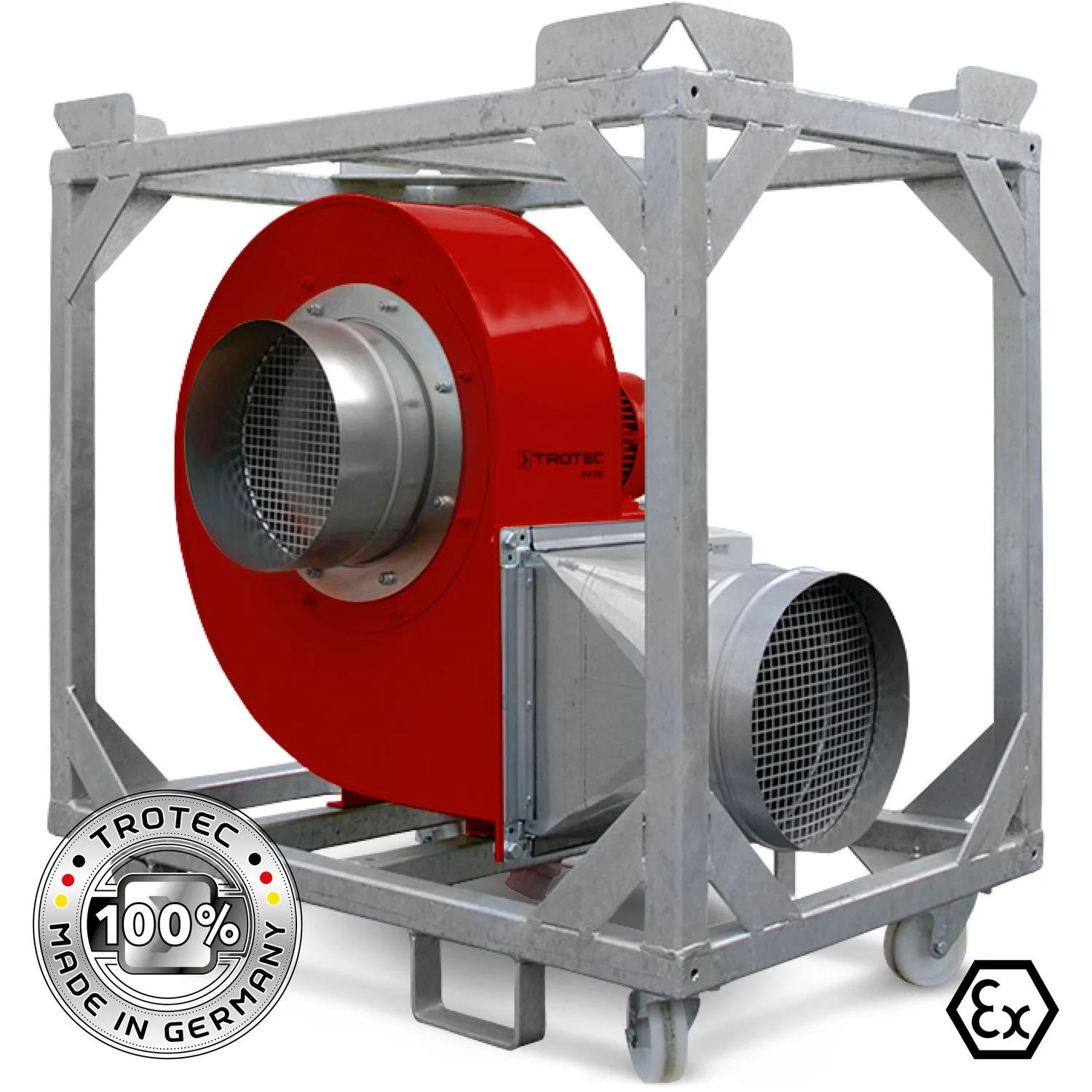

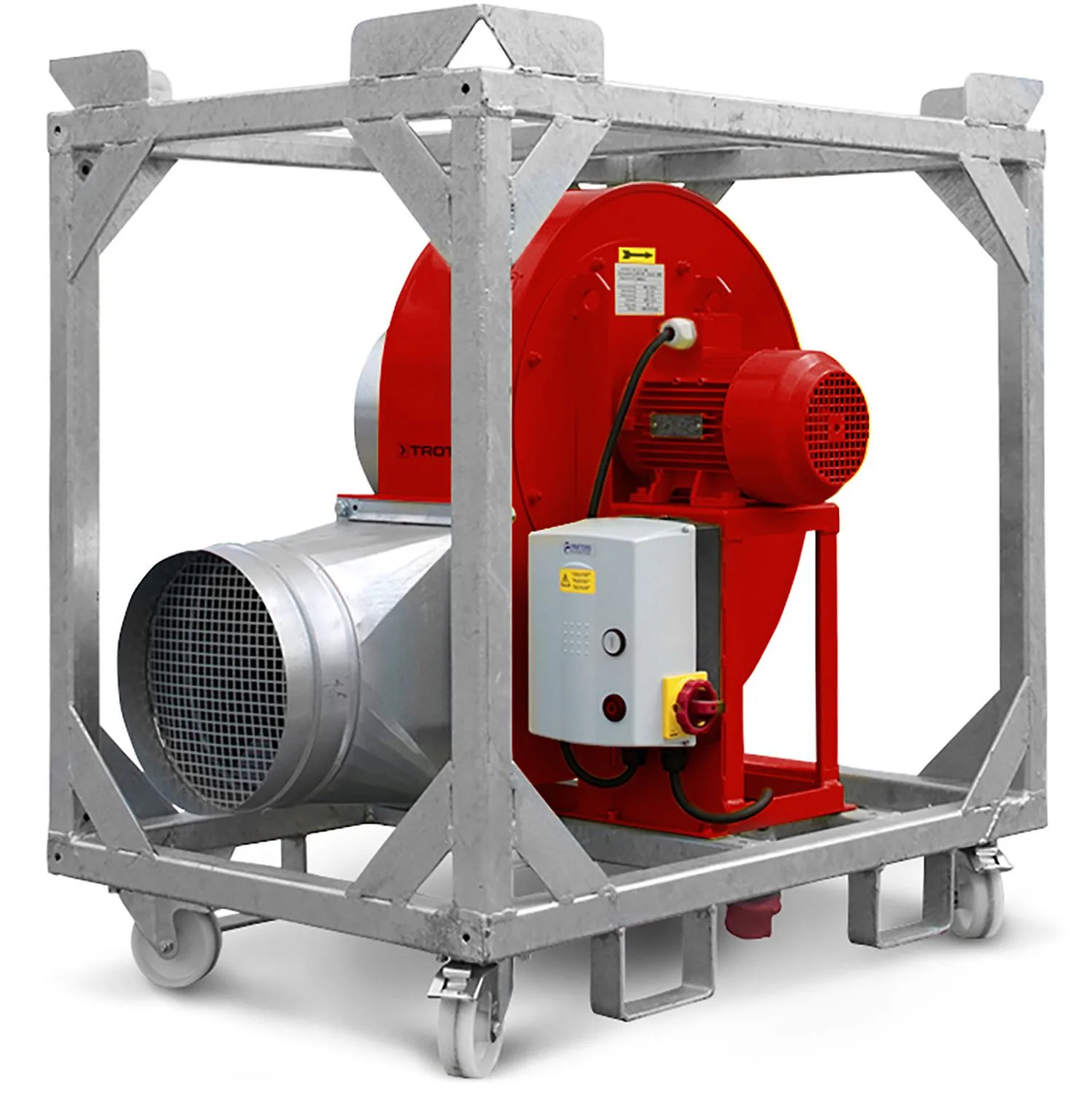

Im Bild zu sehen ist der TFV 100 Ex eingebaut in einem Gestell. Dieses ist nicht im Lieferumfang enthalten und auf Anfrage erhältlich!
- Entwicklung, Design, Fertigung: 100 % Trotec
- Ex-Schutz Gruppe II, Kategorie 3G, Temperaturklasse 4
- Robustes Qualitätsaggregat „made in Germany“ mit hoher Förderleistung
- Spritzwasserdichte Ausführung (IP55)
- Ventilatormotor liegt außerhalb des Hauptluftstroms
- Kann sowohl an Ansaug- als auch an Ausblaskanäle angeschlossen werden
- Stabile Kennlinienbereiche und kontinuierlich hoher Druck
- Optional auch für Ex-Schutz Gruppe II, Kategorie 2G (Zone 1), Kategorie 2D (Zone 21) und Kategorie 3D (Zone 2) erhältlich
Sicherheitsinformationen und Warnhinweise sind in der Geräteanleitung vorhanden.
Der TFV 100 Ex Radialventilator ist eine optimale Lösung für Lüftungsanwendungen in Ex-Schutzzonen mit hohem Gegendruck. Er ist robust, pulverbeschichtet und widerstandsfähig gegen aggressive Umgebungsbedingungen, mit einer hohen Förderleistung und spritzwasserdichter Ausführung (IP55). Mit Abmessungen von 960 mm Länge, 560 mm Breite und 750 mm Höhe und einem Gewicht von 120 kg, bietet er eine Luftaustrittsgeschwindigkeit von 17 m/s und eine maximale Fördermitteltemperatur von 60°C. Der TFV 100 Ex ist nach der ATEX-Richtlinie 2014/34/EU ausgeführt und für den Einsatz unter Explosionsgefahr zugelassen. Er kann sowohl an Ansaug- als auch an Ausblaskanäle angeschlossen werden und bietet stabile Kennlinienbereiche und kontinuierlich hohen Druck.
Technische Daten – Trotec Radialventilator TFV 100 Ex
| Artikelnummer |
1510002012 |
| Länge ohne Verpackung [mm] |
960 mm |
| Breite ohne Verpackung [mm] |
560 mm |
| Höhe ohne Verpackung [mm] |
750 mm |
| Gewicht ohne Verpackung [kg] |
120 kg |
| Weitere Abmessungen – Durchmesser [mm] | Schlauchanschluss |
300 |
| Weitere Abmessungen – Schlauchlänge max. [m] |
40 |
| Weitere Abmessungen – Ansaugstutzen [mm] |
300 |
| Weitere Abmessungen – Ausblasstutzen [mm] |
300 |
| Gebläsestufen |
1 |
| Luftaustrittsgeschwindigkeit [m/s] |
17 |
| Fördermitteltemperatur – max. [°C] |
60 |
| Luftaustrittsgeschwindigkeit – [km/h] |
61.2 |
| Luftmenge frei ausblasend max. [m³/h] |
4000 |
| Energie – Nennstromaufnahme A |
7.8 |
| Energie – Netzanschluss und -frequenz |
400 V, 50 Hz |
| Energie – Leistungsaufnahme |
2.2 kW |
| Energie – empfohlene Absicherung [A] |
10 A |
| Bedingungen bei Betrieb, Lagerung und im Arbeitsumfeld – Temperaturbereich max. [°C] |
40 |
| Bedingungen bei Betrieb, Lagerung und im Arbeitsumfeld – Temperaturbereich min. [°C] |
-20 |
| Schutz – Schutzklasse |
II3G, T4 |
| Schutz – ATEX-Zone |
2 |
| Aussehen – Lüfterflügel |
Metall |
| Lieferumfang |
Verlängerungskabel |
| Ventilatortyp |
radial |
| Luftstrom |
ausblasend |
| Luftstrom |
ansaugend |
| Gehäuseausführung |
pulverbeschichtet |
| Gehäuseausführung |
Stahl |
| Mobilität |
Kran |
| Mobilität |
Stapler |
| Anschlussstecker – Bezeichnung |
CEE 16 A |
| IP-Schutzart – IP Schutzart |
IP55 |
| IP-Schutzart – Schutz gegen Berührung |
vollständiger Schutz gegen Berührung |
| IP-Schutzart – Schutz gegen Wasser |
Schutz gegen Wasserstrahl, aus beliebigem Winkel auftreffend |
| IP-Schutzart – Schutz gegen Fremdkörper |
Geschützt gegen Staub in schädigender Menge |
| Luftmenge |
Luftmenge Typ |
| Luftmenge |
frei ausblasend |
| Luftdruck |
Luftdruck [Pa] |
| Luftdruck |
2800 |
| Schallpegel |
Schallpegel [dB(A)] |
| Schallpegel |
87,5 |
| Schallpegel |
81,5 |
