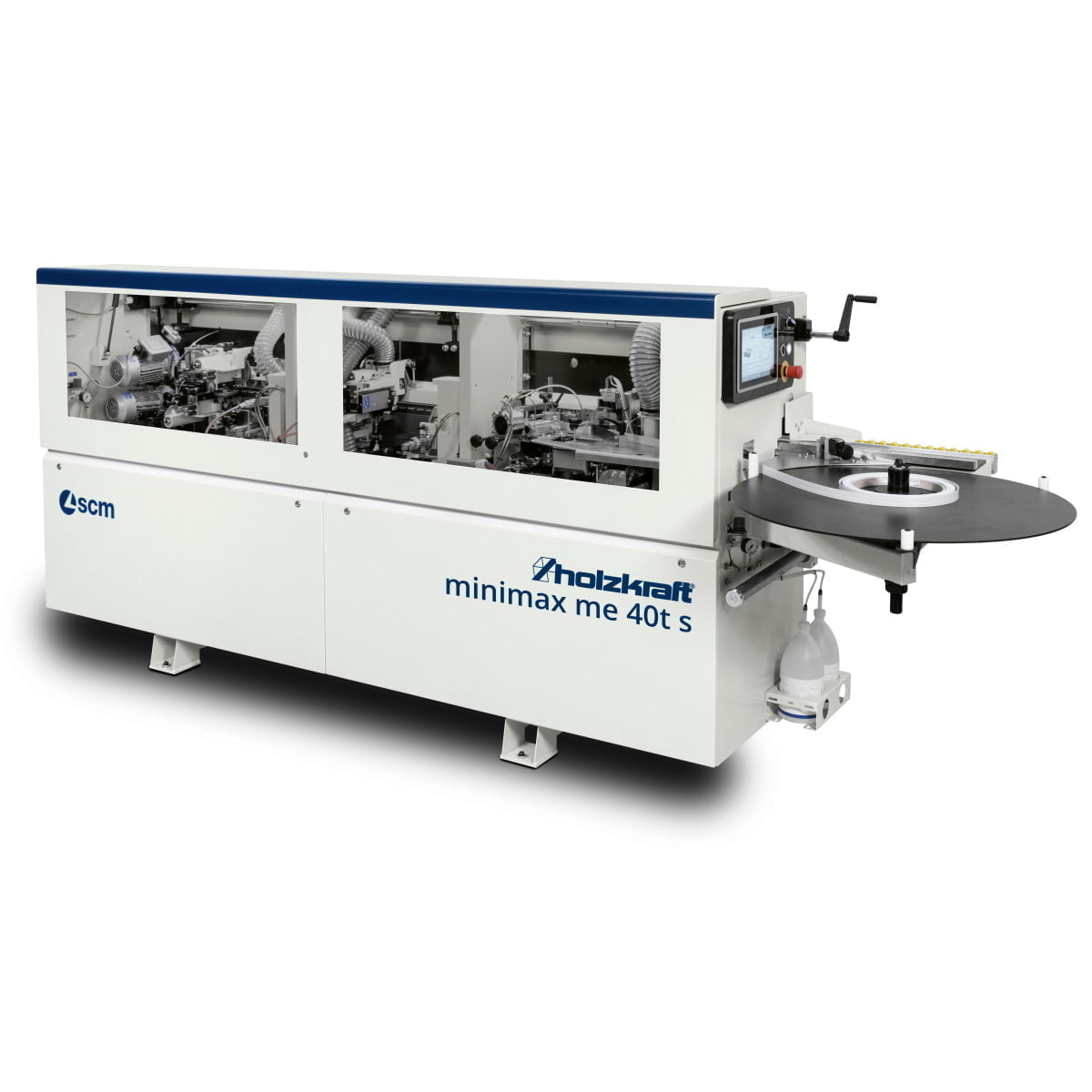

Holzkraft Kantenanleimmaschine minimax me 40 t s

Holzkraft Kantenanleimmaschine minimax me 40 t s

• Top-Ausstattung für hohe Produktivität bei geringem Platzbedarf!
• Intuitive Bedienung mit der eye-S Steuerung und 10“ großem Touchscreen:
• HMI Maestro Active Edge
• Grafische Darstellung aller Bearbeitungsaggregate und deren Betriebszustand
• Grafische Simulation der Bearbeitungen
• Steuerung aller Bearbeitungsaggregate
• Regulierung der Temperatur des Leimbeckens
• Assistenzfunktionen zur Einrichtung der Maschine gemäß dem Bearbeitungsprogramm
• Fehlerdiagnose zur schnellen Behebung einfacher Fehler
• Statistik über Bearbeitungsparameter
• USB-Anschluss
• Vorbereitung für Netzwerkanschluss
• Hervorragende Zugänglichkeit zu den Arbeitsaggregaten dank der großen Haube, die Schutz und Geräuschreduzierung gewährleistet
• Automatische Aggregatspositionierung bei Wechsel der Plattenstärke
• Plattenvorschub erfolgt durch Vorschubkette mit Gummigleitschuhen
• Qualität Made in Italy

Ausstattungsdetails

10″ Touchscreen Bedienfeld

• Optimales Maschinenmanagement durch das neue 10″ Touchscreen Bedienfeld mit Maestro active edge auf dem alle Maschinenfunktionen grafisch dargestellt werden

Vorfräsaggregat

• Zwei Dia-Fräser

Leimstation

• Der Leim wird durch Heizstäbe, die sich sowohl im Leimbecken als auch in der Leimauftragswalze befinden, schnell und gleichmäßig erhitzt
• Automatische Temperaturabsenkung bei längerem Leerlauf der Maschine
• Leimbehälter teflonbeschichtet für einfachen Leimwechsel
• Vorrichtung für Wiederverwertung von unverbrauchtem Leim
• Automatisches Aufbringen der Rollenkanten mit Kappmesser für Kanten bis 3 mm
• Drehteller mit Ø 730 mm
• Selbstschmierung des Leimbeckens
• Kit zum Schnellwechsel des Leimbehälters

Bündig-Radiusfräsaggregat

• Mit Tastrollen in horizontaler und vertikaler Richtung für optimale Werkzeugpositionierung
• Ausgestattet mit Kombifräswerkzeug Ø 55,3 mm für das Bündigfräsen von Kanten bis 5 mm und Radiuskanten bis 2 mm
• Präzise Einstellung über 2 digitale Anzeigen
• Mit Späneabsaugung

Flächenziehklinge

• Absolute Sauberkeit für das perfekte Finish der Flächen auf der Werkstückoberfläche
• Mit rotierender Kopiervorrichtung

Schwabbelaggregat

• Antrieb über zwei unabhängige schwenk- und höhenverstellbare Motoren
• Für perfektes Reinigen und Polieren der Plattenkanten

Radienziehklinge

• Mit numerischer Positionsanzeige
• Für die perfekte Finish-Bearbeitung von Kunststoffkanten
• Mit Vorrichtung zum Zurücksetzen des Aggregats, wenn dieses nicht benötigt wird

Kantenmagazin

• Zum automatischen Aufbringen von Streifenkanten
• Massivholz-Streifenkanten werden automatisch geladen und mit der Plattenführung synchronisiert

Optional erhältlich: Nutaggregat

• Ermöglicht Anleimen und Nuten des Werkstücks in einem Durchgang
• Installation nur alternativ zum Schwabbelaggregat 5514560 möglich

Fräsaggregat (me 40 tr s)

• Zum Kappen der Kante, sowie zum Radiusfräsen auf Ober- und Unterseite
• Beim Kantenanleimen von Massivholzkanten wird mithilfe des Radiusfräsers gekappt
• Hochfrequenzmotor mit 12.000 U/min; Sägeblatt Ø 125 mm Z12

Sprühgerät zur Endbearbeitung der Kante

• Zur Vorreinigung der Plattenoberfläche und -kante für effektivere Reinigung

Kappaggregat (me 40 tr s)

• Zum Kappen von überstehenden Kanten

Abrundaggregat (me 40 tr s)

• Zum Abrunden der Kanten
• Hochfrequenzmotor mit 12.000 U/min; Fräser Ø 58 mm Z4

Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com

Die SCM Group’s MINIMAX Kantenanleimmaschine, hergestellt in Italien, bietet Top-Funktionalität bei kompakten Abmessungen, steigert die Produktivität und garantiert eine intuitive Bedienung durch einen 10-Zoll Touchscreen. Sie verfügt über diverse Ausstattungsdetails wie Vorfräsaggregat mit zwei Dia-Fräsern, Leimstation, Bündig-Radiusfräsaggregat, Flächenziehklinge, Schwabbelaggregat, Radienziehklinge und Kantenmagazin. Mit einer Produktlänge von 3774mm, Breite von 1546mm, Höhe von 1337mm und einem Nettogewicht von 842kg passt sie selbst in kleinere Werkstätten.

“`html

Technische Spezifikationen Holzkraft Kantenanleimmaschine minimax me 40 t s

Abmessungen und Gewichte	Länge (Produkt) ca.: 3774 mm	Breite/Tiefe (Produkt) ca.: 1546 mm	Höhe (Produkt) ca.: 1337 mm	Gewicht (Netto) ca.: 842 kg
Ausstattung	Rollenkanten-Drehteller: 730 mm	Kantenmagazin: ✔	Antihaftmittelsprühaggregat: ✔	Vorfräsaggregat: mit zwei Dia-Fräsern	Kantenvorwärmungsvorrichtung: mit Heizplatte	Leimbehälterschnellwechselkit: ✔	Anleimaggregat: ✔	Sägekappaggregat mit Eckenrunden: ✔	Bündigradius-Fräsaggregat: ✔	Radiusziehklingen-Aggregat: Mit numerischer Positionsanzeige	Flächenziehklingen-Aggregat: Mit rotierender Kopiervorrichtung	Schwabbelaggregat: ✔	Reinigungssprühaggregat: ✔
Bündigradiusfräsaggregat	Aufnahmeleistung: 2 x 0,35 kW	Fräser-Durchmesser HM: 55,3 mm	Fräserdrehzahl: 12000 min¯¹	Absaugstutzendurchmesser: 60 mm	Anzahl Absaugstutzen: 2
Elektrische Daten	Anschlussspannung: 400 V	Netzfrequenz: 50 Hz
Leimaggregat	Leimbecken Aufnahmeleistung: 0,25 kW	Leimbecken Arbeitstemperatur: 190 °C	Leimbecken Absaugstutzendurchmesser: 60 mm	Leimbecken Füllmenge: 0,8 kg
Pneumatischer Anschluss	Betriebsdruck: 6,5 bar	Luftverbrauch: 470 l/min
Vorschub	Vorschub Aufnahmeleistung: 0,55 kW	Vorschubgeschwindigkeit: 9 m/min
Kanten	Kantenstärke Rollenware: 0,4 – 3,0 mm	Kantenstärke Streifenware: 0,5 – 5,0 mm
Vorfräsaggregat	Absaugstutzen-Ø: 2 x 80 mm	Aufnahmeleistung: 3 kW	Fräserdrehzahl: 7200 min¯¹	Diamantfräser-Ø: 80 mm	Fräserhöhe: 56 mm	Materialabtrag: 0 – 2 mm
Ziehklingenaggregate	Radius-Ziehklinge: 2 mm
Schwabbelaggregat	Aufnahmeleistung: 2 x 0,14 kW	Drehzahl: 2800 min¯¹
Werkstück	Werkstückstärke: 8 – 50 mm	Werkstücklänge min.: 120 mm	Werkstückbreite min.: 110 mm

“`
