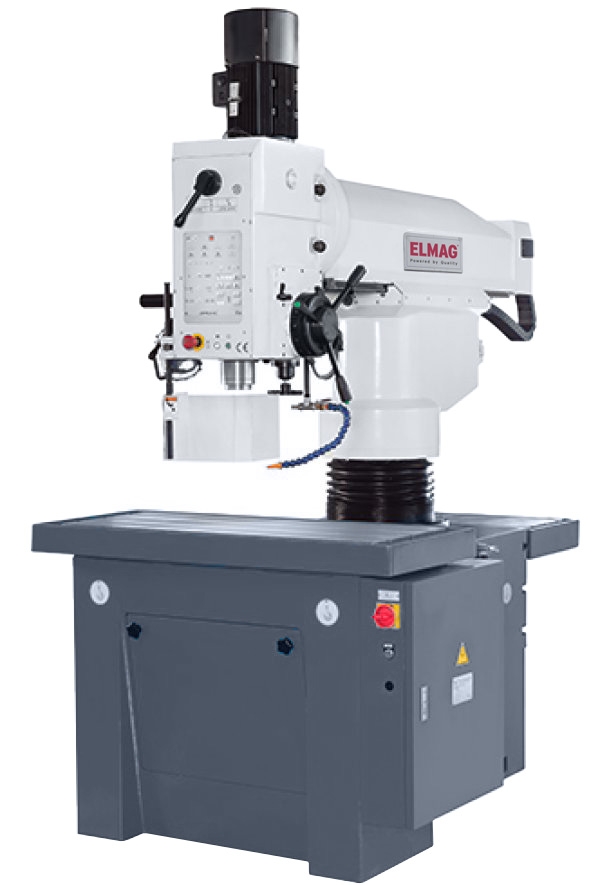

Elmag Radial-3D-Säulenbohrmaschine RSB 50 Touch Vario

Elmag Radial-3D-Säulenbohrmaschine RSB 50 Touch Vario

Vorteile Elmag Radial-3D-Säulenbohrmaschine RSB 50 Touch Vario

• Einzigartiges Bedienkonzept
• 3 Arbeitsstationen
• Erweiterte Kontrolle der Maschinenfunktionen
• Pinolenvorschub mit Servomotor
• Linearführungen für leichtgängige und präzise Bewegung des Auslegers
• 3 Jahre Garantie auf dem Touchscreen

Werkzeug zum Werkstück

Sie bieten einmalige Flexibilität mit Aufspannflächen für unterschiedliche Anwendungen auf drei Maschinenseiten. Die RBS 50 verfügt zudem über einen elektronisch geregelten Servo-Pinolenvorschub und ein Touchscreen-Bediendisplay, das bei der Auswahl der richtigen Bearbeitungsparameter für das Bohren und Gewindeschneiden unterstützt. Die ideale Lösung für die Einzel- und Kleinserienfertigung, die häufig in der Instandhaltung sowie im Werkzeug- und Stahlbau eingesetzt wird.

Details

– Tisch, Säule, Oberbalken und Getriebekopf bestehen aus dickwandigem
Qualitätsguss und der gesamte Aufbau der Maschine überzeugt durch hochwertige Komponenten und sorgfältige Verarbeitung
– Der große Arbeitsbereich, welcher durch die Montage optionaler Schwenk- und Winkeltische erweitert werden kann, bietet eine Vielzahl von Spann- und Bearbeitungsmöglichkeiten
– Leichtgängig, wartungsarm und mit hoher Steifigkeit läuft der Oberbalken in zwei groß dimensionierten Linearrollenführungen und ermöglicht so dessen exakte Positionierung mit geringem Kraftaufwand
– Das gesamte Handling der Maschine zeichnet sich durch eine besondere
Leichtgängigkeit aus und entlastet damit den Bediener im Produktionsalltag
– Säule und Oberbalken verfügen über eine hydraulische Klemmung
Hauptspindelantrieb mit 2 Getriebestufen in denen die Spindeldrehzahl
stufenlos geregelt wird
– Für Bohrungen im Winkel ist der Bohrkopf in beide Richtungen bis jeweils 45°schwenkbar
– Eine Zentralschmierung erleichtert die Wartung der Maschine

Elektronisch geregelter Servo-Pinolenvorschub

– Ein Servomotor steuert stufenlos regelbar den Pinolenvorschub
– Der Anschlag für die Bohrtiefe wird elektronisch gesetzt, die Positioniergenauigkeit beträgt dabei +/- 0,1 mm

Verbesserte Funktion und bessere Übersicht durch das große Touchscreendisplay

– Alle Maschinenfunktionen werden direkt über den Touchscreen geschaltet und übersichtlich angezeigt
– Die Maßeinheit der Eingaben und Anzeigen kann zwischen mm und inch
gewählt werden
– Im Gewindeschneidmodus wechselt die Pinole bei Erreichen der gewählten Gewindetiefe die Spindeldrehrichtung
– Verschiedene Alarm-Anzeigen warnen den Bediener vor Fehlbedienungen oder zeigen den Betriebszustand an
– Die Steuerungssoftware schlägt zudem, abhängig von der gewünschten Bohrergröße, Empfehlungen für Drehzahl und Vorschub vor
– Auch die leistungsstarke Kühlmitteleinrichtung wird am Touchscreen aktiviert

Serienausstattung

– Touch-Screen-Monitor
– Zusätzliche Aufspannflächen seitlich und hinten Würfeltisch
– Schwenkbarer Horizontaltisch
– Arbeitsleuchte
– Kühlmitteleinrichtung Gewindeschneideinrichtung
– Reduzierhülsen
– Bedienwerkzeug
– Bedienanleitung

Technische Spezifikationen Elmag Radial-3D-Säulenbohrmaschine RSB 50 Touch Vario
