Elmag Hydraulische Tafelblechschere Mod. HGD 4100x6mm

Elmag Hydraulische Tafelblechschere Mod. HGD 4100x6mm

Die robusten Industrie-Modelle bieten dank modernster Fertigung und hohen Qualitätsstandards eine hohe Schnittgenauigkeit. Hergestellt aus S275-Material mit sehr hoher Dehnfestigkeit, bestechen sie durch eine geschweißte, spannungsfreie Monoblock-Stahlkonstruktion, die eine hervorragende Schwingungsdämpfung bietet. Ausgestattet sind sie mit einem hochwertigen Hydrauliksystem von BOSCH-REXROTH oder HOERBIGER, geräuscharmen ATOS Hydraulikpumpen mit hoher Druckleistung und leistungsstarken, gehonten und verchromten Hydraulikzylindern. Sie verfügen über ein Obermesser mit zwei Schnittkanten und ein Untermesser mit vier Schnittkanten, beide aus gehärtetem Spezialstahl. Dank der Zentralen Schnittspalteinstellung können Qualitätsschnitte von unterschiedlichen Materialstärken und -arten realisiert werden. Der NC-gesteuerte, motorisch präzise verstellbare Hinteranschlag mit Kugelumlaufspindel ermöglicht eine hohe Verstellgeschwindigkeit von 110 mm/s bei einem Verstellbereich von 1.000 mm. Zusätzliche Sicherheit bieten die installierte Schnittspaltabdeckung, eine Lichtschranke an der Maschinenrückseite und Not-Aus-Taster an der Maschine und an der Bediensäule.

Vorteile Elmag Hydraulische Tafelblechschere Mod. HGD 4100x6mm

• Hohe Qualitätsstandards
• Robuste Industrie-Modelle aus modernster Fertigung
• Hohe Schnittgenauigkeit
• Geschweißte, sehr stabile und spannungsfreie Monoblock-Stahlkonstruktion mit hervorragender Schwingungsdämpfung
• S275-Material mit sehr hoher Dehnfestigkeit
• Hochwertiges BOSCH-REXROTH oder HOERBIGER Hydrauliksystem
• Geräuscharme ATOS Hydraulikpumpen mit hoher Druckleistung
• Leistungsstarke Hydraulikzylinder gehont und verchromt
• Obermesser mit zwei Schnittkanten, Spezialstahl gehärtet
• Untermesser mit vier Schnittkanten, Spezialstahl gehärtet
• Zentrale Schnittspalteinstellung für Qualitätsschnitte von unterschiedlichen Materialstärken und -arten
• NC-gesteuerter, motorisch präzise verstellbarer Hinteranschlag mit Kugelumlaufspindel
• Hohe Verstellgeschwindigkeit 110 mm/s, Verstellbereich 1.000 mm
• Hinteranschlag mit automatischer Rückstellung
• Ausladung 350 mm für große Sonderformate
• Schnittlinienbeleuchtung

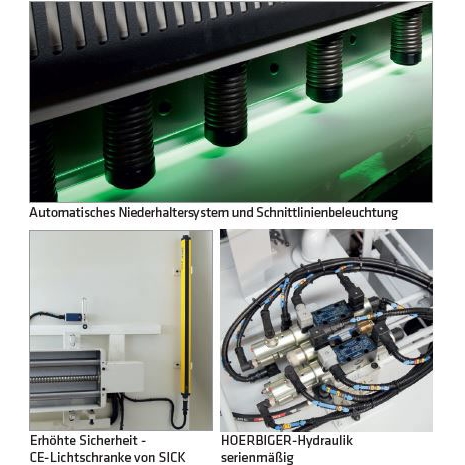

• Automatisches Niederhaltersystem mit hoher Haltekraft für Auflage- und Kippsicherheit während der Schnittphase
• CE-Sicherheitseinrichtungen
• Installierte Sicherheit durch Schnittspaltabdeckung
• Lichtschranke an der Maschinenrückseite
• Not-Aus-Taster an der Maschine und an der Bediensäule

Für Grobes und Feines

Die hydraulischen HGD Schwingschnittscheren wurden für eine präzise Grobblechverarbeitung entwickelt, sind aber ebenso gut für Mittel- und Feinbleche geeignet. Mit Schnittstärken-Modellen bis zu 20 mm decken sie den Bedarf von Maschinen- und Stahlbaubetrieben ab.

Hochwertige Materialien

HGD-Modelle halten schwersten Beanspruchungen dauerhaft stand, denn für die Monoblock-Schweißkonstruktionen des Maschinenkörpers und des Oberbalkens wird die Stahlsorte S275 mit erhöhter Zug- und Dehnfestigkeit verwendet. Hochlegierte, spezialgeschliffene
Spezialstahlmesser aus deutscher Qualitätsproduktion bieten einen leichten, sauberen und geradlinigen Schnitt.

Flache Messerführung

Der groß dimensionierte und präzise geführte Messerbalken ermöglicht einen flachen Schnittwinkel. Blechabschnitte werden präzise vorgespannt und satt geschnitten. Dünnblech bleibt gerade und zeigt ein sauberes Schnittbild.

Ausstattung mit CybTouch

Schwere Schnitte, leichte Programmierung. Die neu integrierte CybTouch-Zuschnittsteuerung mit großem Farb-Touchscreen und visuell hervorragender Benutzerführung erleichtert das Maschinen-Set-Up und die Bedienung ganz erheblich.

Sehr gute Ausstattung

HGD Tafelblechscheren sind serienmäßig sehr gut ausgestattet – z.B. mit zentraler Schnittspalteinstellung, NC-gesteuertem Hinteranschlag, Schnittlinienbeleuchtung etc.

Top-Zubehör

HGD-Modelle sind mit einer automatischen Schnittspalt- und Hubeinstellung aufrüstbar (nur mit CNC-Steuerung HGD). Weiteres Zubehör siehe Übersicht.

HGD Serienausstattung

– Ober- und Untermesser auch für Edelstahlverarbeitung
– Hydraulische Schnittspalteinstellung
– Obermesser mit zwei Schnittkanten, Spezialstahl gehärtet
– Untermesser mit vier Schnittkanten, Spezialstahl gehärtet
– Schnittspalt-Einstellvorrichtung
– NC-gesteuerter Hinteranschlag mit Kugelumlaufspindel
– Schnittlinienbeleuchtung
– Automatisches Niederhaltersystem
– CE-Sicherheitseinrichtungen
– Auflagearm mit Lineal und Seitenanschlägen
– Auflagetisch mit Kugelrollen
– Steuerkonsole HGD
– Steuerungskonsole HGD
– Mobile Bediensäule mit Fußauslöser und Not-Aus-Taster
– Betriebsanleitung / CE

HGD Sonderzubehör

– Winkelanschlag mit Skala
– Blechhochhaltevorrichtung Typ 1 oder Typ 2
– Auflagearmlänge bis drei Meter, mit Lineal
– Laser-Schnittlinienanzeige
– Fingerschutz-Lichtvorhang
– CNC HGD mit Steuerung CYBELEC DNC 61 G
