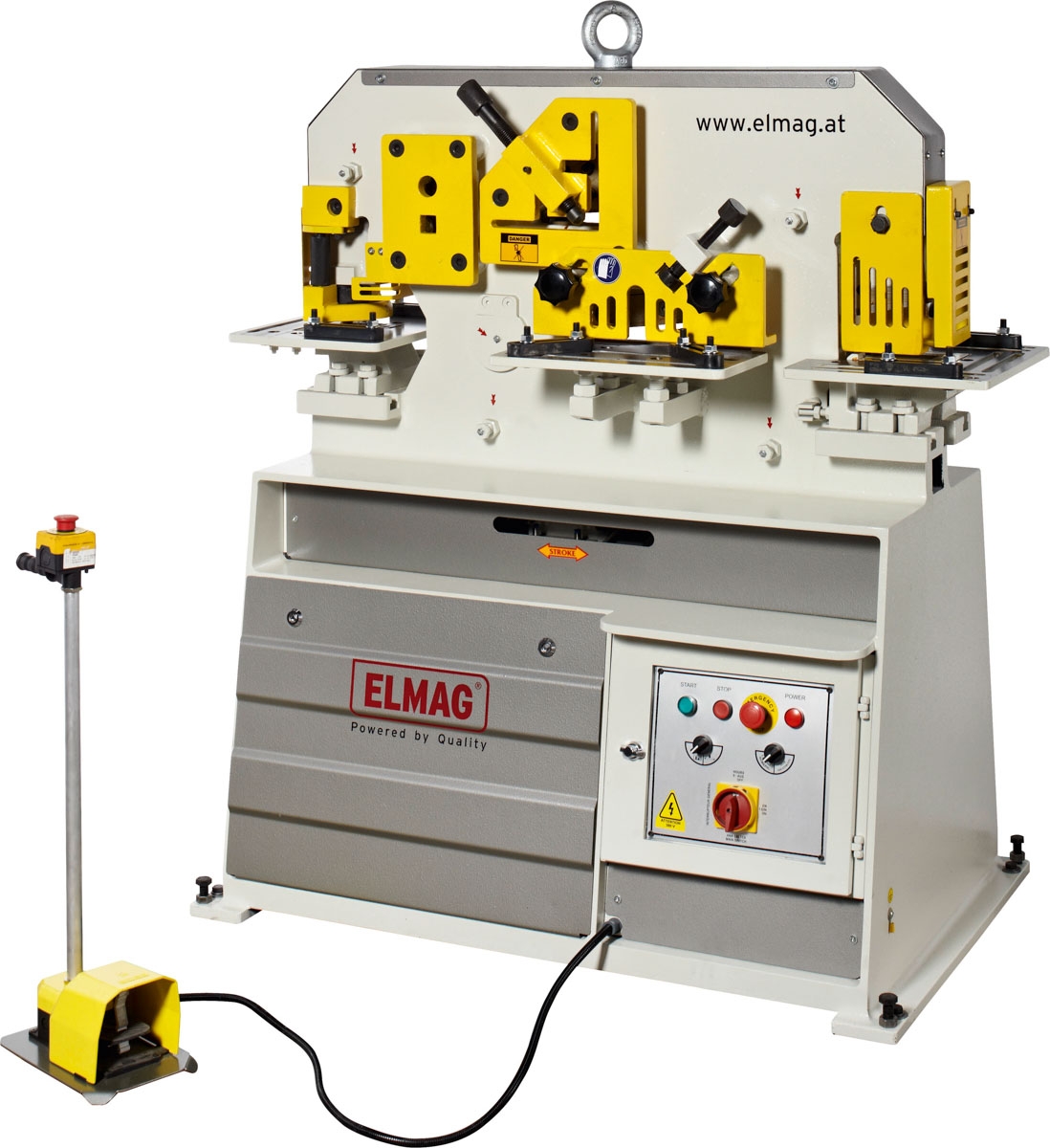

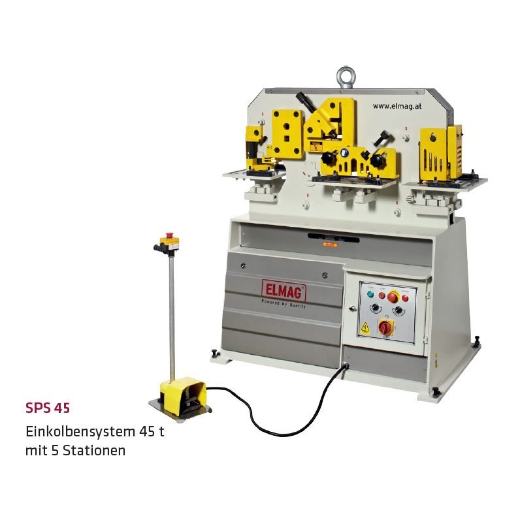

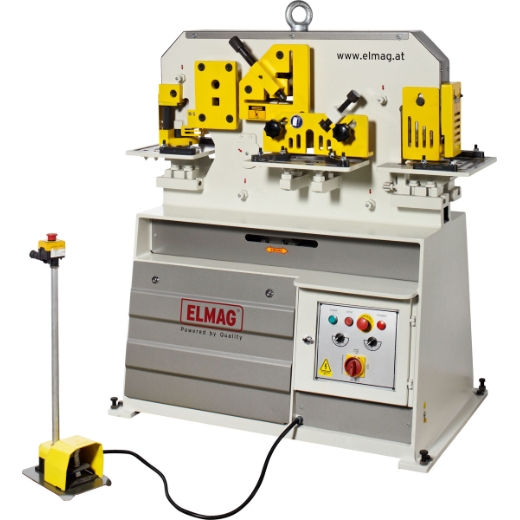

Elmag Hydraulische Profilstahlschere und Lochstanze SPS 45

Elmag Hydraulische Profilstahlschere und Lochstanze SPS 45

Das Produkt bietet eine hydraulische Druckkraft von 45t und verfügt über eine mobile Bediensäule mit Not-Aus-Taster und Fußpedal-Auslöser für optimale Bedienungssicherheit.
Mit fünf Bearbeitungsstationen, darunter Rundstahl- und Vierkantstahlmesser, Winkelschere und Flachstahlmesser, erlaubt es eine Vielzahl von Anwendungen.
Die Stanz-Ø max.
x Materialstärke ist 100 x 3Ø mm, während die Flachstahlstärke max.
200x15mm und die Flachstahlbreite max.
300x12mm beträgt.
Hergestellt in der Türkei, zeichnet sich das Produkt durch seine hohe Qualität und Langlebigkeit aus.

Vorteile Elmag Hydraulische Profilstahlschere und Lochstanze SPS 45

Serienausstattung

Rundstempel/Matrize 20 Ø in mm

Rundstahl- und Vierkantstahlmesser

Winkelschere

Flachstahlmesser

Ausklinkmesser rechteckig

Mobile Bediensäule mit Not-Aus-Taster

Fußpedal-Auslöser

Zentralschmierung

Betriebsanleitung / CE

Multifunktionell

SPS Profistahlscheren sind vielseitig einsetzbar und gehören mit zu den wichtigsten Maschinen der seriellen Metallbearbeitung.
Sie ermöglichen die sichere und präzise Bearbeitung von Blechen und den raschen Zuschnitt von Profilen mit höchster Wiederholgenauigkeit.

Top-Ausstattung

SPS Profilstahlscheren sind sehr gut ausgestattet und sofort auf allen
Bearbeitungsstationen einsetzbar (Plug&Play).
Sie besitzen ein Stempel-
und Matrizensystem passend für MUBEA-Werkzeuge, ein Rundstahl-
und Vierkantstahlmesser, eine Winkelschere und ein Flachstahlmesser.
Modelle mit fünf Bearbeitungsstationen sind mit einem rechteckigen
Ausklinkmesser ausgestattet (Klinkstärke max.
ab 8 bis 16 mm).

Hoher Druck, hohe Hubzahl

Die hydraulisch angetriebenen SPS Profilstahlscheren verfügen über eine
hohe Druckkraft, je nach Modell ab 40 bis 175 Tonnen.
Modelle ab SPS 65 sind besonders kräftige Doppelkolbenmaschinen, die ein gleichzeitiges Stanzen und Ausklinken ermöglichen.
Mit Taktraten von max.
20 bis 25 Hüben pro Minute ermöglichen
die Maschinen eine rasche Abfolge von Lochstanzungen – ideal für
Einzel- und für Serienstanzungen, z.B.
für Langlöcher.
Auf speziellen Bearbeitungsstationen erfolgt der präzise Zuschnitt
von Rundstahl (SPS 175 max.
Ø 65 mm), Vierkantstahl (max.
55 mm), Winkelstahl (max.
200×20 mm), und Flachstahl (max.
380 x 30 mm).
Ausführliche Leistungskennzahlen der SPS-Modelle siehe Tabelle
auf Seite 29.

Ergonomisches Handling

Idelae Arbeitshöhe, leichtgängige Schnellspannelemente, leichter
Werkzeugwechsel und komfortable Zentralschmierung kennzeichnen
die nahezu wartungsfreien SPS-Modelle als ergonomisch bedienbare
Spitzenprodukte.
Der Stanz- bzw.
Schneidvorgang wird einfach und
sicher am Fußpedal einer mobilen Bediensäule ausgelöst.
Modelle ab SPS 65 sind mit einer Maschinenlampe mit Magnetfuß
ausgestattet – ideal für gute Sicht bei präzisen Stanzarbeiten.
Ein
elektromagnetischer Hinteranschlag bietet höchste Effizienz beim
seriellen Ablängen.

Sonderzubehör

Alle SPS-Modelle sind mit Spezialstempel- und -matrizensystemen
und mit Spezialmessern für U-, I- und T-Stahl aufrüstbar.
Besonders interessant: Funktionserweiterungen ab SPS 45 mit
Stangenabkant- und ab SPS 65 mit Blechabkantwerkzeug.

Technische Spezifikationen Elmag Hydraulische Profilstahlschere und Lochstanze SPS 45

Hydraulische Druckkraft 45t

Hydraulikkolben 1Anz.

Bearbeitungsstationen 5Anz.

Stanz-Ø x Materialstärke max. 22 x 15Ø mm

Stanz-Ø x Materialstärke 38 x 8Ø mm

Stanz-Ø max.
x Materialstärke 100 x 3Ø mm

Stanzhub 35mm

Hubzahl bei 20 mm Hub max. 20min⁻¹

Ausladung 190mm

Lochstanzstation Arbeitshöhe 935mm

Rundstahl Querschnitt max. 30Ø mm

Vierkantstahl Querschnitt max. 25 x 25mm

Winkelstahl Schnittwinkel 90° 100x100x10mm

Winkelstahl Schnittwinkel 45° 60x60x6mm

Profilstahlstation Arbeitshöhe 1135mm

Flachstahlstärke max. 200x15mm

Flachstahlbreite max. 300x12mm

Flachstahlmesser Länge 320mm

Scheren mit Winkel 80 x 8mm

Flachstahlstation Arbeitshöhe 940mm

Klinkstärke max. 8mm

Ausklinkstation Breite 35mm

Ausklinkstation Tiefe 100mm

Ausklinkstation Arbeitshöhe 940mm

Motorleistung 4000W

Netzanschluss 400/50V/Hz

Länge 1330mm

Höhe 1460mm

Gewicht 1200kg

Ursprungsland TR
