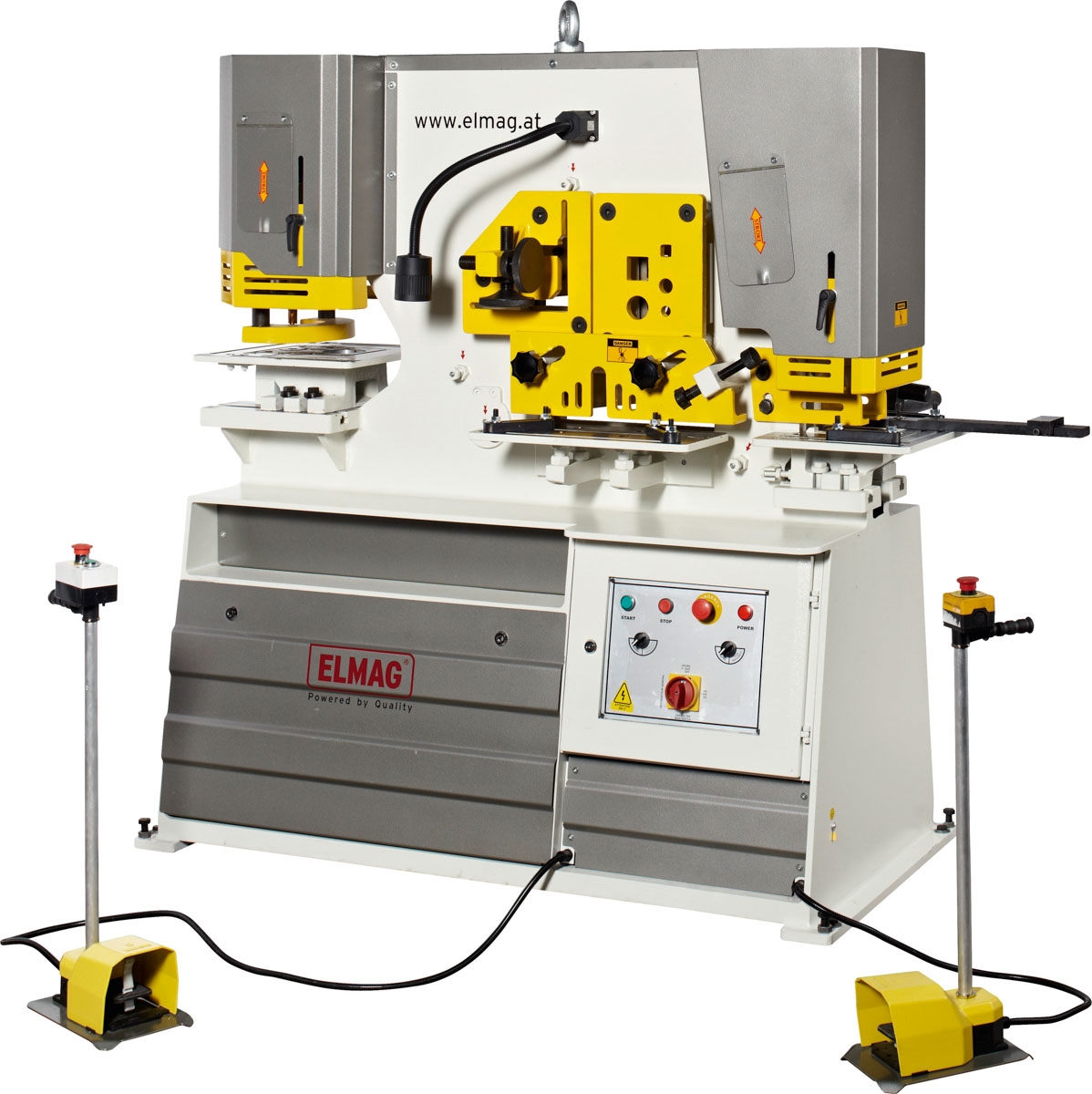

Elmag Hydraulische Profilstahlschere und Lochstanze SPS 115
Die Maschine punktet mit einer hydraulischen Druckkraft von 115t und zwei Hydraulikkolben.
Sie verfügt über fünf Bearbeitungsstationen und ist mit einer umfangreichen Serienausstattung ausgestattet, die unter anderem ein Rundstempel/Matrize mit einem Durchmesser von 30mm, Rundstahl- und Vierkantstahlmesser, eine Winkelschere und ein rechteckiges Ausklinkmesser umfasst.
Auffällig ist zudem die hohe Motorleistung von 11000W und die beachtlichen Bearbeitungsmaße, wie beispielsweise eine maximale Flachstahlstärke von 3800x25mm.
Die Maschine ist mit einer mobilen Bediensäule mit Not-Aus-Taster, Fußpedal-Auslöser, Zentralschmierung, elektromagnetischem Hinteranschlag und einer Maschinenpumpe mit Magnetfuß für optimalen Bedienkomfort ausgestattet.
Vorteile Elmag Hydraulische Profilstahlschere und Lochstanze SPS 115
Serienausstattung
Rundstempel/Matrize 30 Ø in mm
Rundstahl- und Vierkantstahlmesser
Winkelschere
Flachstahlmesser
Ausklinkmesser rechteckig
Mobile Bediensäule mit Not-Aus-Taster
Fußpedal-Auslöser
Zentralschmierung
Elektromagnetischer Hinteranschlag
Maschinenpumpe mit Magnetfuß
Betriebsanleitung / CE
Multifunktionell
SPS Profistahlscheren sind vielseitig einsetzbar und gehören mit zu den wichtigsten Maschinen der seriellen Metallbearbeitung.
Sie ermöglichen die sichere und präzise Bearbeitung von Blechen und den raschen Zuschnitt von Profilen mit höchster Wiederholgenauigkeit.
Top-Ausstattung
SPS Profilstahlscheren sind sehr gut ausgestattet und sofort auf allen
Bearbeitungsstationen einsetzbar (Plug&Play).
Sie besitzen ein Stempel-
und Matrizensystem passend für MUBEA-Werkzeuge, ein Rundstahl-
und Vierkantstahlmesser, eine Winkelschere und ein Flachstahlmesser.
Modelle mit fünf Bearbeitungsstationen sind mit einem rechteckigen
Ausklinkmesser ausgestattet (Klinkstärke max.
ab 8 bis 16 mm).
Hoher Druck, hohe Hubzahl
Die hydraulisch angetriebenen SPS Profilstahlscheren verfügen über eine
hohe Druckkraft, je nach Modell ab 40 bis 175 Tonnen.
Modelle ab SPS 65 sind besonders kräftige Doppelkolbenmaschinen, die ein gleichzeitiges Stanzen und Ausklinken ermöglichen.
Mit Taktraten von max.
20 bis 25 Hüben pro Minute ermöglichen
die Maschinen eine rasche Abfolge von Lochstanzungen – ideal für
Einzel- und für Serienstanzungen, z.B.
für Langlöcher.
Auf speziellen Bearbeitungsstationen erfolgt der präzise Zuschnitt
von Rundstahl (SPS 175 max.
Ø 65 mm), Vierkantstahl (max.
55 mm), Winkelstahl (max.
200×20 mm), und Flachstahl (max.
380 x 30 mm).
Ausführliche Leistungskennzahlen der SPS-Modelle siehe Tabelle
auf Seite 29.
Ergonomisches Handling
Idelae Arbeitshöhe, leichtgängige Schnellspannelemente, leichter
Werkzeugwechsel und komfortable Zentralschmierung kennzeichnen
die nahezu wartungsfreien SPS-Modelle als ergonomisch bedienbare
Spitzenprodukte.
Der Stanz- bzw.
Schneidvorgang wird einfach und
sicher am Fußpedal einer mobilen Bediensäule ausgelöst.
Modelle ab SPS 65 sind mit einer Maschinenlampe mit Magnetfuß
ausgestattet – ideal für gute Sicht bei präzisen Stanzarbeiten.
Ein
elektromagnetischer Hinteranschlag bietet höchste Effizienz beim
seriellen Ablängen.
Sonderzubehör
Alle SPS-Modelle sind mit Spezialstempel- und -matrizensystemen
und mit Spezialmessern für U-, I- und T-Stahl aufrüstbar.
Besonders interessant: Funktionserweiterungen ab SPS 45 mit
Stangenabkant- und ab SPS 65 mit Blechabkantwerkzeug.
Technische Spezifikationen Elmag Hydraulische Profilstahlschere und Lochstanze SPS 115
| Hydraulische Druckkraft |
115t |
| Hydraulikkolben |
2Anz. |
| Bearbeitungsstationen |
5Anz. |
| Stanz-Ø x Materialstärke max. |
34 x 26Ø mm |
| Stanz-Ø x Materialstärke |
55 x 16Ø mm |
Stanz-Ø max.
x Materialstärke |
110 x 5Ø mm |
| Stanzhub |
80mm |
| Hubzahl bei 20 mm Hub max. |
25min⁻¹ |
| Ausladung |
505mm |
| Lochstanzstation Arbeitshöhe |
1070mm |
| Rundstahl Querschnitt max. |
55Ø mm |
| Vierkantstahl Querschnitt max. |
50 x 50mm |
| Winkelstahl Schnittwinkel 90° |
160x160x16mm |
| Winkelstahl Schnittwinkel 45° |
80x80x8mm |
| Profilstahlstation Arbeitshöhe |
1190mm |
| Flachstahlstärke max. |
3800x25mm |
| Flachstahlbreite max. |
600x15mm |
| Flachstahlmesser Länge |
610mm |
| Scheren mit Winkel |
120 x 12mm |
| Flachstahlstation Arbeitshöhe |
905mm |
| Klinkstärke max. |
13mm |
| Ausklinkstation Breite |
60mm |
| Ausklinkstation Tiefe |
100mm |
| Ausklinkstation Arbeitshöhe |
940mm |
| Motorleistung |
11000W |
| Netzanschluss |
400/50V/Hz |
| Länge |
2295mm |
| Höhe |
2030mm |
| Gewicht |
3450kg |
| Ursprungsland |
TR |
